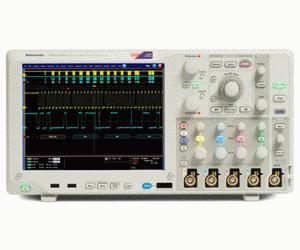

ЦИФРОВОЙ ОСЦИЛЛОГРАФ СМЕШАННЫХ СИГНАЛОВ TEKTRONIX MSO 5204

ЦИФРОВОЙ ОСЦИЛЛОГРАФ СМЕШАННЫХ СИГНАЛОВ TEKTRONIX MSO 5204

Простота использования

•  Органы управления Wave Inspector® обеспечивают простоту перемещения по осциллограммам и автоматизацию поиска
•  Настраиваемые окна элементов управления MyScope® и контекстные меню обеспечивают максимальную эффективность
•  53 автоматических измерения, построение гистограмм и БПФ для обеспечения упрощенного анализа осциллограммы
•  Интерфейс пробников TekVPI® поддерживает автоматическую установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников
•  Яркий дисплей XGA с диагональю 10,4 дюйма (264 мм) и сенсорным экраном
•  Компактные размеры — всего 206 мм в глубину и масса менее 6,7 кг.
  Разработка и анализ систем со смешанными сигналами (серия MSO)
•  Автоматический запуск и декодирование по параллельным шинам
•  Установка значения порогового напряжения для каждого канала
•  Высокоскоростная регистрация в режиме MagniVu™ обеспечивает разрешение по времени до 60,6 пс на цифровых каналах

Запуск и анализ по последовательным шинам (опционально)

• Автоматический запуск и декодирование по шинам I2C, SPI,RS-232/422/485/UART и USB
•  Автоматический запуск и декодирование по автомобильным протоколам CAN и LIN
• Прикладное ПО для анализа (опционально)

Технология цифрового люминофора
Технология цифрового люминофора, используемая в приборах серии MSO/DPO5000, обеспечивает быстрое выявление особенностей реальной работы тестируемого устройства. Высокая скоростьзахвата — свыше 250 000 осциллограмм/с — обеспечивает высокую вероятность обнаружения редких проблем в цифровых системах, таких как ранты, глитчи, временные нарушения и т. д. Осциллограммы накладываются одна на другую, а их точки маркируются цветами в соответствии с частотой появления. Таким образом, быстро выделяются события, которые происходят наиболее часто или — в случае эпизодических аномалий, наименее часто. В приборах серии MSO/DPO5000 можно выбрать бесконечное или переменное послесвечение, определяющее длительность сохранения на экране изображения данных предыдущей осциллограммы. Это позволяет определить, насколько часто происходит то или иное событие

Цветовое кодирование логических состояний
В приборах серии MSO5000 пересмотрен способ просмотра цифровых осциллограмм. Одна общая проблема, имеющая место в осциллографах смешанных сигналов — это определение логических состояний «0» и «1» при таком значении развертки по горизонтали, когда переходов между логическими состояниями не видно. Для решения этой проблемы в осциллографах серии MSO5000 используется цветовая кодировка событий: единицы отображаются зеленым цветом, а нули — синим. Способность обнаружения множественных переходных процессов в осциллографах серии MSO5000 позволяет помечать на экране соответствующие участки диаграмм логических состояний. Это означает, что при увеличении масштаба или повторной регистрации данных с большей частотой дискретизации будет доступна дополнительная информация о переходах. В большинстве случаев при увеличении будет виден сбой, который не просматривался при предыдущих настройках.

Высокоскоростная регистрация в режиме MagniVu™
При работе в стандартном режиме регистрации цифровых сигналов осциллограф серии MSO5000 будет запоминать до 40 млн точек со скоростью 500 Мвыб/с (с разрешением 2 нс). Режим записи со сверхвысоким разрешением, называемый MagniVu, обеспечивает регистрацию 10 000 точек со скоростью до 16,5 Гвыб/с (с разрешением 60,6 пс). Регистрация как в основном режиме, так и в режиме MagniVu осуществляется при каждом запуске, и в любое время можно переключаться между ними на дисплее. Режим MagniVu обеспечивает значительно более высокое разрешение, чем разрешение в аналогичных по параметрам осциллографах смешанных сигналов других производителей, что придает дополнительную уверенность в случае проведения важных временных измерений на цифровых осциллограммах.

Запуск по последовательным интерфейсам и анализ (опционально)
Сигналы последовательных шин могут содержать информацию о данных, адресе, управлении и тактовом сигнале. Это может усложнять выделение представляющих интерес событий. Осциллографы серии MSO/DPO5000 предлагают набор инструментов для отладки последовательных шин с возможностью автоматического запуска и декодирования таких протоколов последовательной передачи данных, как I2C, SPI, RS-232/422/485/UART и USB.

Программное обеспечение для автоматического декодирования протоколов CAN и LIN (опционально)
Опциональный пакет программ для анализа последовательных шин CAN/LIN (опция VNM) предоставляет возможность исследования и тестирования данных протоколов. С помощью этого ПО можно проводить измерения допустимых отклонений тактовых сигналов и задержки распространения с одновременным декодированием пакетов.

Анализ источников питания (опционально)
Дополнительный пакет программ для анализа источников питания (опция PWR) позволяет выполнить быстрый и точный анализ качества электропитания, потерь при переключениях, гармоник,магнитных измерений, безопасной рабочей зоны (SOA), модуляции,пульсации и крутизны сигнала (di/dt, dv/dt). Автоматизированные и повторяемые измерения доступны простым нажатием кнопки —никаких внешних компьютеров или установки сложных программ не требуется. Этот пакет включает в себя настраиваемый генератор подробных отчетов для документирования результатов проведенных измерений.
