Осциллографы с цифровым люминофором серии MSO2000 и DPO2000 – функциональные приборы для отладки аналого-цифровых схем.

Применение

  •  Разработка и отладка встроенных систем
  •  Разработка и отладка аналого-цифровыхсхем
  •  Измерение мощности
  •  Автомобильная электроника
  •  Образование и обучение
  •  Разработка и отладка видеосистем

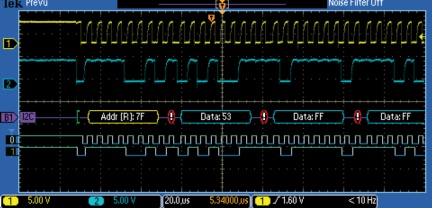

Запуск по последовательным интерфейсам и декодирование
— Запуск, декодирование и анализ сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART

Возможность быстрого решения проблем.
Осциллографы с цифровым люминофором (DPO) серии MSO2000 и DPO2000 обладают всеми необходимыми средствами для отображения

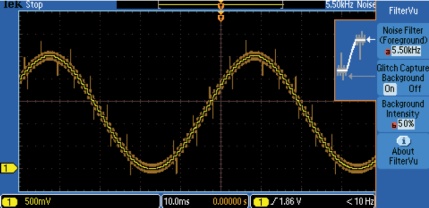

сигналов и быстрой локализации проблем. Осциллографы серии DPO2000 – это первые цифровые осциллографы с длиной записи 1 млн. точек по всем каналам, функцией запуска и декодирования сигналов последовательных шин, перестраиваемым фильтром нижних частот, позволяющим увидеть мельчайшие подробности сигнала в полной полосе осциллографа, и все это в одном компактном корпусе. Осциллографы серии MSO2000 имеют дополнительно 16 встроенных цифровых каналов, которые позволяют отображать и сопоставлять по времени аналоговые и цифровые сигналы. Такая интеграция расширяет возможности системы запуска на все 20 каналов,что идеально подходит для отладки смешанных аналого-цифровых схем.

• Полоса пропускания: 100 МГц
 • Количество каналов: 2
 • Дисплей: Цветной
 • Частота дискретизации: 1 ГГц
 • Длина записи:  1 млн. точек/кан.
 • Скорость захвата сигнала: 5000 осц/сек
 • Запуск, декодирование и анализ сигналов
последовательных шин I2C, SPI, CAN, LIN
и RS-232/422/485/UART
 • 29 автоизмерений
 • Быстрое преобразование Фурье
 • Расширенная синхронизации
 • Порт USB 2.0 на передней панели для   быстрого и простого сохранения данных
• Порт USB 2.0 на задней панели для  управления осциллографом с компьютера
 • Масса: 3,6 кг (180х377х134)

Стандартные принадлежности

  •  P2221 – пассивный пробник 200 МГц,1х/10x (по одному на каждый аналоговый канал).
  •  Руководство пользователя и переведенная накладка для передней панели
  •  Шнур питания
  •  Программное обеспечение OpenChoice® PC CommunicationsOpenChoice® –  Обеспечивает быстрое и простое взаимодействие между компьютером, работающим  под управлением Windows, и осциллографами серии MSO2000/DPO2000 через USB или LAN. Может передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана.
  •  NI LabVIEW SignalExpress™ Tektronix Edition LE — Полностью интерактивная измерительная среда, оптимизированная для осциллографов серии MSO2000/DPO2000, позволяет мгновенно захватывать, генерировать, анализировать, сравнивать, импортировать и сохранять результаты измерений и сигналы с помощью интуитивно понятного графического  интерфейса; не требует никакого программирования. Через ПО доступны все стандартные функции захвата, управления, просмотра и экспорта сигналов, измеряемых осциллографами  серии MSO2000/DPO2000.
  •  Компакт-диск с документацией

Рекомендуемые дополнительные модули последовательных шин:



  • DPO2EMBD – модуль запуска и анализа последовательных шин встроенных систем. Обеспечивает запуск от содержимого пакетов шин I2C и SPI и предлагает средства анализа, такие как просмотр сигналов шины, декодирование пакетов,средства поиска и таблицы декодирования
    пакетов с информацией о времени.
  • DPO2COMP – модуль запуска и анализа компьютерных последовательных шин. Обеспечивает запуск от содержимого пакетов шин RS-232/422/485/UART и предлагает средства анализа, такие как просмотр сигналов шины,декодирование пакетов, средства поиска и таблицы декодирования пакетов с информациейо времени.
  • DPO2AUTO – модуль запуска и анализа автомобильных последовательных шин. Обеспечивает запуск от содержимого пакетов шин CAN и LIN и предлагает средства анализа, такие как просмотр сигналов шины, декодирование пакетов, средства поиска и таблицы декодирования пакетов с информацией о времени.

Рекомендуемые принадлежности:

  • DPO2CONN – Дополнительный порт Ethernet (10/100Base-T) и выход видеосигнала.
  • 071-2331-xx -Сервисное руководство  (только на английском языке).
  • TPA-BNC – Переходник с TekVPI на TekProbe BNC. *Необходим внешний адаптер питания TekVPI (119-7465-00);
  • 119-7465-xx-Внешний источник питания TekVPI–
  • TEK-USB-488 – Переходник с GPIB на USB.
  • 196-3508-xx -Набор проводов для цифрового пробника ( каналов)
  • TEK-DPG – Импульсный генератор TekVPI.Необходим внешний адаптер питания TekVPI (119-7465-00)
  • 067-1686-xx -Калибровочное крепежное приспособление
  • RMD2000 — Комплект для монтажа в стойку. Без выдвижных полозьев.
  • ACD2000-Мягкая сумка для переноски и защитная крышка передней панели
  • 200-5045-xx -Защитная крышка передней панели
  • HCTEK4321 — Чемодан для переноски (необходима ACD2000).
  • SIGEXPTE – Программное обеспечение NI LabVIEW SignalExpress™ Tektronix Edition (полная версия).
  • 119-7083-00 -USB клавиатура

Рекомендуемые дополнительные пробники

TAP1500 Несимметричный активный пробник, 1,5 ГГц TekVPI™ *Необходим внешний адаптер питания TekVPI (119-7465-00)
TDP0500 Дифференциальный пробник,500 МГц TekVPI™ 42 В. *Необходим внешний адаптер питания TekVPI (119-7465-00);Пробники терминированы сопротивлением 50 Ом,но осциллограф автоматически пересчитывает этунагрузку на 1 МОм.
TCP0030 Датчик переменного/постоянного тока TekVPI™ 30 A, 120 МГц.*Необходим внешний адаптер питания TekVPI (119-7465-00)
TCP0150 Датчик переменного/постоянного тока TekVPI™ 150 A, 20 МГц. *Необходим внешний адаптер питания TekVPI (119-7465-00)
TCPA 300/400 Усилители для системы измерения тока.* Необходим проходной терминатор 50 Ом между входом осциллографа и кабелем BNC.
TCP305 Датчик тока для TCPA300, 50 A,от 0 до 50 МГц
TCP404XL Датчик тока для TCPA400, 500 A,от 0 до 2 МГц.
P5100 Высоковольтный пассивный пробник,2,5 кВ, 100X.
P5200 Высоковольтный активный дифференциальный пробник, 1,3 кВ, 50X/500X, 25 МГц.
P5205 Высоковольтный дифференциальный пробник, 1,3 кВ, 100 МГц. *Необходим внешний адаптер питания TekVPI
(119-7465-00) ; *Необходим адаптер TPA-BNC.
P5210 Высоковольтный дифференциальный пробник, 5,6 кВ, 50 МГц *Необходим внешний адаптер питания TekVPI
(119-7465-00) ; *Необходим адаптер TPA-BNC.
ADA400A Дифференциальный усилитель с большим коэффициентом усиления, 100x, 10x,1x, 0,1x. *Необходим внешний адаптер питания TekVPI (119-7465-00) ; *Необходим адаптер TPA-BNC.
