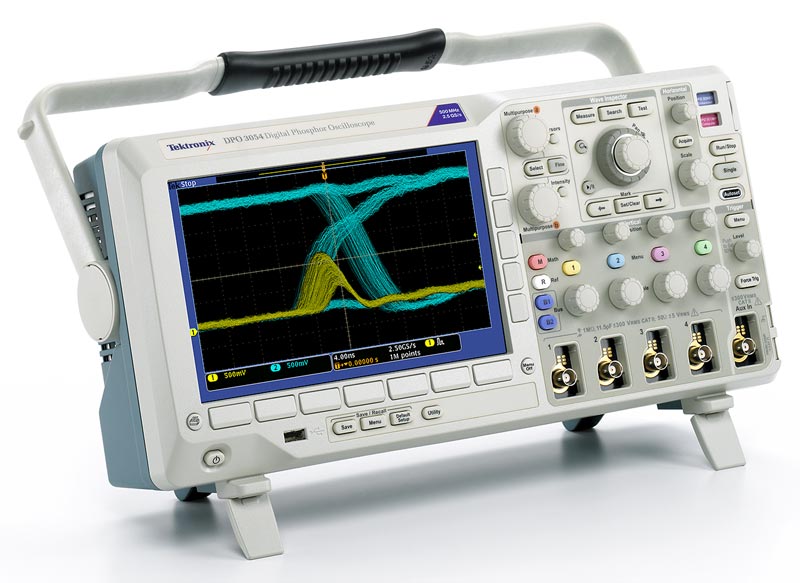

ЦИФРОВОЙ ОСЦИЛЛОГРАФ TEKTRONIX DPO 3034
Интерфейсы
Дополнительные возможности запуска и анализа сигналов последовательных шин
Дополнительные приложения
Расширенный набор средств для отладки устройств, работающих со смешанными сигналами
С помощью осциллографов серии MSO/DPO3000 можно визуализировать аналоговые, параллельные и последовательные цифровые сигналы, что позволяет быстро находить проблемы в сложных встроенных системах. Полоса пропускания до 500 МГц и 5-кратная передискретизация на всех каналах позволяют получить характеристики, необходимые для многих современных приложений. Все каналы обеспечивают длину записи до 5 млн. точек в стандартной конфигурации, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.Благодаря применению технологии цифрового люминофора для быстрой визуализации аномалий сигнала, панели Wave Inspector®,облегчающей навигацию, и функциям автоматического анализа последовательных шин и источников питания, осциллографы серии MSO/DPO3000 компании Tektronix предлагают расширенный набор средств,необходимых для упрощения и ускорения отладки сложных схем.

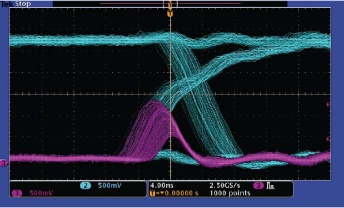

Технология цифрового люминофора
Примененная в осциллографах серии MSO/DPO3000 технология цифрового люминофора позволяет быстро оценить реальное
поведение исследуемого устройства. Высокая скорость захвата более 50 000 осциллограмм в секунду – обеспечивает высокую
вероятность обнаружения кратковременно возникающих проблем, достаточно распространенных в цифровых системах: поврежденных импульсов, глитчей, нарушений синхронизации и многого другого. Осциллограммы накладываются друг на друга, причем те точки осциллограмм, которые появляются чаще, окрашиваются в более яркий цвет. За счет этого сразу выделяются часто повторяющиеся события или, в случае непериодических аномалий, редко возникающие. Осциллографы серии MSO/DPO3000 позволяют установить бесконечное или переменное время удержания, определяющее срок, в течение которого захваченные осциллограммы сохраняются на экране. Это позволяет определить, насколько часто возникает та или иная аномалия.

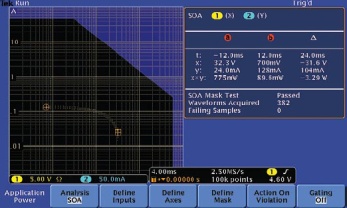

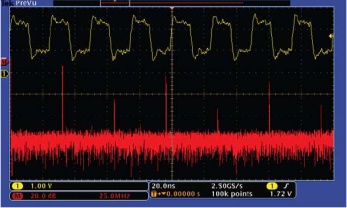

Анализ источников питания (опция)
Постоянно растущие требования к увеличению времени работы от батарей и поиск более экологичных решений с меньшим энергопотреблением требуют от разработчиков источников питания измерения и минимизации коммутационных потерь. Кроме того, для удовлетворения требований международных и национальных стандартов на системы питания, необходимо измерять напряжения источников питания, чистоту выходного спектра и уровень гармоник в цепях питания. Исторически сложилось так, что измерение этих и многих других параметров с помощью осциллографа отнимало много времени и представляло собой кропотливый ручной процесс. Дополнительные средства анализа источников питания осциллографов серии MSO/DPO3000 существенно упрощают эти операции, позволяя быстро и точно измерять качество источников питания, коммутационные потери, уровень гармоник, зону устойчивой работы (SOA), модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt). Благодаря полной интеграции в схему осциллографа, средства анализа источников питания позволяют одним нажатием кнопки выполнять автоматические, воспроизводимые измерения, причем без внешнего компьютера и сложных программных настроек.
Проектирование и разработка видеоустройств
Многие инженеры, работающие с видеооборудованием, сохраняют преданность аналоговым осциллографам, считая, что градации яркости на дисплее ЭЛТ дают единственный способ заметить некоторые мелкие детали видеосигнала. Высокая скорость захвата осциллографов серии MSO/DPO3000 в сочетании с градациями яркости сигнала предоставляет столь же информативное изображение, как и на аналоговом осциллографе, и в то же время позволяет разглядеть значительно больше деталей и воспользоваться всеми преимуществами цифровых осциллографов. Такие стандартные функции, как разметка шкалы в IRE и мВ, выравнивание по полям, полярность видеосигнала и автонастройка, достаточно интеллектуальная для обнаружения видеосигналов, превращают осциллографы серии MSO/DPO3000 в самые простые в обращении осциллографы для видеоприложений. А благодаря полосе 500 МГц, четырем аналоговым входам и встроенному входному терминатору 75 Ом, осциллографы серии MSO/DPO3000 обладают достаточными характеристиками для работы с аналоговыми и цифровыми видеосигналами. Помимо этого, видеофункции осциллографов серии MSO/DPO3000 дополняются программным модулем видеообработки DPO3VID. Модуль DPO3VID предлагает наиболее полный в своем классе набор функций запуска по сигналу HDTV и специальным (нестандартным) видеосигналам.
• Полоса пропускания: 300 МГц | ||
• Количество каналов: 4 аналоговых | ||
• Дисплей: Цветной ЖК — 22см | ||
• Частота дискретизации: 2,5 ГГц | ||
• Длина записи: 5 млн. точек/кан. | ||
• Скорость захвата сигнала: 50000 осц/сек | ||
• Запуск, декодирование и анализ сигналов последовательных шин SPI, I²C, RS232, CAN, LIN, HDTV, I²S, LJ, RJ, TDM |
||
• 29 автоизмерений | ||
• Математический редактор | ||
• Расширенная синхронизации | ||
• Поиск в длинной памяти WaveInspector™ | ||
• USB 2.0 USBTMC | ||
• Масса: 4 кг. (203x416x147мм) |
Стандартные принадлежности
Прикладные программные модули:
Рекомендуемые принадлежности:
Рекомендуемые дополнительные пробники:
TAP1500 | Активный датчик напряжения TekVPI®, 1,5 ГГц |
TAP1500X2 | Комплект из двух активных несимметричных пробников с интерфейсом TekVPI, 1,5 ГГц |
TDP0500 | Дифференциальный датчик напряжения TekVPI, 500 МГц, напряжение ±42 В |
TDP1000 | Дифференциальный датчик напряжения TekVPI, 1 ГГц, напряжение ±42 В |
TCP0030 | Датчик постоянного/переменного тока TekVPI, 120 МГц, 30 А |
TCP0150 | Датчик постоянного/переменного тока TekVPI, 20 МГц, 150 А |
TCPA300/400(*4) | Усилитель для систем измерения тока.* (Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC). |
P5200 | Высоковольтный дифференциальный пробник, 1,3 кВ, 25 МГц |
P5205(*4) | Высоковольтный дифференциальный пробник, 1,3 кВ, 100 МГц.* (Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC). |
P5210(*4) | Высоковольтный дифференциальный пробник, 5,6 кВ, 50 МГц.* (Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC). |
P5100 | Высоковольтный пассивный пробник с делителем на 100, 2,5 кВ |
ADA400A(*4) | Дифференциальный усилитель с коэффициентом усиления 100X, 10X, 1X, 0,1X.* (Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC). |
NEX-HD2HEADER | Разветвитель разъема Mictor на наконечники 0,1 дюйма |
Комплект для измерения источников питания DPO3PWRBND |
Включает дифференциальные датчики напряжения P5205 и TDP0500, датчик тока TCP0030, адаптер TPA-BNC, генератор импульсов с компенсацией фазовых сдвигов (TEK-DPG), крепежное приспособление с компенсатором фазовых сдвигов и модуль анализа источников питания (DPO3PWR) в жестком чемодане. |
