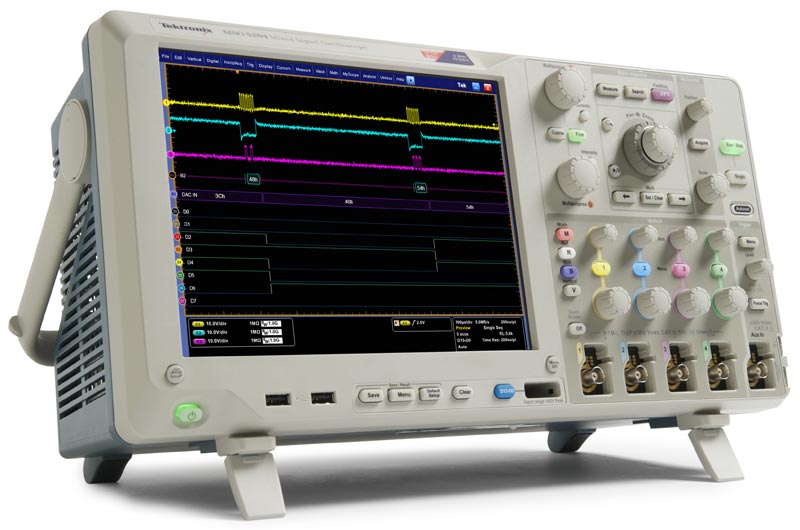

ЦИФРОВОЙ ОСЦИЛЛОГРАФ TEKTRONIX DPO 5204
Простота использования
- Органы управления Wave Inspector® обеспечивают простоту перемещения по осциллограммам и автоматизацию поиска
- Настраиваемые окна элементов управления MyScope® и контекстные меню обеспечивают максимальную эффективность
- 53 автоматических измерения, построение гистограмм и БПФ для обеспечения упрощенного анализа осциллограммы
- Интерфейс пробников TekVPI® поддерживает автоматическую установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников
- Яркий дисплей XGA с диагональю 10,4 дюйма (264 мм) и сенсорным экраном
- Компактные размеры — всего 206 мм в глубину и масса менее 6,7 кг.
Запуск и анализ по последовательным шинам (опционально) - Автоматический запуск и декодирование по шинам I2C, SPI,RS-232/422/485/UART и USB
- Автоматический запуск и декодирование по автомобильным протоколам CAN и LIN
- Прикладное ПО для анализа (опционально)
Технология цифрового люминофора, используемая в приборах серии MSO/DPO5000, обеспечивает быстрое выявление особенностей реальной работы тестируемого устройства. Высокая скоростьзахвата — свыше 250 000 осциллограмм/с — обеспечивает высокую вероятность обнаружения редких проблем в цифровых системах, таких как ранты, глитчи, временные нарушения и т. д. Осциллограммы накладываются одна на другую, а их точки маркируются цветами в соответствии с частотой появления. Таким образом, быстро выделяются события, которые происходят наиболее часто или — в случае эпизодических аномалий, наименее часто. В приборах серии MSO/DPO5000 можно выбрать бесконечное или переменное послесвечение, определяющее длительность сохранения на экране изображения данных предыдущей осциллограммы. Это позволяет определить, насколько часто происходит то или иное событие
Запуск по последовательным интерфейсам и анализ (опционально)
Сигналы последовательных шин могут содержать информацию о данных, адресе, управлении и тактовом сигнале. Это может усложнять выделение представляющих интерес событий. Осциллографы серии MSO/DPO5000 предлагают набор инструментов для отладки последовательных шин с возможностью автоматического запуска и декодирования таких протоколов последовательной передачи данных, как I2C, SPI, RS-232/422/485/UART и USB.
Программное обеспечение для автоматического декодирования протоколов CAN и LIN (опционально)
Опциональный пакет программ для анализа последовательных шин CAN/LIN (опция VNM) предоставляет возможность исследования и тестирования данных протоколов. С помощью этого ПО можно проводить измерения допустимых отклонений тактовых сигналов и задержки распространения с одновременным декодированием пакетов.
Анализ источников питания (опционально)
Дополнительный пакет программ для анализа источников питания (опция PWR) позволяет выполнить быстрый и точный анализ качества электропитания, потерь при переключениях, гармоник,магнитных измерений, безопасной рабочей зоны (SOA), модуляции,пульсации и крутизны сигнала (di/dt, dv/dt). Автоматизированные и повторяемые измерения доступны простым нажатием кнопки —никаких внешних компьютеров или установки сложных программ не требуется. Этот пакет включает в себя настраиваемый генератор подробных отчетов для документирования результатов проведенных измерений.
| • Полоса пропускания: 2 ГГц | |
| • Количество каналов: 4 аналоговых | |
| • Цветной сенсорный ЖК-дисплей (26 см) | |
| • Частота дискретизации: 5 ГГц (10 ГГц при объединении) |
|
| • Длина записи: 12,5 млн. точек/кан (опция до 250 млн. точек) |
|
| • Скорость захвата сигнала: 250 000 осц/сек | |
| • Запуск и декодирование по шинам I2C, SPI,RS-232/422/485/UART и USB,(CAN,LIN опции) | |
| • 53 автоматических измерений | |
| • Математический редактор | |
| • Расширенная синхронизации | |
| • Поиск в длинной памяти WaveInspector™ | |
| • Масса: 6,7 кг. (233x439x206мм) |
Стандартные принадлежности
- TPP1000 — 1 ГГц, 10X, 3,9 пФ пассивный пробник на каждый аналоговый канал
- 200-5130-xx — передняя крышка
- 119-6107-xx — стилус для сенсорного экрана
- 071-2790-xx — руководство пользователя
- Сумка с принадлежностями
- Мышь
- Кабель питания
- Калибровочный сертификат
- Свидетельство о совместимости с Z 540-1 и ISO9001
- ПО NI LabVIEW SignalExpress™ -Полностью интерактивная измерительная среда, опти-
мизированная для осциллографов серии MSO/DPO5000,позволяющая захватывать, генерировать, анализировать,сравнивать, импортировать и сохранять сигналы и результаты измерений путем простого перетаскивания мышью,не требуя при этом никакого программирования. Стандартная версия ПО поддерживает захват, управление, просмотр и экспорт живых сигналов. Полная версия (SIGEXPTE) добавляет функции обработки
сигнала, расширенные функции анализа, функции измерения смешанных сигналов, свипирования, проверку граничных условий и определяемые пользователем пошаговые операции. Для каждого прибора доступна 30-дневная пробная версия этого ПО
Опции
Увеличение длины записи
| MSO5034 DPO5034 MSO5054 DPO5054 |
MSO5104 DPO5104 MSO5204 DPO5204 |
|
| 2RL | 25 млн. точек | до 50 млн. точек, 25 млн. точек на канал |
| 5RL | 50 млн. точек | до 125 млн. точек, 50 млн. точек на канал |
| 10RL | 125 млн. точек | до 250 млн. точек, 125 млн. точек на канал |
Программные опции
| DDRA*1 | Анализ шины памяти DDR |
| DJA | Программное обеспечение DPOJET для анализа джиттера и глазковых диаграмм |
| ET3*2 | Проверка на соответствие спецификациям Ethernet |
| LT | Тестирование по предельным значениям |
| MTM | Тестирование по маске – ITU-T (от 64 кбит/с до 155 Мбит/с) – ANSI T1.102 (от 1,544 Мбит/с до 155 Мбит/с) – Ethernet IEEE 802.3, ANSI X3.263 (от 125 Мбит/с до 1,25 Гбит/с) – Sonet/SDH (от 51,84 Мбит/с до 622 Мбит/с) – Fibre Channel (от 133 Мбит/с до 2,125 Гбит/с) – Fibre Channel Electrical (от 133 Мбит/с до 1,06 Гбит/с) – USB (от 12 Мбит/с до 480Мбит/с) – IEEE 1394b (от 491,5 Мбит/с до 1,966 Гбит/с) – Rapid I/O Serial (до 1,25 Гбит/с) – Rapid I/O LP-LVDS (от 500 Мбит/с до 1 Гбит/с) – OIF Standards (1,244 Гбит/с) – CPRI, V4.0 (1,228 Гбит/с) – Video (от 143,18 Мбит/с до 360 Мбит/с) |
| PWR | Анализ источников питания |
| SR-COMP | Модуль анализа и запуска по сигналам компьютерных последовательных шин. Позволяет осуществлять запуск по пакетам, передаваемым по шинам RS-232/422/485/UART, а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины и декодирование пакетов. Входы сигнала – любой канал 1-4 (и D0-D15 в моделях MSO) Рекомендуемые пробники – RS-232/UART: несимметричный; RS-422/485: дифференциальный |
| SR-EMBD | Модуль анализа и запуска по сигналам последовательных шин встраиваемых систем. Позволяет осуществлять запуск по пакетам, передаваемым по шинам I2C и SPI, а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины и декодирование пакетов. Входы сигнала – I2C: любой канал 1-4 (и D0-D15 в моделях MSO); SPI: любой канал 1-4 (и D0-D15 в моделях MSO) Рекомендуемые пробники – I2C, SPI: несимметричный. |
| SR-USB | Модуль анализа и запуска по сигналам последовательных шин USB. Позволяет осуществлять запуск по пакетам, передаваемым по низкоскоростным, полноскоростным и высокоскоростным шинам USB. Кроме того, предоставляет средства анализа, такие как цифровое представление сигналов, представление шины и декодирование пакетов для низкоскоростных, полноскоростных и высокоскоростных шин USB. Входы сигнала – низкоскоростные и полноскоростные шины: любой канал 1-4 (и D0-D15 в моделях MSO) c несимметричным пробником, любой канал 1-4 с дифференциальным пробником; высокоскоростные шины: любой канал 1-4 Рекомендуемые пробники – низкоскоростные и полноскоростные шины: несимметричный или дифференциальный; высокоскоростные шины: дифференциальный. Высокоскоростные шины USB поддерживаются только моделями MSO5204, PO5204, MSO5104 и DPO5104. |
| USB*3 | Проверка на соответствие спецификациям USB 2.0 |
| VNM | ПО для анализа протокола CAN и LIN |
Набор опций
| PS1 | Набор опций для измерения мощности: DPOPWR, P5205,TCP0030, TPA-BNC, 067-1686-xx (оснастка для компенсации фазовых сдвигов) |
| *1 Требуется опция DJA, для моделей с полосой пропускания 1 ГГц или 2 ГГц *2 Требуется тестовая оснастка TF-GBE-BTP или TF-GBE-ATP Ethernet *3 Требуется опция TDSUSBF (тестовая оснастка USB), для высокоскоростной шины USB необходима модель с полосой пропускания 2 ГГц |
|
Пробники
| TPP0500 | Пассивный пробник напряжения TekVPI®, 500 МГц, 10Х, входная емкость 3,9 пФ |
| TPP1000 | Пассивный пробник напряжения TekVPI®, 1 ГГц, 10Х, входная емкость 3,9 пФ |
| TAP2500 | Активный несимметричный пробник напряжения TekVPI®, 2,5 ГГц |
| TAP1500 | Активный несимметричный пробник напряжения TekVPI®, 1,5 ГГц |
| TDP3500 | Дифференциальный пробник напряжения TekVPI®, 3,5 ГГц, входное напряжение ±25 В |
| TDP1500 | Дифференциальный пробник напряжения TekVPI®, 1,5 ГГц, входное напряжение ±25 В |
| TDP1000 | Дифференциальный пробник напряжения TekVPI®, 1 ГГц, входное напряжение ±42 В |
| TDP0500 | Дифференциальный пробник напряжения TekVPI®, 500 МГц, входное напряжение ±42 В |
| TCP0150 | Пробник постоянного/переменного тока TekVPI®, 20 МГц, 150 А |
| TCP0030 | Пробник постоянного/переменного тока TekVPI®, 120 МГц, 30 А |
| P5200 | Высоковольтный дифференциальный пробник, 1,3 кВ, 25 МГц |
| P5205*5 | Высоковольтный дифференциальный пробник, 1,3 кВ, 100 МГц |
| P5210*5 | Высоковольтный дифференциальный пробник, 5,6 кВ, 50 МГц |
| P5100 | Высоковольтный пассивный пробник с делителем на 100, 2,5 кВ |
| *5 Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC). | |
Принадлежности
| 077-0076-xx | Сервисное руководство |
| 077-0010-10 | Руководство по программированию |
| 077-0063-05 | Руководство по проверке технических характеристик |
| SIGEXPTE | ПО NI LabVIEW SignalExpress™ Tektronix Edition (полная версия) |
| TPA-BNC | Переходник с TekVPI на TekProbe BNC |
| TEK-USB-488 | Переходник с GPIB на USB |
| HCTEK54 | Чемодан для переноски |
| RMD5000 | Комплект для монтажа в стойку |
| 119-7083-xx | Компактная клавиатура (интерфейс USB) |
| 119-6297-xx | Клавиатура с 4-портовым концентратором USB |
| 119-7766-xx | Внешний привод DVD R/W |
| 065-0851-xx | Съемный запасной жесткий диск |
| K420 | Тележка для осциллографа |
Кабели
| 012-0991-xx | Кабель GPIB (1 м) |
| 012-0991-xx | Кабель GPIB (2 м) |
Тестовая оснастка
| TDSUSBF | Тестовая оснастка для опций USB |
| TF-GBE-BTP | Базовый комплект для тестирования 10/100/1000BASE-T Ethernet |
| TF-GBE-ATP | Расширенный комплект для тестирования 10/100/1000BASE-T Ethernet (включает кабель для измерения джиттера в канале 1000BASE-T) |
| TF-GBE-EE | Дополнительная оснастка для измерения параметров энергоэффективного Ethernet (EEE) |
| Тестовая оснастка Ethernet |
Адаптеры
| P6701B*4 | Преобразователь оптического сигнала в электрический (многомодовый) |
| P6703B*4 | Преобразователь оптического сигнала в электрический (одномодовый) |
| *4 Гарантийные обязательства не распространяются на пробники и принадлежности. Гарантийные обязательства и условия калибровки пробников и принадлежностей приведены в их технических описаниях. | |
