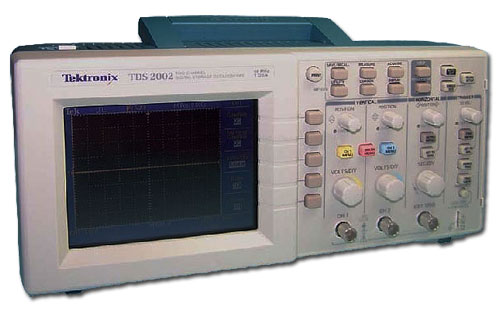

ЦИФРОВОЙ ОСЦИЛЛОГРАФ TEKTRONIX TDS 2002B
Загрузка...
ЦИФРОВОЙ ОСЦИЛЛОГРАФ TEKTRONIX TDS 2002B
Области применения
- Разработка и отладка устройств.
- Образование и обучение.
- Испытания и контроль качества на производстве.
- Техническое обслуживание и ремонт.
Высокая производительность.Невероятная простота в применении.
Цифровые запоминающие осциллографы серий TDS1000B иTDS2000B
обладают непревзойденным сочетанием технических характеристик
и простоты в применении по приемлемой цене.
Доступная цифровая точность
Ни один из других цифровых запоминающих осциллографов не обладает полосой пропускания до 200 МГц и частотой дискретизации
2 Гвыб/с при сопоставимой цене. Осциллографы серий TDS1000B и TDS2000B обеспечивают точную регистрацию данных в реальном
масштабе времени, вплоть до полного значения полосы пропускания, одинаковую длину памяти при всех значениях временной развертки,
сложные режимы синхронизации, позволяющие выделить необходимые сигналы и 11 видов стандартных автоматических измерений во
всех моделях. Возможности выполнения быстрого преобразования Фурье (БПФ), а также математические функции сложения, вычитания
и перемножения осциллограмм позволяют анализировать работу схем, определять их характеристики и устранять неполадки.
Быстрая и простая регистрация сигналов
Простой пользовательский интерфейс, похожий на элементы управления обычного аналогового осциллографа, облегчает работу с этими
приборами, сокращает время обучения и повышает эффективность. Новые функции, например «Меню автоустановки», «Мастер проверки
пробников», «Меню контекстно-зависимой справки» позволяют оптимизировать настройку прибора и работу с ним.
| Полоса пропускания: 60 МГц |
| • Количество каналов: 2 канала |
| • Дисплей: Цветной |
| • Частота дискретизации: 1 ГГц |
| • Память: 2,5K Квыборок / канал |
| • Вертикальная чувствительность: 2 мВ до 5 В/дел |
| • Горизонтальная развертка: 5 нс — 50 c/дел |
| • Расширенная синхронизация |
| • 11 автоизмерений |
| • Быстрое преобразование Фурье |
| • Масса: 2 кг |
Стандартные принадлежности
- Пробники P2220 – 200 МГц, пассивные, с переключением ослабления 10x и 1x (по одному на канал).
- Шнур питания – необходимо выбрать вариант вилки.
- NIM/NIST – отслеживаемый сертификат калибровки.
- Документация – руководство пользователя.
- Программное обеспечение OpenChoice® PC Communications позволяет быстро и просто соединить персональный компьютер
с системой Windows и осциллограф серии TDS1000B или TDS2000B
с помощью шины USB. Поддерживает передачу и сохранение настроек, осциллограмм, измерений и снимков экрана.
Рекомендуемые принадлежности:
- TEK-USB-488 – конвертер GPIB-USB.
- SIGEXPTE – программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement – профессиональная версия.
- AC2100 – мягкий футляр для переноски прибора.
- HCTEK4321 – жесткий пластмассовый футляр для переноски прибора (требуется AC2100).
- RM2000B – монтажный набор.
- 071-1075-xx – Руководство по программированию (только на английском языке).
- 071-1828-xx – Руководство по сервисному обслуживанию (только на английском языке).
- TNGTDS01 – комплект для обучения операторов. Подробные инструкции и пошаговые лабораторные упражнения, обеспечивающие обучение
эксплуатации осциллографов серий TDS1000B и TDS2000B. В комплект входит компакт-диск с руководством для самостоятельного обучения
и плата источника сигналов. - 174-4401-00 – кабель USB, для соединения основного разъема и устройства, длина 0,9 м
Рекомендуемые дополнительные пробники:
| P2220 | пассивный, с переключением ослабления 10x и 1x (200 МГц при ослаблении на 10x) |
| P6101B | пассивный пробник с коэффициентом передачи 1X (15 МГц, 300Вэфф, категория II) |
| P6015A | высоковольтный пассивный пробник с ослаблением 1000X (75МГц) |
| P5100 | высоковольтный пассивный пробник с ослаблением 100X (75 МГц) |
| P5200 | высоковольтный дифференциальный активный пробник (25 МГц) |
| P6021 | токовый пробник переменного тока, 15 А, 60 МГц. |
| P6022 | токовый пробник переменного тока, 6 А, 120 МГц |
| A621 | токовый пробник переменного тока, 2000 А, от 5 до 50 кГц. |
| A622 | пробник постоянного и переменного тока 100 А, 100 кГц. |
| TCP303/TCPA300 | пробник/усилитель постоянного и переменного тока 15 А, 15 МГц. |
| TCP305/TCPA300 | пробник/усилитель постоянного и переменного тока 50 А, 50 МГц. |
| TCP312/TCPA300 | пробник/усилитель постоянного и переменного тока 30 А, 100 МГц. |
| TCP404XL/TCPA400 | пробник/усилитель постоянного и переменного тока 500 А, 2 МГц. |
