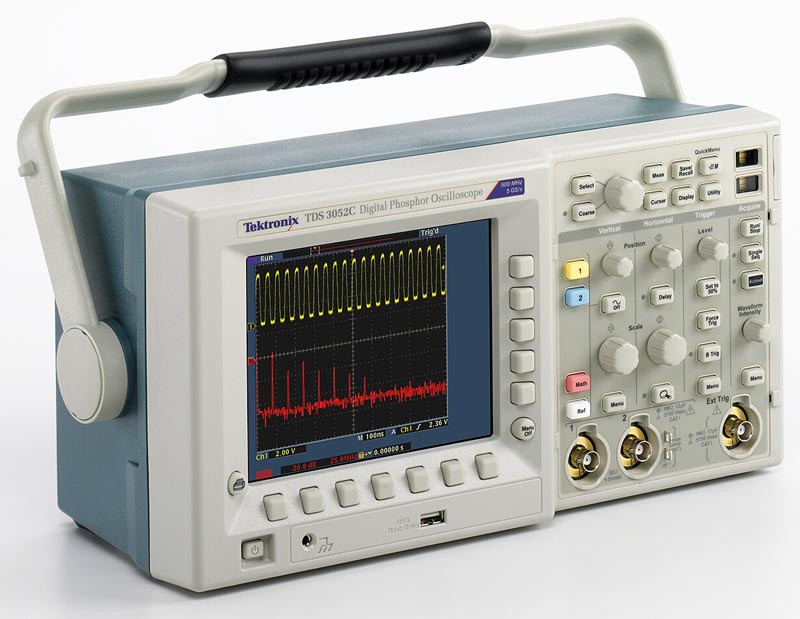

ЦИФРОВОЙ ОСЦИЛЛОГРАФ TEKTRONIX TDS 3052C
Области применения
- Разработка и отладка цифровых устройств
- Установка и обслуживание видеосистем
- Разработка источников питания
- Обучение
- Тестирование телекоммуникационного оборудования по маскам
- Производственные испытания
- Лабораторные испытания
Необходимые технические характеристики по доступной цене
Осциллографы с цифровым люминофором серии TDS3000C имеют необходимые технические характеристики по доступной цене. Диапазон полос пропускания от 100 до 500 МГц с частотой дискретизации до 5 Гвыб./с для точного отображения сигналов.
Осциллографы с цифровым люминофором предоставляют более широкие возможности для исследования сложных сигналов.
Для того, чтобы решить проблему, сначала необходимо понять ее. Осциллографы серии TDS3000C объединяют в себе скорость непрерывного захвата осциллограмм равной 3 600 осциллограмм/с и возможностью просмотра сигнала в реальном времени с градацией яркости. Благодаря этому теперь можно понять проблему и решить ее.
Высокая скорость непрерывного захвата осциллограммы экономит время за счет быстрого выявления природы неполадок для их последующей локализации с помощью расширенного выбора видов запуска.Возможность просмотра сигнала в режиме реального времени с градацией яркости позволяет выделять особенности, связанные с историей активности сигнала, упрощая тем самым понимание характеристик
захваченных сигналов. В отличие от других сопоставимых осциллографов, эта история остается даже после прекращения регистрации сигнала.
Быстрая отладка устройств и определение характеристик сигналов с использованием технологии цифровой дискретизации сигналов в режиме реального времени и интерполяции вида sin(x)/x
В осциллографах серии TDS3000C уникальная технология цифровой дискретизации сигналов в режиме реального времени с интерполяцией вида sin(x)/x позволяет точно определять характеристики сигналов различных типов одновременно на всех каналах. В отличие от других сопоставимых осциллографов осциллографы серии TDS3000C не изменяют частоту дискретизации при включении дополнительных каналов. Эта технология дискретизации позволяет захватывать высокочастотные сигналы, например выбросы и аномалии фронта, которые не регистрируются другими осциллографами такого класса, а интерполяция вида sin(x)/x обеспечивает точную реконструкцию каждой осциллограммы.
| • Полоса пропускания: 500 МГц |
| • Количество каналов: 2 канала |
| • Дисплей: Цветной |
| • Частота дискретизации: 5 ГГц |
| • Память: 10 кБт/канал |
| • Вертикальное разрешение: 9 бит |
| • Развёртка по вертикали: 1 мВ до 10 В/дел |
| • Развёртка по горизонтали: от 1нс до 10с/дел |
| • 25 автоизмерений |
| • Быстрое преобразование Фурье |
| • 14 видов синхронизации |
| • Хост-порт USB |
| • Масса: 3,2 кг |
Стандартные принадлежности
- P6139A – пассивный пробник 500 МГц, 10x (по одному на каждый канал).
- Руководство пользователя и переведенная накладка для передней панели
- Шнур питания
- Лоток для принадлежностей
- Защитная передняя крышка
- Программное обеспечение OpenChoice® PC Communications — обеспечивает быструю и простую связь между операционной системой Windows компьютера и осциллографом серии TDS3000C через LAN, GPIB или RS-232. поддерживает передачу и сохранение настроек, осциллограмм, измерений и снимков экрана.
- NI LabVIEW SignalExpress™ Tektronix Edition LE – полностью интерактивная программная среда для проведения измерений,оптимизированная для осциллографов серии TDS3000C. Позволяет собирать, генерировать,анализировать, сравнивать,
импортировать и сохранять данные измерений и сигналы с помощью интуитивно понятного
и не требующего программирования интерфейса. - Компакт-диск с документацией
Рекомендуемые принадлежности:
- TDS3GV – интерфейс GPIB, VGA, RS-232
- TDS3AAM – модуль расширенного анализа.Добавляет расширенные возможности математической обработки, произвольные математические выражения, статистику измерений и дополнительные автоматизированные измерения.
- TDS3LIM – модуль тестирования предельных значений. Добавляет новые возможности предельного тестирования осциллограммы.
- TDS3TMT – модуль тестирования телекоммуникационного оборудования по маске. Добавляет проверку соответствия требованиям стандартов ITU-T G.703 и ANSI T1.102, тестирование по заданной маске и многое другое.
- TDS3VID – модуль расширенного анализа видеосигналов. Добавляет функции Video QuickMenu, автоустановки, задержки, запуска по счетчику строк, режим видеоизображения,режим вектороскопа *(в режиме вектороскопа композитный видеосигнал не поддерживается) масштабные сетки запуска для формата HDTV и т. д.
- TDS3SDI – модуль анализа цифровых видеосигналов. Добавляет возможности преобразования цифровых видеосигналов 601 в аналоговые видеосигналы, режим видеоизображения, режим вектороскопа *(в режиме вектороскопа композитный видеосигнал не поддерживается) и запуска по аналоговому видеосигналуHDTV и т. д.
- TDS3BATC – литиево-ионная аккумуляторная батарея для непрерывной работы в течение 3 часов без питания от электросети.
- TDS3CHG – устройство для быстрой зарядки аккумуляторной батареи.
- AC3000 – мягкий футляр для переноски прибора.
- HCTEK4321 – жесткий пластиковый футляр для переноски прибора (требуется AC3000).
- RM3000 – монтажный набор.
- SIGEXPTE – полная версия программного обеспечения NI LabVIEW SignalExpress™ Tektronix Edition.Руководство по сервисному обслуживанию –только на английском языке (номер для заказа071-2507-00)
- TNGTDS01 – подробные инструкции и пошаговые лабораторные упражнения, предназначенные для обучения работе с осциллографами серииTDS3000C. В комплект входит компакт-диск с руководством для самостоятельного обучения и плата источника сигналов. Можно отдельно заказать дополнительную бумажную копию руководства.
Рекомендуемые дополнительные пробники
| P6243 | 10X активный пробник 1 ГГц с входной емкостью ≤1 пФ |
| P5205 | высоковольтный дифференциальный пробник 1,3 кВ, 100 МГц |
| P5210 | высоковольтный дифференциальный пробник 5,6 кВ, 50 МГц |
| P5100 | пассивный высоковольтный пробник 2,5 кВ, 100X |
| TCP202 | пробник постоянного и переменного тока 50 МГц, 15 А. |
| TCP303 | токовый пробник 15 МГц, 150 А *(требуется усилитель TCPA300) |
| TCP305 | токовый пробник 50 Мгц, 50 А *(требуется усилитель TCPA300) |
| TCP312 | токовый пробник 100 МГц, 30 А *(требуется усилитель TCPA300) |
| TCPA300 | усилитель для пробника 100 МГц |
| TCP404XL | токовый пробник 2 МГц, 500 А *(требуется усилитель TCPA400) |
| TCPA400 | усилитель для пробника 50 МГц |
| ADA400A | высокочувствительный дифференциальный усилитель 100X, 10X, 1X, 0,1X. |
