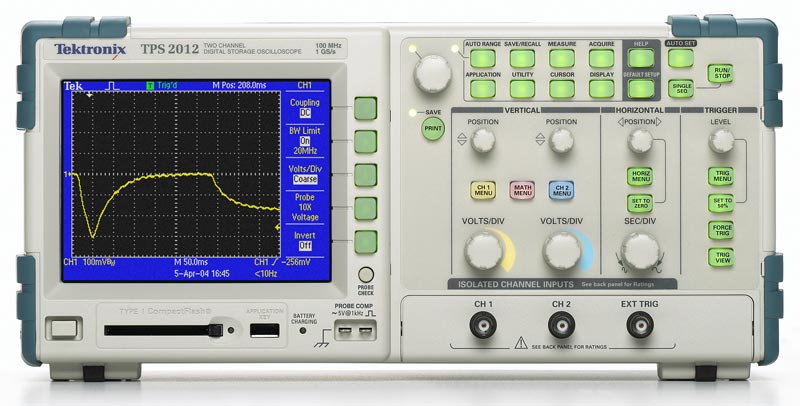

ЦИФРОВОЙ ОСЦИЛЛОГРАФ TEKTRONIX TPS 2012
ЦИФРОВОЙ ОСЦИЛЛОГРАФ TEKTRONIX TPS 2012
Возможности и преимущества (серия TPS-2000)
Полоса пропускания: 100 МГц и 200 МГц
Частота дискретизации: до 2 Гвыб/с в режиме реального времени 2...
Загрузка...В наличии много
267200 руб.RUB
ЦИФРОВОЙ ОСЦИЛЛОГРАФ TEKTRONIX TPS 2012
Возможности и преимущества (серия TPS-2000)
- Полоса пропускания: 100 МГц и 200 МГц
- Частота дискретизации: до 2 Гвыб/с в режиме реального времени 2 или 4 полностью изолированных канала, а также изолированный вход внешнего запуска.
- Непрерывная работа от двух аккумуляторных батарей: 8 часов. Возможность замены батарей во время работы обеспечивает практически полную независимость от сетевого электропитания.
- Программный пакет для анализа источников питания (опция) позволяет выполнять целый ряд измерений в силовых схемах.
- Возможность быстрого документирования и анализа результатов измерений посредством программного пакета OpenChoice® или встроенного слота для карт памяти типа CompactFlash®.
- Функция FFT (Быстрое преобразование Фурье, БПФ), является стандартной для всех моделей.
- Расширенная система запуска для быстрой регистрации событий.
- Классические органы управления и многоязычный интерфейс пользователя обеспечивают легкость работы с осциллографами.
- Функции автоустановки, автодиапазона, запоминания настроек и осциллограмм, а также встроенная контекстно-зависимая справочная система упрощают настройку и эксплуатацию.
- Кнопки с подсветкой, регулировка яркости и контрастности экрана позволяют настроить осциллограф под конкретные условия на рабочем месте.
- 11 автоматических измерений
Осциллографы серии TPS2000 -это мощь и производительность на рабочем столе и в полевых условиях.
Инженеры и электротехники часто проводят измерения в режиме изоляции от цепей заземления или дифференциальные измерения. При этом им все чаще приходится сталкиваться с более короткими фронтами и более высокими частотами синхронизирующих импульсов, так как в распространенных электронных системах и подсистемах все шире применяются высокоэффективные технологии. Требования заказчиков и общеотраслевых стандартов к качеству этих систем неуклонно растут.
Кроме этого процесс разработки и тестирования может проходить
в сложных условиях, где необходима универсальность.
Со всеми сложными задачами можно легко справиться, а также ускорить процесс проектирования, поиска и устранения неисправностей, монтажа и обслуживания компонентов и систем при помощи функционального цифрового осциллографа серии TPS2000 – мирового лидера среди подобных приборов, оснащенного 4-мяизолированными каналами, и способного работать от аккумуляторных батарей.
| • Полоса пропускания: 100 МГц |
| • Количество каналов: 2 канала |
| • Гальванически изолированные каналы, изолированный вход внешней синхронизации |
| • Цветной ЖКИ дисплей |
| • Частота дискретизации: 1 ГГц |
| • Память: 2,5K / канал |
| • Вертикальная чувствительность: 2 мВ до 5 В/дел |
| • Горизонтальная развертка: 5 нс — 50 c/дел |
| • Быстрое преобразование Фурье |
| • Универсальное питание, время работы от аккумулятора 4 часа |
| • Интерфейсы: RS-232, Centronix |
| • Встроенный слот для флэш-карт памяти CompactFlash |
| • Программное обеспечение OpenChoice® |
| • ПО для измерения и анализа мощности TPS2PWR1 (опционально) |
| • Масса: 3,2 кг |
Стандартные принадлежности:
| Пробники: P2220, 200 МГц, 1X, 10X, переключаемый пассивный пробник (по одному на канал). |
| • Аккумуляторная батарея (1): литий-ионная батарея с указателем заряда, рассчитанная на 4 часа работы. Для непрерывной работы в автономном режиме питания в течение 8-ми часов требуется две батареи. |
| • Программное обеспечение TDSPCS1 OpenChoice для совместной работы сПК: пакет программ, обеспечивающих быстрое и простое соединение с ПК с установленной ОС MS Windows. |
| • Документация: Руководство по эксплуатации |
| • Адаптер переменного тока со шнуром. |
| • Сертификат калибровки NIM/NIST. |
| • Передняя защитная крышка. |
Рекомендуемые принадлежности:
| TPS2PBND – Специальный комплект для осциллографов серии TPS2000. Включает 4 высоковольтных пассивных пробника P5120 и программное обеспечение для измерений и анализа в силовых схемах TPS2PWR1. |
| TPS2PWR1 – программное обеспечение для измерений и анализа в силовых схемах. Пакет для анализа мгновенной мощности, анализа осциллограмм, гармоник, потерь при переключении, фазового угла,курсорных измерений dv/dt и di/dt. |
| WSTRO – Программное обеспечение WaveStar; приложения для регистрации, анализа и документирования осциллограмм, а также управления осциллографом с ПК; рассчитано на работу в средах Windows 98/2000/ME/NT 4.0. Предоставляет расширенные возможности по измерениям, анализу, дистанционному управлению осциллографом, а также по составлению диаграмм. |
| TPSBAT – Дополнительная аккумуляторная батарея. |
| TPSCHG – Зарядное устройство. |
| AC2100 – Мягкий футляр для ношения прибора. |
| HCTEK321 – Транспортный контейнер для ношения прибора. |
| 343-1689-xx – Универсальный подвес. |
| Руководство по сервисному обслуживанию – только на английском языке (№ по каталогу 071-1465-xx). |
| Руководство по программированию – только на английском языке (№ по каталогу 071-1075-xx). |
| 156-9413-xx – Карта памяти типа CompactFlash®, 32 МБ и более. |
Рекомендуемые пробники:
| A621 – 2000 A, 5-50 кГц, пробник переменного тока/BNC. |
| A622 – 100 A, 5-50 кГц, пробник переменного и постоянного тока/BNC |
| P5120 – высоковольтный пассивный пробник (1000 В, КАТ.II между наконечником пробника и контуром заземления; 600 В, КАТ.II относительно контура заземления). |
| P5205 – высоковольтный активный дифференциальный пробник (1300 Впик-пик, 100 МГц). (Требуется источник питания 1103). |
| P5210 – высоковольтный активный дифференциальный пробник (5600 Впик-пик, 50 МГц). (требуется источник питания 1103). |
| CT2 – 2,5 A, 200 МГц, пробник переменного тока. |
| CT4 – пробник переменного тока до 2000 Aпик-пик. (требуется источник питания TCP202 и 1103). |
| TCP202 – 15 A, 50 МГц, пробник переменного и постоянного тока. (Требуется источник питания 1103). |
| TCP303/TCPA300 – 150 A, 15 МГц, пробник/усилитель переменного и постоянного тока. |
| TCP305/TCPA300 – 50 A, 50 МГц, пробник/усилитель переменного и постоянного тока. |
| TCP312/TCPA300 – 30 A, 100 МГц, пробник/усилитель переменного и постоянного тока. |
| TCP404XL/TCPA400 – 500 A, 2 МГц, пробник/усилитель переменного ипостоянного тока |
