Цифровой ультразвуковой дефектоскоп ECHOGRAPH 1090

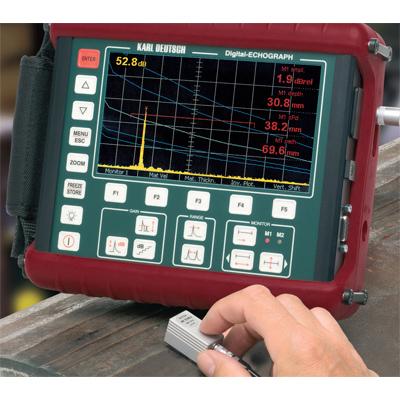

Загрузка...Дефектоскоп ECHOGRAPH 1090 – это идеальный прибор для поиска дефектов вручную. Он отличается прочностью и надежностью и потому его можно использовать как вне помещений, так и в производственных условиях.

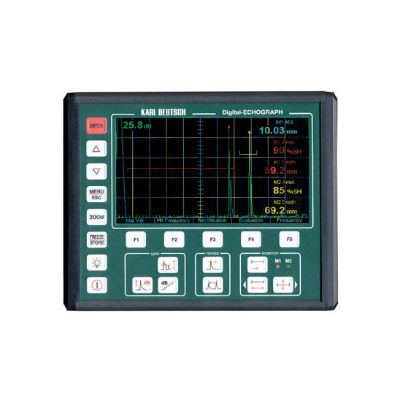

Дефектоскоп ECHOGRAPH 1090 весит всего 1,6 кг и удобен в обращении. Прибор оснащен большим четким цветным дисплеем (диагональ 16,5 см.), информация на нем легко читается даже при ярком освещении. Работа с управляющим меню интуитивно понятна, что облегчает настройку. Возможно использование прямого доступа к самым важным настройкам.
Прибор может отображать до 5 значений крупным шрифтом. В работе задействовано два монитора для измерения амплитуды и времени пролёта, а так же две контрольные лампы на передней панели для отслеживания предельных значений. Результаты измерения можно выводить и в обычном текстовом формате. Возможен вывод сигнала на внешний VGA монитор.
Возможно хранение контрольных значений эха, а так же запись динамики эха. Реализована функция «заморозки» и хранения разверток типа А. Прибор поставляется с удобным текстовым редактором, позволяющим сохранять нужные данные в отдельных файлах. Содержит данные по 99 различным датчикам, что упрощает работу с ними.
Устройство позволяет настраивать частоту повторения импульса (PRF) с 8 до 1500 Гц: низкие значения используются для избегания ложных отраженных сигналов, а высокие – для скоростных измерений в случае с автоматическими тестами.
Поставляется в защитном противоскользящем кожухе. Тип защиты корпуса прибора – IP 54.

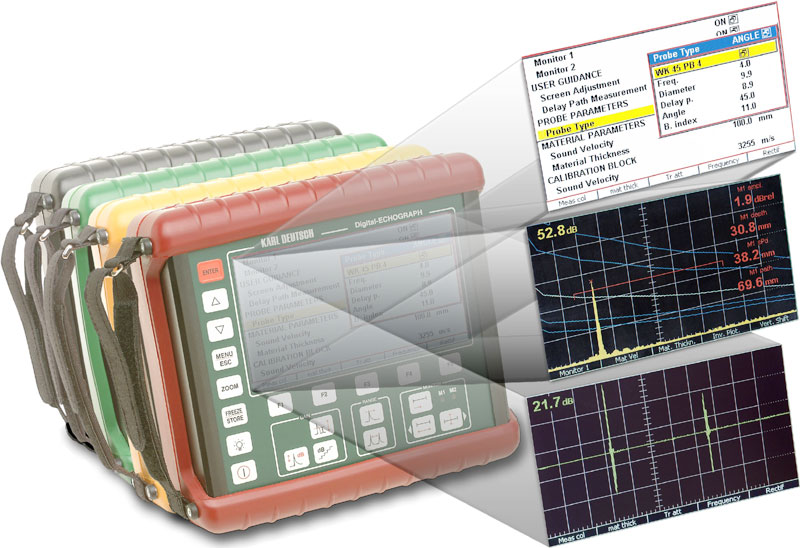

ECHOGRAPH 1090 выпускается в трёх версиях:
- 1090 Basic– идеальный базовый прибор для тестирования вручную
- 1090 DAC– прибор с дополнительной функцией оценки эхо-сигнала по методу базовой линии (DAC, дистанционно-амплитудная коррекция)
- 1090 DGS/DAC– прибор с реализованной дополнительной функцией оценки эхо-сигнала по методу DGS (DGS, амплитуда-расстояние-диаметр)
Технические характеристики ECHOGRAPH 1090:
Дисплей
- Тип экрана: цветной ЖК дисплей, пропускающего типа, активно-пассивный, читаемый при дневном свете, с подсветкой
- Размер: 143.4 x 79.3 мм
- Разрешение: 400 x 240 точек, 256 цветов
- Размер развертки типа А: 142 x 73.5 мм
- Сетка: генерируется электронным способом, может быть включена или выключена
- Отображение сетки: крупная сетка: 10 ячеек по горизонтали и 5 по вертикали, мелкая сетка: 50 ячеек по горизонтали и 25 по вертикали
Диапазоны измерения
- Тестирование: сталь 2.5 – 4850 мм, по выбору сталь 2.5 – 9600 мм
- Скорость звука: 100 – 15000 м/сек с шагом 1 м/с
- Сдвиг импульса: 0 – 3000 мм с шагом 0.1 мм
- Запаздывание: ± 0.5 % ширины экрана
- Частота повторения импульса: 8 — 1500 Гц (в зависимости от длины, настраивается от -85 % до +50 % с шагом 1 %)
- Триггер: внутренний, внешний, первый эхо-сигнал
Передатчик
- Количество: 2 (разрешение и питание)
- Форма импульсов: монополярный (негативный) стрелочный импульс
- Затухание: 10, 50, 220, без сопротивления [Ω]
Усилитель и подавитель
- Диапазон частот: НЧ диапазон: 0.5 – 5.5 МГцM, радиочастота: 1.5 – 17 MГц, широкополосный канал: 0.5 – 20 MГц
- Коэффициент усиления: 100 дБ с шагом 0.1/1/2/6/12/20 дБ
Оценка эхо-сигнала, определение размера дефекта
- Отображение высоты эхо-сигнала (для двух мониторов): % высоты экрана (% SH), dBrel (в версиях DAC и DGS/DAC), dBabs (в версиях DAC и DGS/DAC), dBaws (в версиях DAC и DGS/DAC), мм отверстия с плоским дном, FBH (версия DGS/DAC)
- Отображение расстояния (для двух мониторов): траектория звука, глубина и расстояние проекции и расстояние укороченной проекции, разрешение 0.1 мм, разрешение в режиме измерения толщины стенки: 0.01 мм
Базовая линия (версии DACи DGS/DAC)
- Число точек DAC: максимум 11, доступна AWS оценка каждой точки
- Базовая линия: поправка максимум ± 80 дБ
- Кривые оценки: дополнительно 4 (поправка до ± 15 дБ к основной кривой DAC)
Метод амплитуда-расстояние-диаметр, DGS (версия DGS/DAC)
- Кривая DGS: 0 — 30 мм отверстия с плоским дном (FBH) и задней стенки
- Контрольный отражатель: задняя стенка, отверстие с плоским дном или боковое цилиндрическое отверстие
- Кривые оценки: дополнительно 4 (поправка до ± 15 дБ к основной кривой DAC)
Мониторы
- Количество: 2
- Время отклика: с частотой повторения импульса (максимум 1500 Гц)
- Режимы работы: нормальный, инверсный, выкл.
- Диапазон настройки: начало монитора: 0 — 4000 мм с шагом 0.1 мм, ширина монитора: 0 — 3000 мм с шагом 0.1 мм
- Шумоподавление: 0 — 250 импульсов
- Отображение данных (для двух мониторов): цифровое: уровень ТТЛ ИС (5В), с низким уровнем активности, ZA = 100 Ом точность ответа: ± 0.5% высоты экрана, отставание: < 0.5 % высоты экрана, время задержки: максимум 12 миллисекунд; аналоговое для первого монитора: амплитуда и глубина (0 — 2,5В)
- Индикация: 2 люминесцентных диода на передней панели
- Звуковая индикация: сигнал тревоги
Входы и выходы
- USB: для соединения с ПК и принтером
- VGA: для внешнего монитора
- Вход/выход триггера: уровень ТТЛ ИС (5В), с низким уровнем активности, триггер-порог, около 2В, вкл. и выкл. триггера
Дополнительные характеристики
- Единицы измерения: мм, дюймы
- Дата и время: встроенные часы реального времени
- Языки: английский, немецкий, другие языки можно загрузить с ПК (текст можно свободно редактировать)
- Рабочая/температура хранения: -10 — +50 °C / -20 — +60 °C
Питание
- Работа от сети: 85 — 264 В, переменный ток, 47 — 63 Гц, вывод: 12 В, постоянный ток, рабочая температура: 0 — +50°C, температура хранения: -40 — +85°C, допустимая влажность: 5 — 95 %
- Работа от батареи: от встроенного аккумулятора, около 8 часов с подсветкой, около 15 часов без подсветки
- Режим экономии батареи: вкл./выкл.
- Автоматическое выключение: в случае низкого напряжения в сети или при работе от батареи
Габариты, вес и т.д.
- Габариты (ВxШxГ): 166x201x50 мм без защитного кожуха, 190x217x64 мм с защитным кожухом
- Передняя панель (ВxШ): 147×178 мм
- Вес: 2.0 кг (с батареей и защитным кожухом), 1.6 кг (с батареей и без кожуха)
Комплектность:
| № | Наименование | Количество |
| 1 | Дефектоскоп ультразвуковой ECHOGRAPH 1090 BASIC электронный блок с защитной резиновой оболочкой и стропой для переноски | 1 шт. |
| 2 | УЗ ПЭП:
— WK 45 PB 4, зав. № 952034 — WK 60 PB 4, зав. № 851525 — WK 70 PB 4, зав. № 951802 |
1 шт. 1 шт. 1 шт. |
| 3. | Контактная смазка | 1 тюбик. |
| 4. | Блок питания сетевой | 1 шт. |
| 5. | Укладочный чемодан | 1 шт. |
| 6. | Дефектоскоп ультразвуковой ECHOGRAPH 1090 BASIC. Руководство по эксплуатации | 1 экз. |
| 7. | Дефектоскоп ультразвуковой ECHOGRAPH 1090 BASIC. Методика поверки. | 1 экз. |
