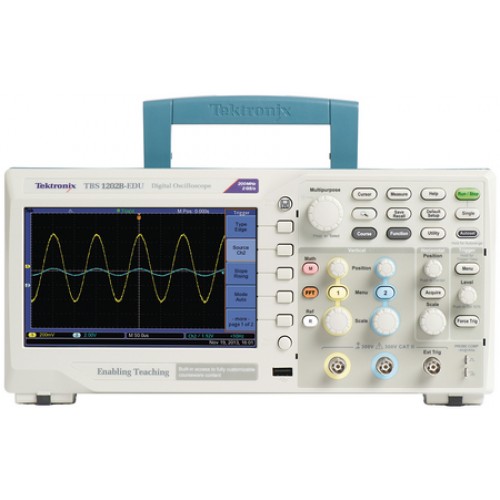

ЦИФРОВОЙ ЗАПОМИНАЮЩИЙ ОСЦИЛЛОГРАФ TEKTRONIX TBS1102B
Доступное качество цифрового запоминающего осциллографа серии TBS1000В сочетается с компактной конструкцией. В осциллографах серии TBS1000В предусмотрены следующие стандартные функции, помогающие сделать гораздо больше за меньшее время: интерфейс USB, 34 вида автоматизированных измерений, контроль предельных значений, регистрация данных, частотомер, TrendPlot™, а также контекстно-зависимая справочная система.
ВОЗМОЖНОСТИ И ПРЕИМУЩЕСТВА
ИНТЕРФЕЙСЫ
При масштабировании детали осциллограммы можно наблюдать с 10-кратным увеличением.
Доступная цифровая точность
При полосе пропускания до 200 МГц, максимальной частоте дискретизации 2 Гвыб./с и погрешности измерения по вертикали 3 % осциллограф серии TBS1000B позволяет увидеть самые мелкие детали сигнала. Фирменная технология Tektronix осуществляет непрерывную выборку сигнала в режиме реального времени по всем каналам с 10-кратной передискретизацией. Частота дискретизации не уменьшается при изменении скорости развертки или использовании нескольких каналов, что позволяет вам увидеть самые мелкие детали сигналов.
Фирменная технология дискретизации в режиме реального времени позволяет увидеть мелкие детали сигнала, недоступные при использовании других осциллографов.
Важные инструменты для диагностики ваших устройств
Осциллограф TBS1000B поставляется с расширенным набором функций запуска, используемых при отладке современных сложных электронных схем. Гибкие настройки запуска по положительному или отрицательному перепаду, длительности импульса или видеосигналу позволят пользователям быстро находить интересующие их фрагменты сигнала.
Применяя функцию запуска по длительности импульса, можно легко захватывать важные события.
Наличие в осциллографе серии TBS1000B широкого выбора математических функций и автоматизированных измерений облегчает оценку качества захваченного сигнала. Можно быстро выполнить операции сложения, вычитания и умножения сигналов или использовать один из 34 видов автоматизированных измерений, чтобы повысить надежность и ускорить вычисления важных характеристик сигнала, таких как частота, время нарастания или длительность выброса.
Быстрый анализ сигналов с помощью 34 стандартных видов автоматических измерений
Расположенная на передней панели специальная кнопка предназначена для расшенного анализа в частотной области. При нажатии этой кнопки пользователь получает быстрый доступ к функции БПФ, позволяющей получать одновременное представление сигналов в частотной и временной областях, чтобы понять связь между ними.
Быстрый доступ к функции БПФ с помощью расположенной на передней панели специальной кнопки.
Осциллограф TBS1000B также оснащен встроенным двухканальным частотомером. Независимое управление уровнем запуска каждого частотомера облегчает одновременное наблюдение за частотами двух разных сигналов.
Двухканальный 6-разрядный частотомер входит в перечень базовых функций всех моделей осциллографов серии TBS1000B.
Расширенные возможности мониторинга и анализа
Трудности оценки харктеристик перемежающихся сбоев связаны с их редкими повторениями, затрудняющими захват сигналов. Функция TrendPlot™ помогает находить такие сбои посредством построения зависимости измеренных значений от времени в течение длительных периодов. Для этого необходимо выбрать сигнал для захвата по одному или обоим каналам, затем установить осциллограф в режим непрерывного контроля сигналов и вывести результаты измерений на дисплей с одновременной их записью на внешний накопитель USB. В зависимости от настройки осциллографа, захват данных можно осуществлять в течение нескольких минут, часов и даже дней. Ограничение времени захвата связано только с емкостью внешнего накопителя USB.
Для поиска перемежающихся сбоев используется функция TrendPlot™, с помощью которой можно выполнять мониторинг измерений в течение длительного времени.
Часто для определения качества сигнала достаточно разбраковки «годен/не годен». Такие данные можно получить с помощью функции контроля предельных значений, имеющейся в осциллографе TBS1000B. Осциллограф может автоматически контролировать входные сигналы и выполнять разбраковку типа «годен/не годен», сравнивая эти сигналы с заданными граничными значениями. Применяя функцию контроля предельных значений в осциллографе TBS1000B, пользователи могут создавать не только шаблоны на основе одного или двух независимых опорных сигналов, но маски для сложных сигналов. При обнаружении сбоя предусмотрено выполнение определенных действий, например прекращение захвата сигналов, отключение функций контроля предельных значений, сохранение снимка экрана с ошибочным сигналом или любой комбинации перечисленных операций.
Функция контроля предельных значений обеспечивает быструю разбраковку «годен/не годен», сравнивая входные сигналы с заданными пользователем шаблонами.
Гибкая передача данных
Хост-порт USB на передней панели позволяет сохранять на внешнем накопителе снимки экрана, настройки прибора и данные осциллограмм. Этот порт поддерживает встроенную функцию регистрации данных, которая позволяет настроить осциллограф на сохранение указанных сигналов на USB накопителе общей продолжительностью до 24 часов. Вы можете также выбрать режим «Infinite» (бесконечно) для непрерывного мониторинга сигналов. В этом режиме захваченные сигналы можно сохранять на внешнем USB накопителе до тех пор, пока он не заполнится. После этого осциллограф предложит вставить другой USB накопитель, чтобы продолжить сохранение сигналов.
Функция регистрации данных позволяет автоматически сохранять захваченные сигналы.
Прибор, облегчающий вашу работу
Осциллографы серии TBS1000В предельно просты в работе, но особенно легко будет тем, кто уже знаком с приборами Tektronix.
Интуитивно понятное управление
Интуитивно понятный пользовательский интерфейс с отдельным управлением системой вертикального отклонения каждого канала, автонастройкой и автоматическим выбором диапазона делает эти приборы простыми в использовании, сокращая время обучения и повышая эффективность.
Помощь в нужном месте, в нужное время
Встроенное меню справки содержит важную информацию о всех функциях и характеристиках осциллографа. Язык справочной системы соответствует языку интерфейса пользователя.
Контекстно-зависимая справочная система предоставляет всю необходимую информацию о выполняемой операции.
Качество, на которое можно положиться
Кроме лучших в отрасли сервиса и поддержки, осциллографы серии TBS1000B обеспечиваются пятилетней гарантией.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
TBS1102B | |
Полоса пропускания 1 | 100 МГц |
Число каналов | 2 |
Частота дискретизации в каждом канале | 2,0 Гвыб./с |
Длина записи | 2,5 тыс. точек на всех скоростях развертки |
1 20 МГц при чувствительности 2 мВ/дел.
СИСТЕМА ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ АНАЛОГОВЫХ КАНАЛОВ
Разрешение по вертикали
8 бит
Чувствительность по вертикали
2 мВ/дел — 5 В/дел с калиброванной точной настройкой, для всех моделей
Погрешность усиления постоянного напряжения
±3%, от 10 мВ/дел. до 5 В/дел.
Максимальное входное напряжение
300 Вср.кв. (КАТ II);снижается на 20 дБ/декада на частоте выше 100 кГц до 13 Впик-пик на частоте 3 МГц и более высоких частотах
Диапазон смещения
±1,8 В (2 мВ/дел — 200 мВ/дел)
±45 В (>200 мВ/дел — 5 В/дел)
Ограничение полосы пропускания
20 МГц
Режимы входа
Связь по постоянному току, связь по переменному току, земля
Входное сопротивление
1 МОм параллельно с емкостью 20 пФ
Масштабирование по вертикали
Увеличение или уменьшение вертикального размера осциллограммы в реальном времени и c остановленной разверткой
СИСТЕМА ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ АНАЛОГОВЫХ КАНАЛОВ
Диапазон скорости развертки
2,5 нс/дел. — 50 с/дел.
Погрешность генератора развертки
50х10-6
Масштабирование по горизонтали
Увеличение или уменьшение горизонтального размера осциллограммы в реальном времени и c остановленной разверткой
ПОРТЫ ВВОДА/ВЫВОДА
Порт USB
Хост-порт USB на передней панели поддерживает USB накопители
Порт USB на задней панели поддерживает подключение к ПК и к принтерам, поддерживающим технологию PictBridge
Порт GPIB
Опция
СИСТЕМА ХРАНЕНИЕ ДАННЫХ
Энергонезависимая память
Отображение сохраненных осциллограмм
2,5 тыс. точек для сохраненных осциллограмм
Сохранение осциллограмм без USB накопителя
2,5 тыс. точек
Максимальный объем USB накопителя
64 ГБ
Сохранение осциллограмм на USB накопитель
96 и более осциллограмм на каждые 8 МБ
Сохранение настроек без USB накопителя
10 настроек органов управления передней панели
Сохранение настроек на USB накопитель
4000 и более настроек органов управления передней панели на каждые 8 МБ
Сохранение снимков экрана на USB накопитель
128 и более снимков экрана на каждые 8 МБ (количество снимков зависит от выбранного формата файлов)
Сохранение всей информации на USB накопитель
12 или более операций «Сохранить все» на каждые 8 МБ
При выполнении одной операции «Сохранить все» создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы)
СИСТЕМА ЗАХВАТА ДАННЫХ
Режимы захвата данных
Обнаружение пиковых значений
Захват высокочастотных сигналов и случайных глитчей. Захватываются глитчи длительностью от 12 нс (типовое значение) на всех скоростях развертки от 5 мкс/дел. до 50 с/дел.
Выборка
Только выборка данных
Усреднение
Усреднение по 4, 16, 64 или 128 осциллограммам 4, 16, 64, 128
Однократный запуск
Кнопка однократного запуска используется для запуска одиночного цикла регистрации сигнала
Прокрутка
При скорости развертки >100 мс/дел
СИСТЕМА ЗАПУСКА
Вход внешнего запуска
Есть во всех моделях
Режимы запуска
Автоматический, нормальный, однократный
Типы запуска
По перепаду (положительному или отрицательному)
Обычный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Связь по входу запуска: связь по переменному току, по постоянному току, подавление шума, ФВЧ, ФНЧ
По видеосигналу
Запуск по всем строкам, по выбранным строкам, по нечетным или четным полям, по всем полям композитного видеосигнала или по сигналам вещательных стандартов NTSC, PAL, SECAM
По длительности импульса (или глитча)
Запуск по длительности импульса, меньшей, большей, равной или неравной выбранному значению в диапазоне от 33 нс до 10 с
Источник сигнала запуска
Двухканальные модели: Канал 1, Канал 2, Внешний, Внешний/5, сеть
Отображение сигнала запуска
Сигнал запуска выводится на экран, пока нажата кнопка «Trigger View».
Индикация частоты сигнала запуска
Выводится значение частоты сигнала запуска.
ИЗМЕРЕНИЕ ПАРАМЕТРОВ СИГНАЛА
Курсоры
Типы
Амплитуда, время
Измерения
ΔT, 1/ΔT (частота), ΔV
Автоматизированные измерения
Период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность положительного перепада, длительность отрицательного перепада, максимальное значение, минимальное значение, двойной размах, среднее значение, среднеквадратическое значение, среднеквадратическое значение за период, среднеквадратическое значение по курсору, фаза, число положительных импульсов, число отрицательных импульсов, число положительных фронтов, число отрицательных фронтов, скважность положительных импульсов, скважность отрицательных импульсов, амплитуда, среднее значение по периоду, среднее значение по курсору, длительность пакета, положительный глитч, отрицательный глитч, область, область периода, высокий уровень, низкий уровень, задержка между фронтами двух каналов, задержка между фронтом первого канала и спадом второго канала, задержка между спадом первого канала и фронтом второго канала, задержка между спадами двух каналов.
МАТЕМАТИЧЕСКАЯ ОБРАБОТКА ОСЦИЛЛОГРАММ
Арифметические операции
Сложение, вычитание, умножение
Математические функции
БПФ
БПФ
Окна: Хеннинга, с плоской вершиной, прямоугольное
2048 выборок
Источники сигнала
Двухканальные модели: Кан.1 – Кан.2, Кан.2 – Кан.1, Кан.1+ Кан.2,Кан.1 х Кан.2
АВТОНАСТРОЙКА
Меню автонастройки
Автоматическая настройка параметров системы запуска, вертикальной и горизонтальной развертки для всех каналов с помощью одной кнопки (с возможностью отмены).
Прямоугольный сигнал
Один период, несколько периодов, положительный или отрицательный перепад
Синусоидальный сигнал
Один период, несколько периодов, спектр БПФ
Видеосигнал (NTSC, PAL, SECAM)
Поля: все, нечетные, четные
Строки: все или строка с выбранным номером
АВТОМАТИЧЕСКИЙ ВЫБОР ДИАПАЗОНА
Автоматически регулирует чувствительность и скорость развертки осциллографа при переключении пробника можду контрольными точками или при значительных изменениях сигнала.
ЧАСТОТОМЕР
Разрешение
6 разрядов
Погрешность (тип.)
+ 51 10-6, включая все погрешности опорной частоты и + ошибки подсчета
Диапазон частот
связь по переменному току, от 10 Гц до верхней границы полосы пропускания
Источник сигнала для частотомера
Источник сигнала для запуска по перепаду или длительности импульса
Частотомер постоянно измеряет частоту выбранного сигнала запуска по длительности импульса или по перепаду, в том числе при останове сбора данных в результате изменениями настроек или при завершении сбора данных после однократного запуска.
Частотомер измеряет частоту только тех импульсов, которые соответствуют допустимым условиям запуска.
Режим запуска по длительности импульса: Считаются все импульсы достаточной амплитуды, отвечающие критериям запуска, в пределах измерительного окна длительностью 250 мс (например, все короткие импульсы ШИМ последовательности, если установлен режим «<» заданного значения и это значение сравнительно небольшое).
Режим запуска по перепаду: Считаются все импульсы достаточной амплитуды
Число каналов
2 канала
ХАРАКТЕРИСТИКИ ДИСПЛЕЯ
Интерполяция
Sin (x)/x
Представление сигналов
Точечное, векторное
Послесвечение
Выкл., 1 с, 2 с, 5 с, бесконечно
Формат
YT и XY.
ГАБАРИТЫ И МАССА
Размеры
мм | дюймы | |
Высота | 158.0 | 6.22 |
Ширина | 326.3 | 12.85 |
Глубина | 124.2 | 4.89 |
Размеры упаковки
мм | дюймы | |
Высота | 266.7 | 10.5 |
Ширина | 476.2 | 18.75 |
Глубина | 228.6 | 9.0 |
Масса
кг | фунты | |
Без принадлежностей | 2.0 | 4.3 |
с принадлежностями | 2.2 | 4.9 |
Комплект для монтажа в стойку RM2000B
мм | дюймы | |
Ширина | 482.6 | 19.0 |
Высота | 177.8 | 7.0 |
Глубина | 108.0 | 4.25 |
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Температура
Рабочая
от 0 до +50 ºC
Хранение
от –40 до +71 ºC
Относительная влажность
Рабочая и хранения
до 85 % при температуре до +40 °C
до 45 % при температуре до +50 °C
Высота над уровнем моря
Рабочая и хранения
до 3000 м
Нормативные документы
Электромагнитная совместимость
Соответствует требованиям 2004/108/EC, EN 61326-2-1 Класс A; соответствует требованиям австралийского стандарта по ЭМС
Безопасность
UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-1:2001, МЭК 61010-1:2001
