Датчик измерения влажности PCE-MWM 200 (Нефть, песок, щебень)

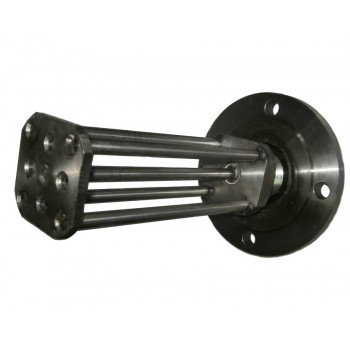

Измеритель влажности с метровым диапазоном PCE-MWM 200 включает в себя датчик для измерения влажности песка, состоящий из центрального зонда-шпильки и четырех экранирующих зондов, окружающих центральный зонд. Корпус датчика и зондов сделан из нержавеющей стали AISI 321. Датчик измерения влажности PCE-MWM 200 разработан для установки в резервуары с жидкими материалами, такими как топливо, жидкий цементный раствор, водоугольное топливо (CWF) и т.п. Корпус датчика измерения влажности и зондов сделан из нержавеющей стали AISI 32. Диаметр шпильки – 12 мм, зазор между центральной шпилькой и экранирующими шпильками – 25 мм. Большой зазор между шпильками предотвращает засорение датчика измерения влажности.

Верхняя часть датчика выполнена в виде муфты с раструбом диаметром 1 дюйм, который позволяет устанавливать датчик на трубу диаметром 33 мм. Провод, соединяющий датчик и электронный блок, проложен через герметично соединенные трубы. Такой монтаж датчика позволяет регулировать глубину его погружения в емкость и мониторинг влажности на разных уровнях.

Крепление трубы к датчику измерения влажности уплотнено силиконовым герметиком.

Использование нержавеющей стали и специальных диэлектрических распорок обеспечивает устойчивость к коррозии и позволяет использовать датчик измерения влажности в трубах с жидкостями температурой до 145 °C. Диапазон измеряемой температуры окружающей среды может быть расширен до 800 °С из-за использования керамики и применения высокотемпературных сплавов. Касательно приборов, точность измерения диэлектрической проницаемости среды остается практически такой же, как и у датчиков для температур до 145 °С.

Электрический блок содержит генератор, который перенастраивается в зависимости от частот в полосе длин волн ОВЧ. Одновременно измеряются волновые параметры линии передачи. Линия передачи формируется с помощью стержня датчика и металлического основания (стенка бункера, стенка трубы и т.д.) или с помощью двух или более стержней. В момент достижения резонанса измеряется резонанс добротности и сохраняется частота гармонического сигнала, который вырабатывается генератором. Эти параметры, измеренные в контролируемом материале и в воздухе, позволяют рассчитать коэффициент преломления (фактор замедления электромагнитной волны в материале) материала и его диэлектрическую проницаемость. В соответствии с таблицами преобразования, составленными для заданной температуры и сохраняемыми в памяти электронного блока для выбранного материала, микроконтроллер измерителя влажности вычисляет влажность материала.

Тип измеряемого материала (песок, щебень, мазут и т.д.) вводится в электронный блок памяти с компьютера.Для иллюстрации принципа работы инструментов измерения влажности следует отметить, что диэлектрическая проницаемость воды составляет приблизительно 80, диэлектрическая проницаемость большинства высушенных материалов находится в диапазоне от 2 до 4 (очень редко 10 или выше).Такое существенное различие между диэлектрической проницаемостью воды и другими материалами позволяет определить содержание воды в смеси из-за заметного увеличения общей диэлектрической проницаемости смеси, в случае присутствия влаги в материале.

Обратите внимание: диэлектрическая проницаемость льда составляет около 3, поэтому данный измеритель влажности (а также все известные промышленные измерители влажности других типов) не позволяют измерить количество льда.Рассчитанное значение влажности / данные передаются через выход электронного блока через цифровой интерфейс (RS-485) и, одновременно, в качестве токового сигнала 4-20 мА во внешний индикатор или в промышленный контроллер, который контролирует технический процесс.
