Датчик температуры и скорости потока воздуха KIMO CTV 210
CTV 210 – серия датчиков, которые могут быть укомплектованы обогреваемой струной или всенаправленным зондом. Тип зонда выбирается при заказе.
Особенности KIMO CTV 210:
Конфигурируемые...
Загрузка...В наличии много
42840 руб.RUB
CTV 210 – серия датчиков, которые могут быть укомплектованы обогреваемой струной или всенаправленным зондом. Тип зонда выбирается при заказе.
Особенности KIMO CTV 210:
- Конфигурируемые диапазоны измерений от 0 до 30 м/с (для модели c обогреваемой струной) и от 0 до 5 м/с (для модели с всенаправленным зондом)
- Конфигурируемый диапазон измерений температуры от 0 до 50 °С
- Функция расчета объемного расхода воздуха
- 4-проводный аналоговый выход 0 — 5/10 В или 0/4 — 20 мА
- Источник питания напряжением 24 В перем./пост. тока или 115/230 В перем.тока
- Индикатор тенденции
- Корпус из пластика ABS V0, степень защиты IP 65, с дисплеем или без него
- Установка с помощью системы “1/4 оборота” с настенной пластиной
Технические характеристики KIMO CTV 210:
|
Диапазон измерения
|
от 0 до +50 °C
|
|
Единицы измерения
|
°C / °F
|
|
Погрешность
|
±(0,3% от показаний+0,25 °С)
|
|
Время отклика
|
Т90 = 0,9 секунды при V воздуха = 1 м/с
|
|
Разрешение
|
0,1°C / 0,1 °F
|
|
Тип датчика
|
Pt100 1/3 в соответствии со стандартом DIN IEC751
|
|
Окружающая среда
|
Воздух и нейтральные газы
|
|
Диапазон измерения
|
Стандартная модель: от 0 до 30 м/с
Модель с всенаправленным зондом: от 0 до 5 м/с |
|
Единицы измерения
|
м/с, фут/мин, км/час
|
|
Погрешность
(для стандартной модели и модели с всенаправленным зондом) |
Стандартная модель:
-от 0,15 м/с до 3 м/с: ±(3% от показаний +0,03 м/с)
-от 3 до 30 м/с: ±3% от показаний или ±0,1 м/с
Модель с всенаправленным зондом: от 0 до 5 м/с: ±(3% от показаний+0,05 м/с)
|
|
Разрешение
|
Стандартная модель: от 0 до 3 м/с: 0,01 м/с и от 3 до 30 м/с: 0,1 м/с
Модель с всенаправленным зондом: от 0 до 5 м/с: 0,01 м/с Все модели: 1 фут/мин/ 0,1 км/ч |
|
Время отклика
|
Т63 = 1,6 с
|
|
Окружающая среда
|
Чистый воздух
|

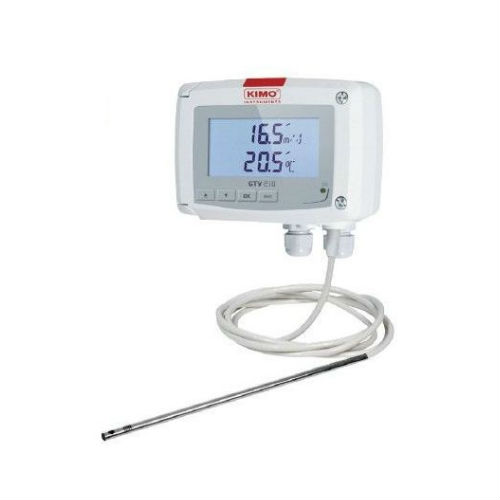

| Зонд обогреваемая струна | |
|
Материал зонда
|
Нержавеющая сталь 316 L
|
|
Размеры
|
0 8 мм, длина 300 мм
|
|
Рабочая температура
|
от 0 до + 50 °С
|
|
Кабель
|
ПВХ диаметром 4,8 мм, длина 2 м
|

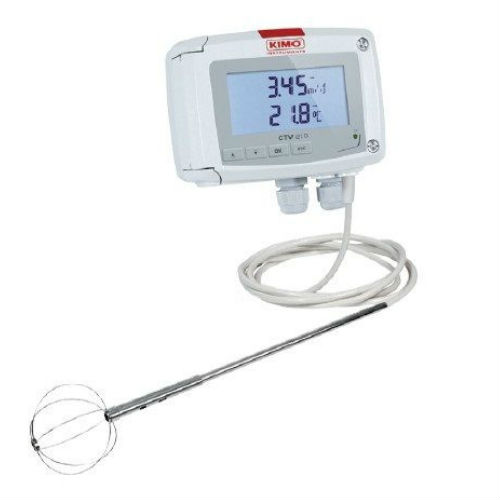

| Всенаправленный зонд | |
|
Материал зонда
|
Нержавеющая сталь 316 L
|
|
Размеры
|
Длина: 300 мм, высота: 85 мм
|
|
Рабочая температура
|
от 0 до +50 °С
|
|
Кабель
|
ПВХ диаметром 4,8 мм, длина 2 м
|
|
Источник питания
|
24 В перем./пост. тока ±10%
115 В перем.тока или 230 В перем. тока ±10%, 50-60 Гц
|
|
Выход
|
2 x 4 — 20 мА или 2 x 0 — 20 мА, или 2 x 0 — 5 В, или 2 x 0 — 10 В (4 провода)
Максимальная нагрузка: 500 Ом (4 — 20 мА) Минимальная нагрузка: 1 кОм (0 — 5/10 В) |
|
Гальваническая развязка
|
Входы и выходы (модели 115В/230 В перем. тока)
Выходы (модели 24 В перем./пост. тока) |
|
Потребляемая мощность
|
5 ВА
|
|
Электромагнитная
совместимость
|
EN61326
|
|
Электрическое соединение
|
Винтовая клеммная колодка для кабеля площадью сечения 2,5 мм2
|
|
Связь с ПК
|
Кабель типа mini-Din с разъемом USB от компании Kimo
|
| Окружающая среда | Воздух и нейтральные газы |
|
Условия эксплуатации
|
Воздух и нейтральные газы
|
|
Рабочая температура
|
от 0 до + 50°C
|
|
Температура хранения
|
от -10 до + 70°С
|
