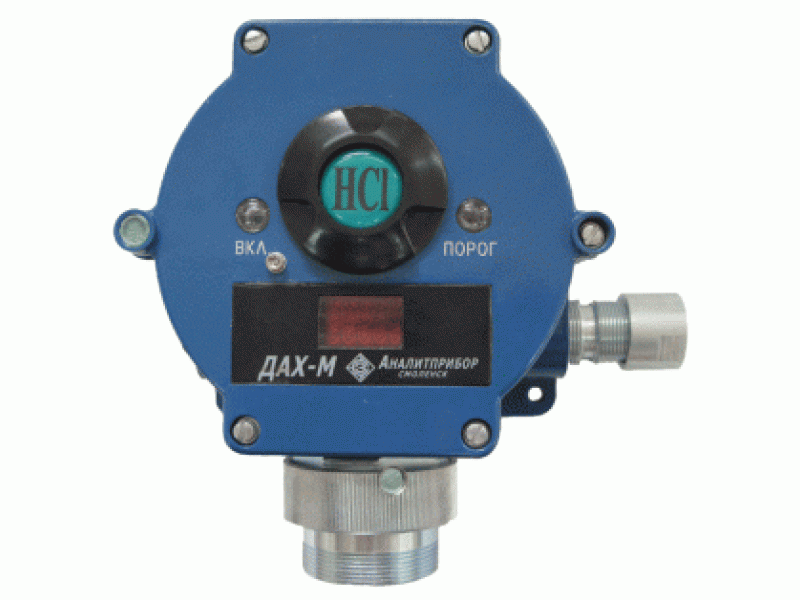

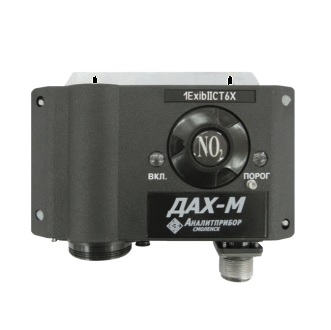

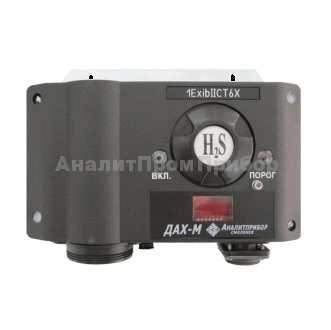

Датчик загазованности электрохимический ДАХ-М
Загрузка...Датчики-газоанализаторы ДАХ-М предназначены для обеспечения безопасности персонала и самих объектов химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в воздухе рабочей зоны помещений и наружных установок которых возможно образование опасных концентраций токсичных газов и/или возникновение избытка/недостатка кислорода.
Датчик загазованности ДАХ-М применяется в составе системы СКАПО и совместно с блоками питания и сигнализации БПС-21М и осуществляет непрерывный автоматический контроль массовой концентрации одного из вредных веществ (CO, H2S, SO2, HCl, Cl2, NO2, NH3), массовой концентрации одоранта (RSH) в воздухе рабочей зоны, а также объемной доли кислорода (О2) в воздухе рабочей зоны или в технологический средах, содержащих углеводороды (специализированное исполнение ДАХ-М-ХХ-О2-10).
Принцип действия – электрохимический.

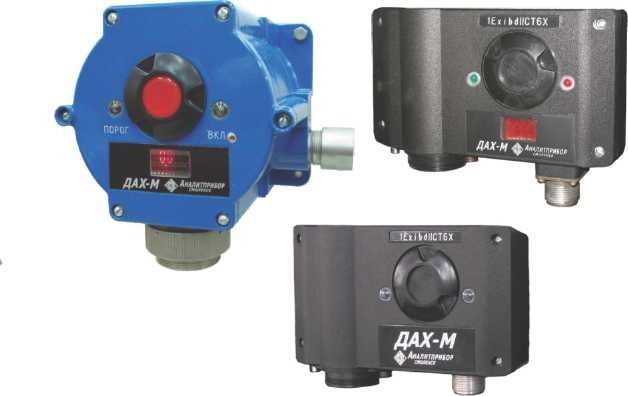

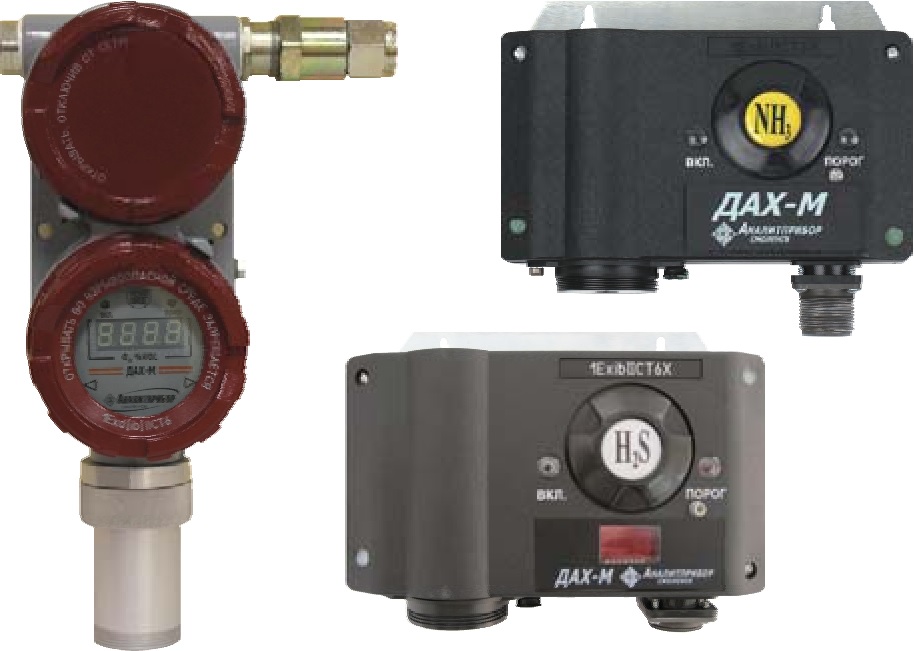

Выпускаются следующие модификации датчиков:

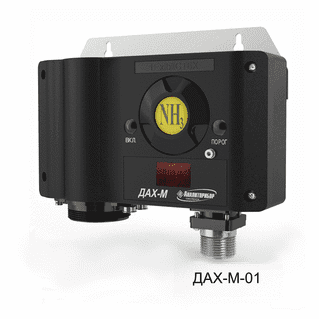

- ДАХ-М-01 – цифровая индикация; Uпит=10-24 В; вид взрывозащиты – искробезопасная цепь; выходной сигнал – токовой, общий минус; для применения с БПС-21М (маркировка В – взрывозащищенный);
- ДАХ-М-03 – без цифровой индикации; Uпит=10-16 В; вид взрывозащиты – искробезопасная цепь; выходной сигнал – токовой, общий минус; для применения с БПС-21М (маркировка В – взрывозащищенный);
- ДАХ-М-04 – без цифровой индикации; Uпит=10-16 В; вид взрывозащиты – искробезопасная цепь; выходной сигнал – токовой, общий плюс; для применения с БПС-21 (маркировка В – взрывозащищенный). Выпускается в целях РЭН;
- ДАХ-М-05 – цифровая индикация; Uпит=10-32 В; вид взрывозащиты – взрывонепроницаемая оболочка; выходной сигнал – токовой, гальванический развязанный; для применения с БПС-21М (без маркировки В – невзрывозащищенный);
- ДАХ-М-06 – цифровая индикация; Uпит=10-32 В; вид взрывозащиты – взрывонепроницаемая оболочка; выходной сигнал – RS485, протокол Modbus-RTU; для применения с БПС-21М (без маркировки В – невзрывозащищенный).
Все модификации датчиков-сигнализаторов ДАХ-М могут также работать с другими блоками питания и сигнализации и контроллерами сбора данных, обеспечивающими параметры питания и искробезопасных цепей.
Особенности:
- срок службы термохимического датчика – 3 года при отсутствии в контролируемой атмосфере каталитических ядов и агрессивных веществ;
- маркировка взрывозащиты 1ExibdIICT6X (1Exd[ib]IICT6) для модификаций ДАХ-М-01, -03, -04 (ДАХ-М-05 и -06);
- диапазон рабочих температур – от минус 40 до плюс 50 оС (минус 20 до плюс 50 оС для исполнений ДАХ-М-ХХ-О2-30 и О2-10);
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP54 (IP65) для модификаций ДАХ-М-01, -03, -04 (ДАХ-М-05 и -06);
- межкалибровочный интервал – 6 месяцев;
- межповерочный интервал – 1 год;
- гарантийный срок – 24 месяца для датчика загазованности ДАХ-М, 12 месяцев для электрохимического датчика. Исчисляется с даты отгрузки датчика-газоанализатора ДАХ-М потребителю.
ДАХ-М:
| Характеристики | Значения |
| Средний полный срок службы электрохимических датчиков (ЭХД или ЭХЯ), лет | 3 |
| Средний полный срок службы газоанализаторов в условиях эксплуатации, лет, не менее | 10 |
| Температура окружающей среды, °С: | от -40 до +50 |
| — для исполнений ДАХ-М-хх-О2-10, ДАХ-М-хх-О2-30 | от -20 до +50 |
| — для исполнений ДАХ-М-06-О2-25 | от -20 до +45 |
| Диапазон атмосферного давления, кПа (мм рт. ст.) | от 84 до 106,7 (от 630 до 800) |
| Диапазон относительной влажности воздуха при температуре +25 °С, % | 30 — 98 |
| Допускаемый интервал времени работы газоанализаторов без корректировки показаний, мес. | 6 |
| Время прогрева, мин, не более: | 30 |
| — для ДАХ-М-хх-HCl-30 | 60 |
| Габаритные размеры газоанализаторов, мм: | |
| — ДАХ-М-01, -03, -04 | 180×60×155 |
| — ДАХ-М-05, -06 | 200×135×170 |
| — ДАХ-М-05, -05Х, -06 (в новом корпусе) | 184×122×311 |
| Масса газоанализаторов ДАХ-М, кг: | |
| — ДАХ-М-01, -03, -04 | 2 |
| — ДАХ-М-05, ДАХ-М-06 | 4 |
| Ток потребления датчиков-газоанализаторов ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 при напряжении питания 24 В, мА, не более | 85 |
| Наименование | Контролируемый компонент | Диапазон измерения, мг/м3 | Порог 1, мг/м3 | Порог 2, мг/м3 | Участок диапазона измерений | Предел допускаемой основной погрешности | Время срабатывания сигнализации, сек. |
| ДАХ-М-хх-СО-200 | СО | 0 — 200 | 20 | 100 | 0 — 20 | ± 5 мг/м3 | 30 |
| 20 — 200 | ± 25 % | ||||||
| ДАХ-М-хх-СО-1500 | 0 — 1500 | * | * | 0 — 200 | ± 50 мг/м3 | 30 | |
| 200 — 1500 | ± 25 % | ||||||
| ДАХ-М-хх-H2S-40 | H2S | 0 — 40 | 10 | 40 | 0 — 10 | ± 2 мг/м3 | 30 |
| 10 — 40 | ± (2 + 0,25(Свх-10)) мг/м3 | ||||||
| ДАХ-М-хх-SO2-20 | SO2 | 0 — 20 | 10 | 20 | 0 — 10 | ± 2 мг/м3 | 30 |
| 10 — 20 | ± (2 + 0,25(Свх-10)) мг/м3 | ||||||
| ДАХ-М-хх-Cl2-25 | Cl2 | 0 — 25 | 1 | 5 | 0 — 1 | ± 0,25 мг/м3 | 30 |
| 1 — 25 | ± 25 % | ||||||
| ДАХ-М-хх-Cl2-50 | Cl2 | 0 — 50 | устанавливаются по заказу | 0 — 50 | ± (2 + 0,15·Свх) | 30 | |
| ДАХ-М-хх-NH3-600 | NH3 | 0 — 20 | 20 | 100 | 0 — 20 | ± 5 мг/м3 | 60 |
| 20 — 600 | 20 — 600 | ± 25 % | |||||
| ДАХ-М-хх-NH3-2000 | 200 — 2000 | * | * | 200 — 2000 | ± 25 % | 60 | |
| ДАХ-М-хх-O2-10 | O2 | (0 — 10) % об. | 2 % об. | 4 % об. | 0 — 10 | ± (0,3 + 0,02·Свх) | 30 |
| ДАХ-М-хх-O2-30 | O2 | (0 — 30) % об. | 18 % об. | 23 % об. | 0 — 30 | ± 0,9 %об. | 30 |
| ДАХ-М-хх-NO2-10 | NO2 | 0 — 10 | 2 | 10 | 0 — 2 | ± 0,5 мг/м3 | 30 |
| 2 — 10 | ± (0,5 + 0,17(Свх-2)) мг/м3 | ||||||
| ДАХ-М-хх-HCl-30 | HCl | 5 — 30 | 5 | 25 | 5 — 30 | ± 25 % | 60 |
| ДАХ-М-хх-RSH-5 | RSH | 0 — 5 | 1 | 4 | 1 — 5 | ± 25 % | 30 |
| ДАХ-М-хх-N2O4-20 | N2O4 | 0 — 20 | 5 | 10 | 0 — 5 | ± 1,25 мг/м3 | 30 |
| 5 — 20 | ± (1,25 + 0,25(Свх-5)) мг/м3 | ||||||
| ДАХ-М-06-O2-25 | O2 | (0 — 25) % об. | 23 % об. | 18 % об. | 0 — 6 | ± 0,2 % | 30 |
| 6 — 25 | ± 0,4 % | ||||||
Примечания:
хх — исполнения газоанализатора в соответствии с таблицей исполнений;
* — порог срабатывания устанавливается по заказу («ПОРОГ 1» — предупредительный, «ПОРОГ 2» — аварийный);
— Свх — значение концентрации измеряемого компонента;
— поверочным компонентом газоанализаторов ДАХ-М-хх-RSH-5 является этилмеркаптан (C2H5SH);
— поверочным компонентом газоанализаторов ДАХ-М-хх-N2O4-20 является диоксид азота (NO2);
— диапазон показаний газоанализаторов ДАХ-М-хх-NO2-10 по цифровому индикатору и цифровому каналу связи — от 0 до 20 мг/м3.
Комплект поставки ДАХ-М:
- датчик-газоанализатор ДАХ-М (согласно исполнению);
- комплект ЗИП (согласно ведомости ЗИП и исполнению);
- эксплуатационная документация (руководство по эксплуатации методика поверки).
