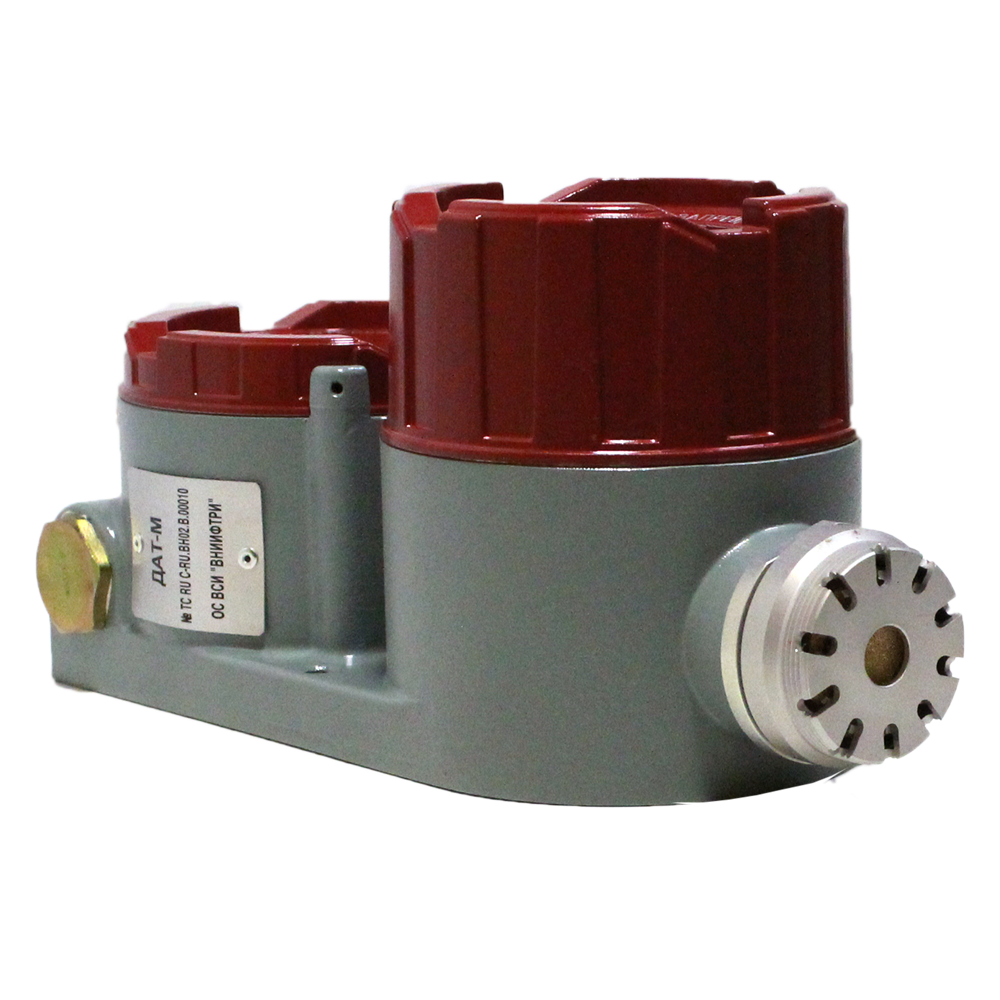

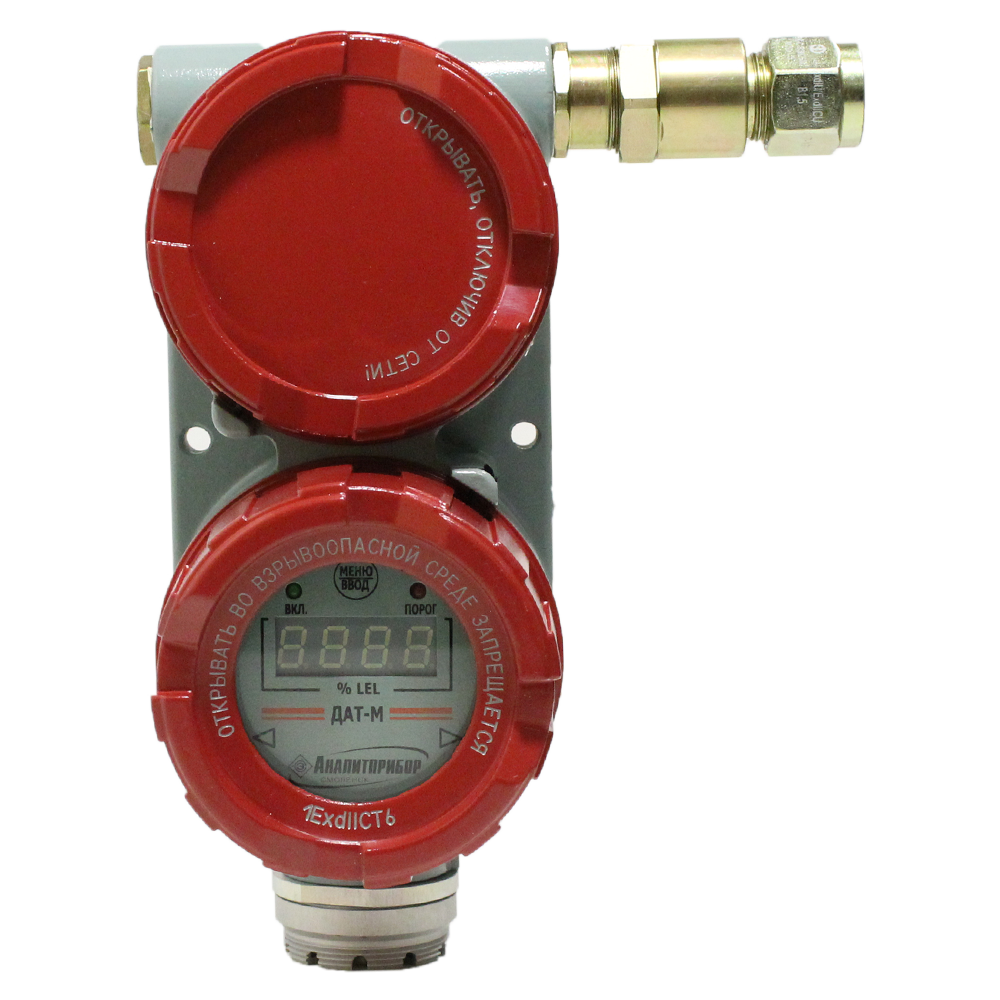

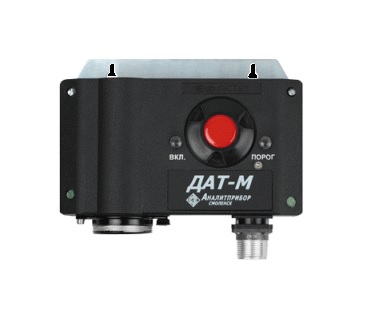

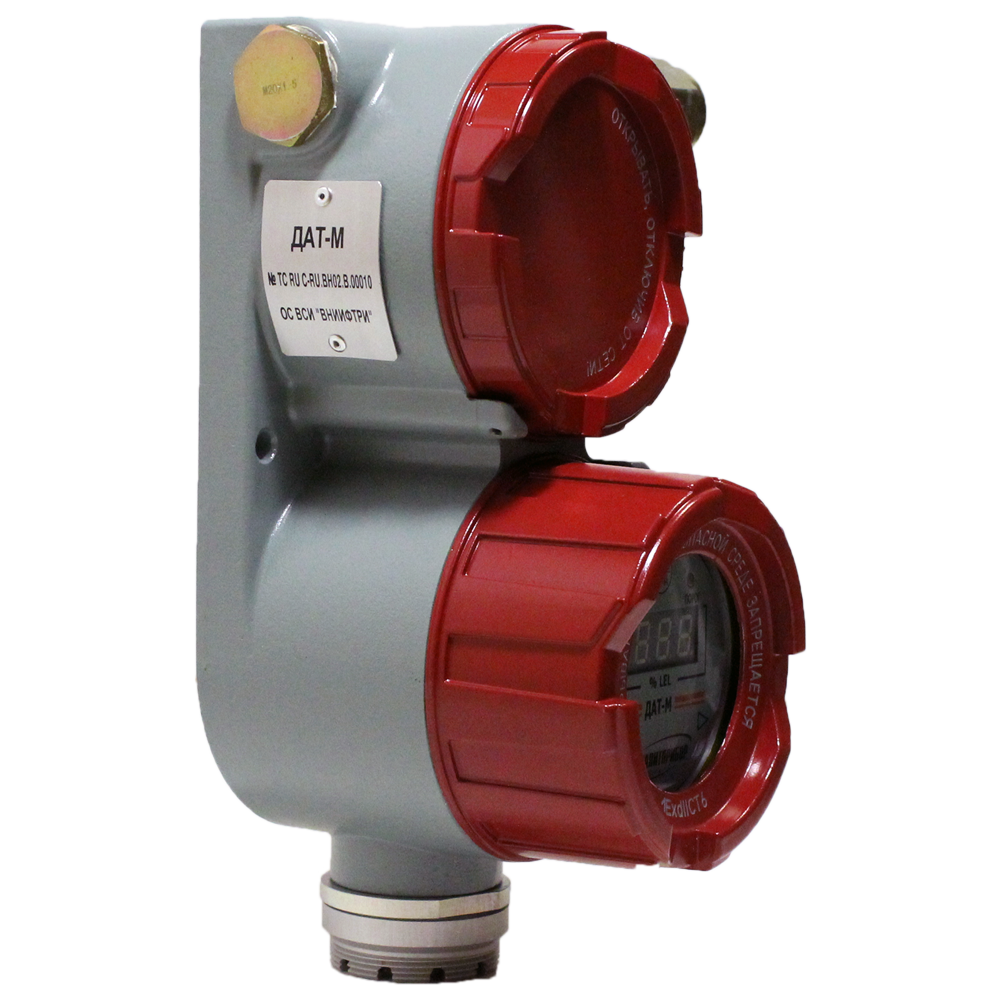

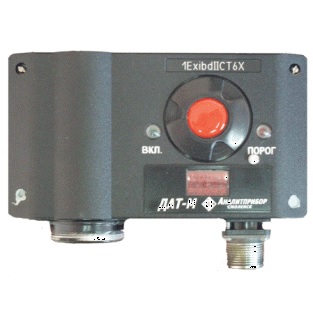

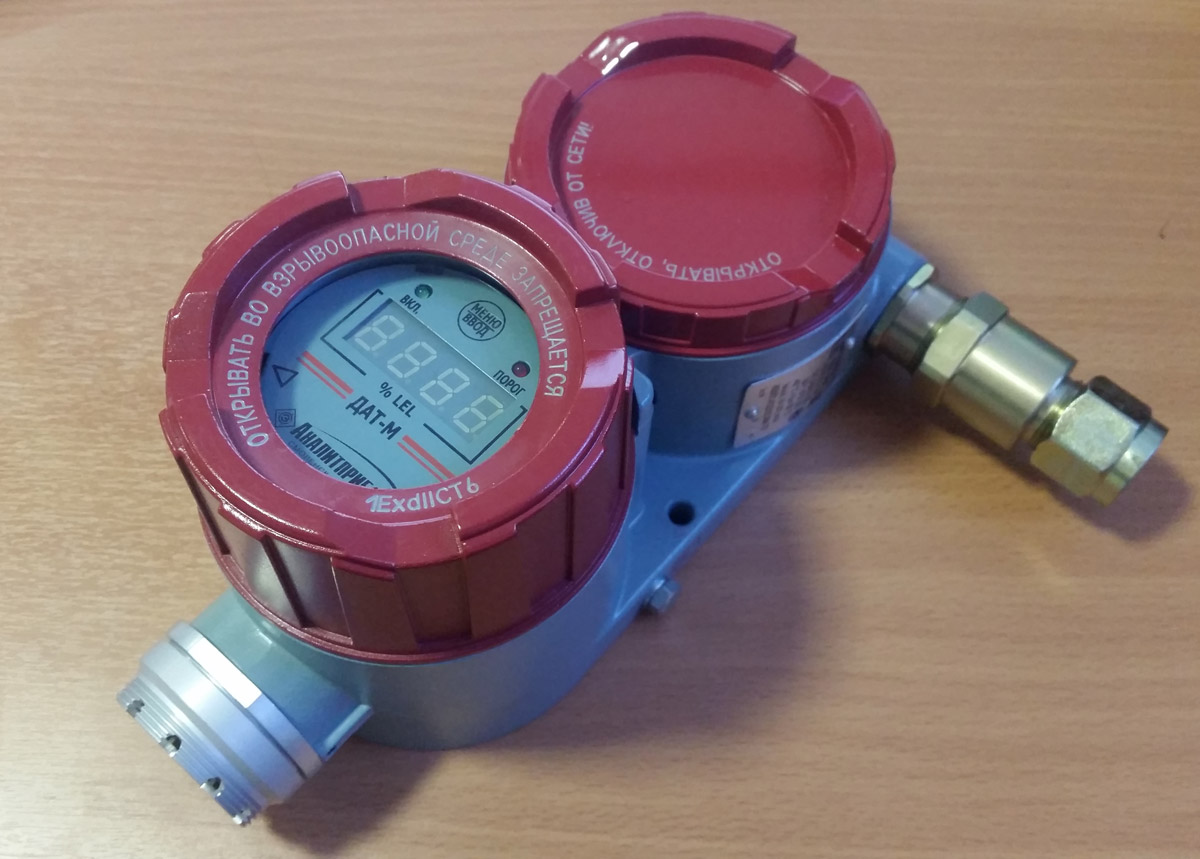

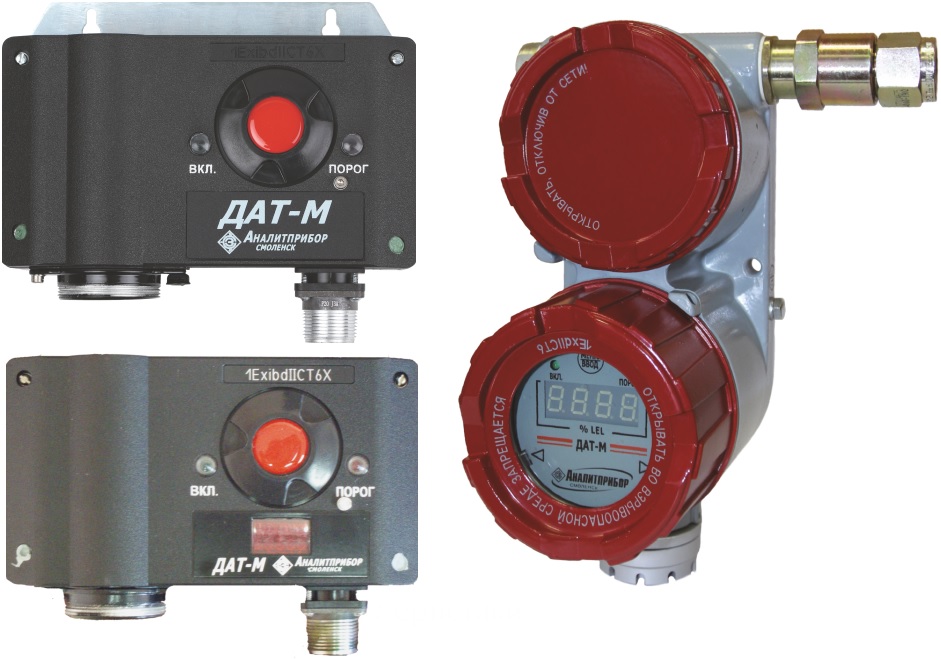

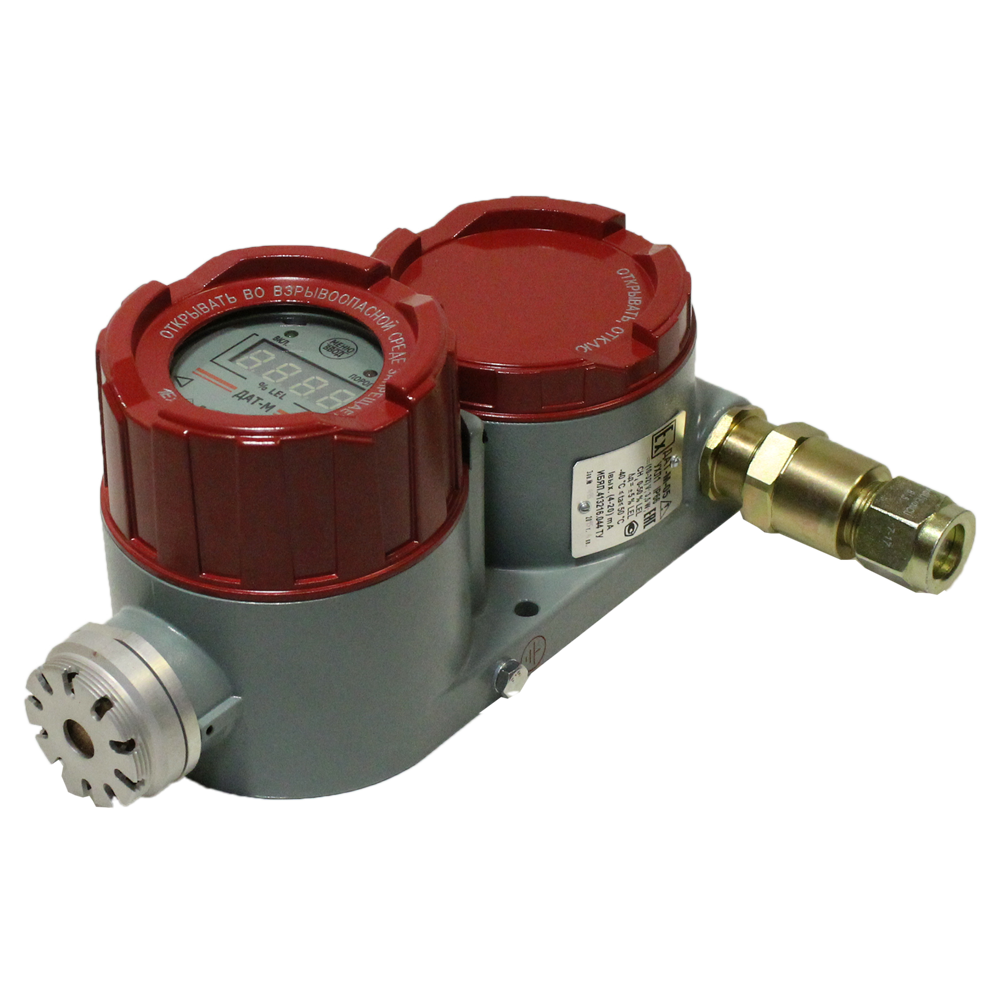

Датчики-сигнализаторы ДАТ-М предназначены для обеспечения безопасности взрыво- и пожароопасных объектов химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в воздухе рабочей зоны помещений и наружных установок которых возможно образование взрывоопасных концентраций горючих газов и паров.
ДАТ-М применяются в составе системы СКАПО и совместно с блоками питания и сигнализации БПС-21М и осуществляют непрерывный автоматический контроль довзрывоопасных концентраций суммы горючих газов и паров.
Принцип действия – термохимический.
Выпускаются следующие модификации датчиков:
Все модификации датчиков-сигнализаторов ДАТ-М могут также работать с другими блоками питания и сигнализации и контроллерами сбора данных, обеспечивающими параметры питания и искробезопасных цепей.
Особенности:
Параметр | Значение |
---|---|
Диапазон измерения, %НКПР | 0 – 50 |
Диапазон показаний (для ДАТ-М-01, ДАТ-М-05, ДАТ-М-06), %НКПР | 0 – 100 |
Регулируемые пороги срабатывания для ДАТ-М-01, ДАТ-М-02, ДАТ-М-05, ДАТ-М-06, %НКПР | Порог1 — 7 Порог2 — 11 |
Порог срабатывания для ДАТ-М-03, ДАТ-М-04 (Уточняется при заказе) | 11 |
Выходной сигнал | 4 – 20мА |
Оперативность срабатывания сигнализации, с, не более | 15 |
Время прогрева, мин, не более | 5 |
Период работы без обслуживания, мес. | 6 |
Питание, В ДАТ-М-04, ДАТ-М-02 (3,2 Вт, искробезопасная цепь) ДАТ-М-03, ДАТ-М-01 (2,5 Вт, искробезопасная цепь) ДАТ-М-06, ДАТ-М-05 (5 Вт, не искробезопасная цепь) |
от 10 до 16 от 10 до 24 от 10 до 32 |
Габариты, мм ДАТ-М-04, ДАТ-М-02, ДАТ-М-03, ДАТ-М-01 ДАТ-М-06, ДАТ-М-05 |
180х60х155 200х135х170 |
Масса, кг, не более ДАТ-М-04, ДАТ-М-02, ДАТ-М-03, ДАТ-М-01 ДАТ-М-06, ДАТ-М-05 |
1,5 4 |
Срок службы прибора, лет, не менее: Сигнализатор Термохимический датчик |
10 3 |
Дополнительные технические характеристики ДАТ-М:
Наименование | Обозначение | Схема подключения | Выходной сигнал | Индикация | Защита |
---|---|---|---|---|---|
ДАТ-М-01 | ИБЯЛ.413216.044 | три провода | вытекающий ток, гальванически связан | Цифровая | Внешние воздействия: IP 54 Взрывозащита: 1ExibdllCT6X |
ДАТ-М-02* | ИБЯЛ.413216.044-01 | Отсутствует | |||
ДАТ-М-03 | ИБЯЛ.413216.044-02 | ||||
ДАТ-М-04 | ИБЯЛ.413216.044-03 | втекающий ток, гальванически связан | |||

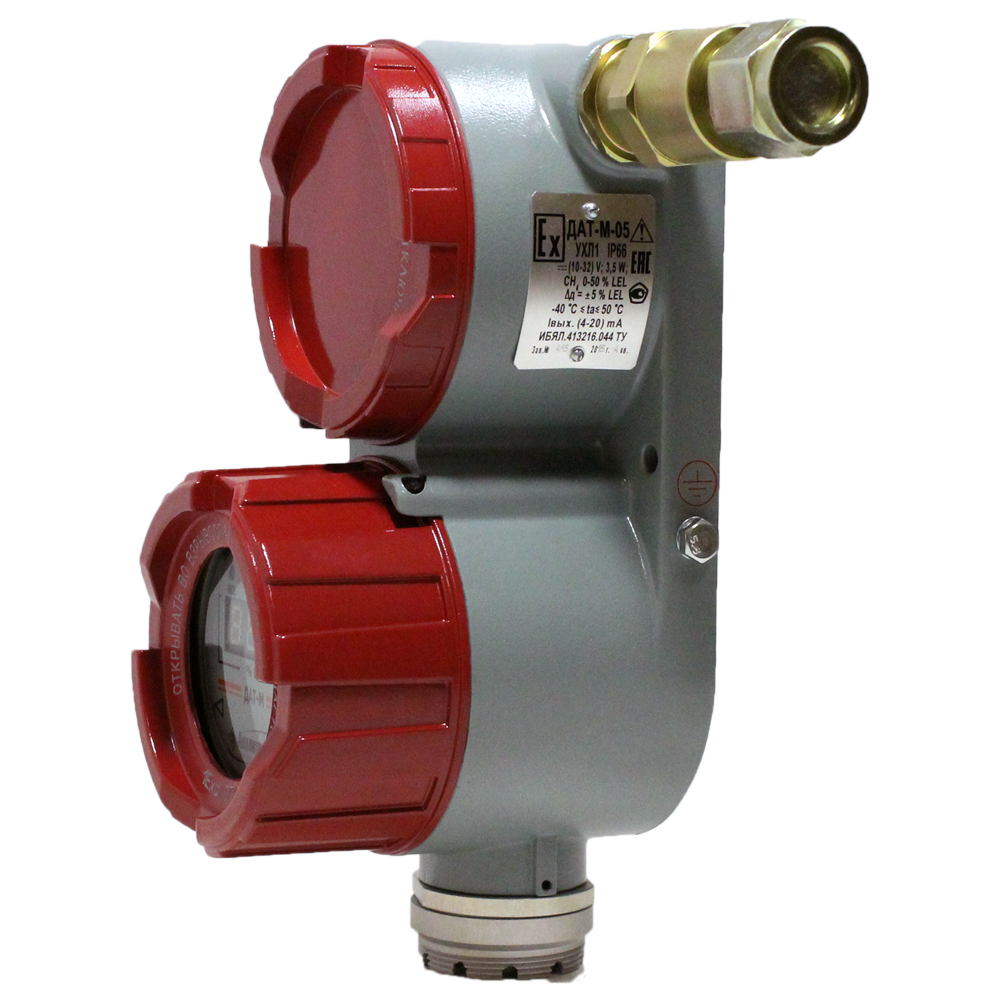

ДАТ-М-05 | ИБЯЛ.413216.044-04 | четыре провода | гальванически развязан | Цифровая | Внешние воздействия: IP 65 Взрывозащита: 1Exd[ib]llCT6 |
ДАТ-М-06 | ИБЯЛ.413216.044-05 | RS485 |
* — ДАТ-М-02 применяется на длинных линиях связи при использовании искрозащиты.
Комплект поставки ДАТ-М:
