Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 «ДБС»

Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 «ДБС» предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в т.ч. в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа «стена в грунте», барретам, плотинам. Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Перед началом испытаний для создания акустического контакта трубы заполняют водой.

Дополнительно прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105.

Преимущества:

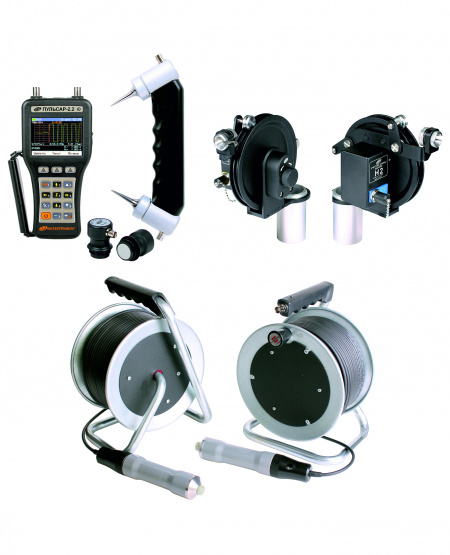

• Завершенность и компактность системы контроля свай и фундаментов
• Подводные водостойкие преобразователи УЗК с разъемами фирмы FISCHER, снабжённые системой защиты от случайного падения в измерительный канал
• Инкрементные датчики положения преобразователей в каналах (энкодеры)
• Кабельные барабаны с вращающимся скользящим контактом, исключающие необходимость предварительной размотки кабеля
• Специализированный прибор для контроля свай и фундаментов + все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2
• Автоматическая стабилизация положения метки первого вступления
• Визуализация принимаемых А-сигналов с режимом осциллографа
• Оперативная оценка качества буронабивных свай

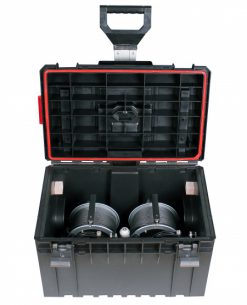

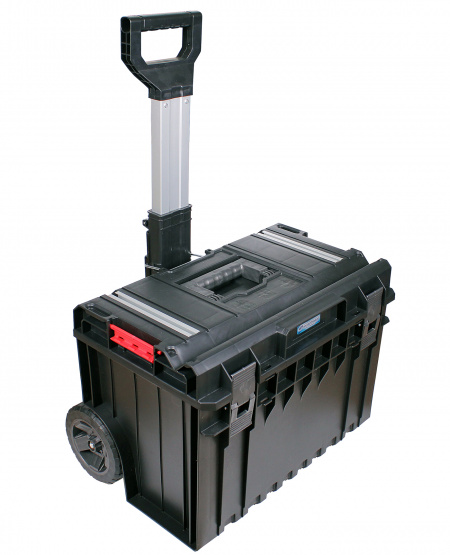

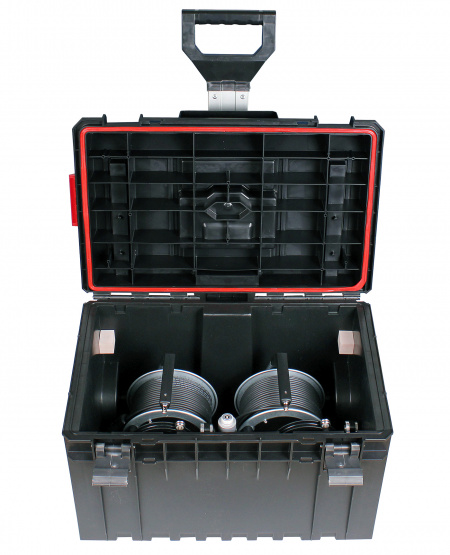

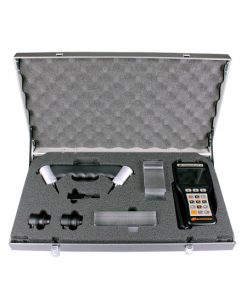

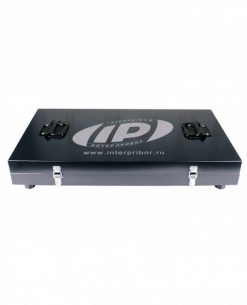

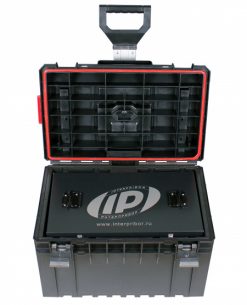

• Выпускается в виде транспортировочного бокса габаритами 768х490х476 мм для комплекта «ДБС» (барабаны, энкодеры и кабели) и дополнительного кейса габаритами 340х283х123 мм для прибора ПУЛЬСАР-2.2

Основные функции:

• Измерение времени и скорости распространения ультразвука в горизонтальных сечениях сваи
• Измерение положения преобразователей в каналах от поверхности сваи
• Формирование результата по автоматически выполняемой серии из 5 измерений
• До 50 тыс. протоколов измерений времени и скорости с А-сигналами, глубиной, датой и временем сгруппированные по зонам контроля (номерам вертикальных каналов)
• Специализированная сервисная компьютерная программа для формирования отчёта об испытании сваи
• Стандартное использование прибора ПУЛЬСАР-2.2:
  – вычисление прочности и класса бетона по универсальным (ГОСТ 17624 и рекомендации ЦНИИОМТП) и собственным градуировочным зависимостям
  – возможность ввода до 30 градуировочных характеристик пользователя
  – определение глубины трещин по Российскому и Английскому методам
  – вычисление плотности, модуля упругости и звукового индекса материалов
  – сервисная компьютерная программа, USB интерфейс
  Русский и английский язык меню и текстовых сообщений

Специализированная сервисная компьютерная программа:

• Считывание из памяти прибора результатов измерений (А-сигналов, времени и скорости УЗК, положения преобразователей и др. сведений об объекте)
• Формирование отсчета об испытании сваи
• Экспорт считанного массива в Excel, текстовый формат и другие приложения
