Дефектоскоп FOCUS PX / PC / SDK
Загрузка...Компания Olympus предлагает полное интеграционное решение на базе фазированных решеток, отвечающее самым высоким требованиям клиентов. Данное решение включает высокопроизводительное и гибкое устройство сбора данных FOCUS PX; программное обеспечение для сбора и анализа данных FocusPC; два пакета средств разработки ПО (SDK) FocusControl и FocusData для персонализации пользовательского интерфейса (в зависимости от приложения), управления FocusPC и полной автоматизации системы контроля.

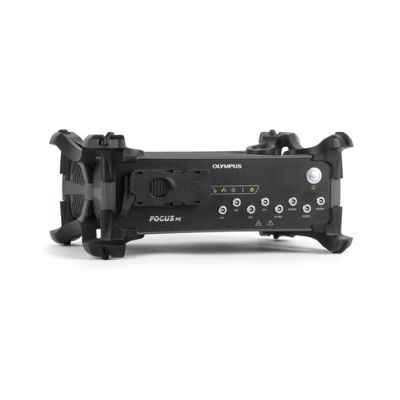

Устройство FOCUS PX:
Превосходное качество сигнала
FOCUS PX обеспечивает высочайшее качество сигнала и улучшенное отношение сигнал-шум, благодаря последним технологиям Olympus в области УЗК.
- До 12 дБ Улучшенное ОСШ;
- До 4 УЗ-каналов.
Эффективность и масштабируемость

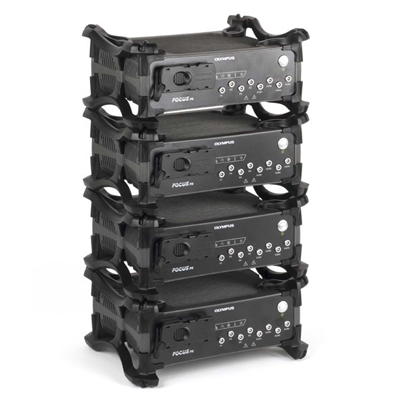

FOCUS PX оснащен новейшими технологиями в области ФР, имеет улучшенные характеристики и высокую скорость контроля в самых требовательных и жестких условиях. Возможность параллельного использования до четырех устройств FOCUS PX обеспечивает максимальную скорость контроля и расширенную конфигурацию с несколькими преобразователями
- До 4 FOCUS PX в параллельном режиме работы;
- До 30 МБ/с Скорость обработки данных.
Быстрое программирование
Оптимизированный коммуникационный процесс FOCUS PX значительно сокращает время программирования, минимизируя время обработки информации и улучшая навыки оператора.
Прочность
FOCUS PX имеет прочный корпус, предназначенный для работы в самых неблагоприятных производственных условиях. Корпус прибора отвечает требованиям стандарта IP65, имеет несколько теплообменных пластин для оптимального рассеяния тепла.
- До 40 °C Рабочая температура;
- Соответсвие IP65.
Легкая интеграция
Защитные накладки FOCUS PX легко снимаются, открывая доступ к четырем винтовым отверстиям для установки прибора на сканер или систему контроля.
Простая кабельная разводка

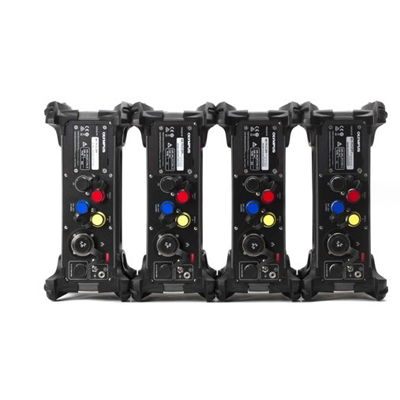

Устройства FOCUS PX синхронизируются друг с другом путем простой разводки кабелей. Это позволяет получать все сигналы ввода-вывода одним устройством, сокращая кабельную разводку и в целом упрощая интеграцию оборудования.
Быстрый и легкий монтаж
Быстрая установка позволяет расположить FOCUS PX максимально близко к преобразователям, сокращая кабельную прокладку и оптимизируя качество сигнала.Четыре винтовых отверстия для установки прибора на любой сканер.
Технические характеристики FOCUS PX:
| Каналы ФР (PA) | 16:64PR: 64 16:128PR/32:128PR: 128 |
| Число генераторов | 16:64PR/16:128PR: 16 последовательных элементов 32:128PR: 32 последовательных элемента |
| Каналы УЗ (UT) | 4 УЗ-канала специального назначения (8 разъемов для импульс-эхо и раздельно-совмещенного режима) |
| Скорость сбора данных | До 30 МБ/с (1 FOCUS PX) До 60 МБ/с (от 2 до 4 FOCUS PX) |
| Скорость сбора данных | До 20000 12-битных A-сканов/с, 750 точек каждый |
| Разрешение амплитуды | 8-бит / 12-бит |
| Максимальное число образцов A‑скана | 16380 |
| Сжатие данных в режиме реального времени | от 1 до 2000 |
| Детектирование | Полная волна (FW), положительная полуволна (HW+), отрицательная полуволна (HW–) и радиосигнал (RF) |
| Фильтр | Цифровые фильтры (полосовые, высокочастотные и низкочастотные) |
| Напряжение | PA : 4 В, 9 В, 20 В, 40 В, 80 В и 115 В UT : 50 В, 100 В и 190 В |
| Усиление | PA : 80 дБ (46 дБ аналоговый + 34 дБ цифровой) UT : 120 дБ (цифровой) |
| Длительность импульса | PA : от 30 до 500 нс (с шагом 2,5 нс) UT : от 30 до 1000 нс (с шагом 2,5 нс) |
| Полоса пропускания (-3дБ) | PA : от 0,6 до 17,8 МГц UT : от 0,25 до 28 МГц |
| Количество лучей | До 1024 |
| Частота зондирующих импульсов (ЧЗИ) | от 1 Гц до 20 кГц |
| Усреднение в режиме реального времени | PA : 1, 2, 4, 8, 16 UT : 1, 2, 4, 8, 16, 32, 64 |
| Количество стробов | 4 для обнаружения; 1 для синхронизации |
| Кодировщик | 2-осевой (квадратура, по часовой стрелке) |
| Сетевой интерфейс | 1000BASE-T |
| Размер (Ш x В x Г) С накладками: |
30,7 × 13,5 × 23,6 см |
| Размер (Ш x В x Г) Без накладок: |
27,6 × 9,2 × 23,1 см |
| Вес С накладками: |
4,8 кг |
| Вес Без накладок: |
4,2 кг |
| Нормы IP | IP65 |
