Дефектоскоп искровой ДКИ-3К
ТУ 4276-038-12719185-2013
Дефектоскоп искровой ДКИ-3К предназначен для качественной оценки изоляционного покрытия различных трубопроводов (кабелей) при строительстве или в эксплуатации.
Индикатором наличия воздушных промежутков в изоляции или недостатка толщины изоляции является электрический пробой между электродом высоковольтного пробника и трубой. При этом труба (кабель) предварительно соединяются с клеммой заземления прибора или непосредственно, или через грунт.
Испытательное напряжение для оценки качества изоляции имеет вид коротких одно полярных импульсов. Их амплитуда выбирается оператором в блоке контроля и стабилизируется автоматически.

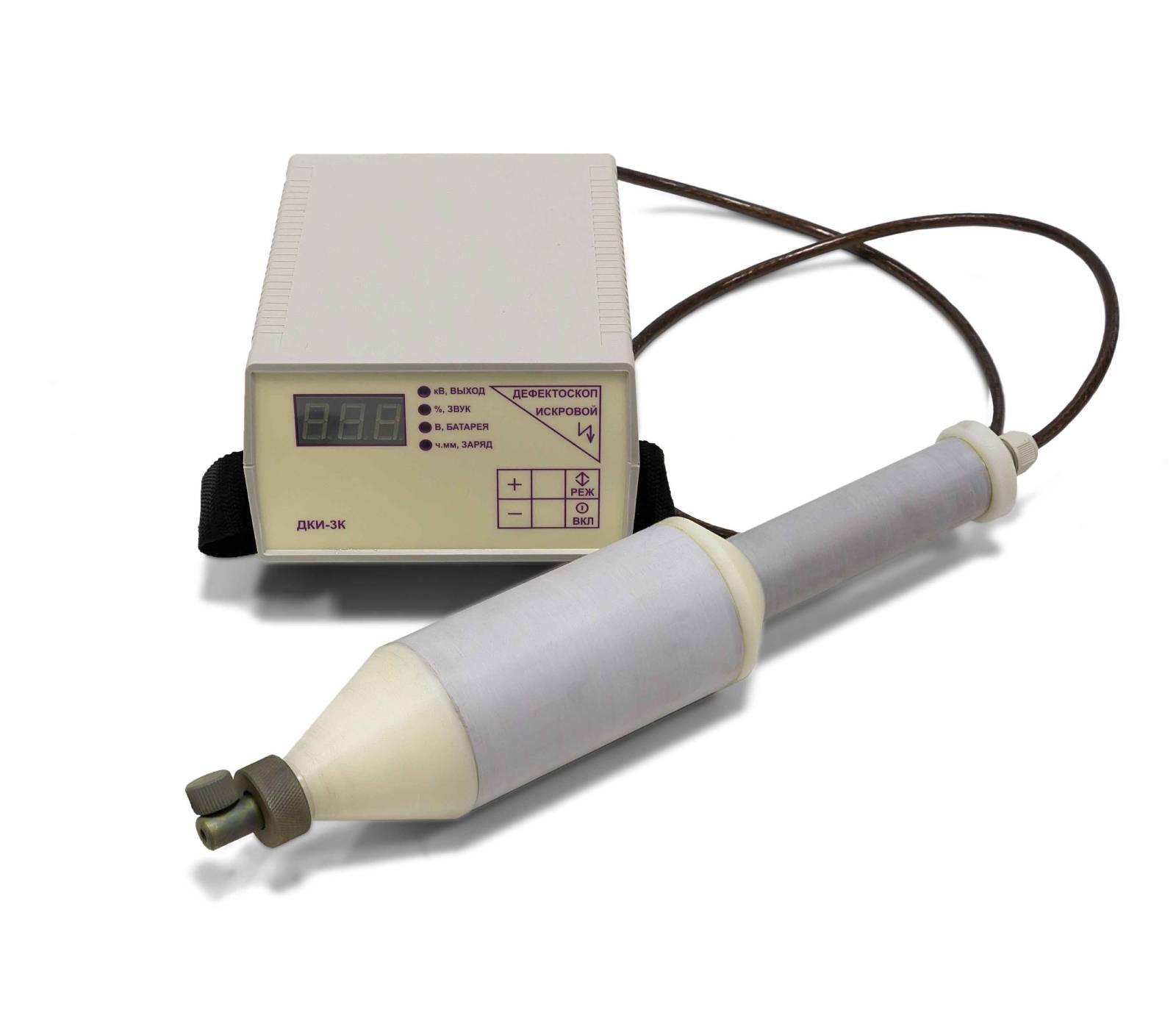

Дефектоскоп состоит из блока контроля, высоковольтного пробника со съемными электродами разной формы и средств заземления (провод, штырь, клипсы). Конструкция прибора позволяет его использование в полевых условиях практически круглый год (в сухую погоду).
Технические характеристики ДКИ-3К:
| 1. | Диапазон толщины контролируемых покрытий, мм | до 9 |
| 2. | Расстояние между двумя дефектами, фиксируемыми как раздельные, мм | ≥25 |
| 3. | Диаметры труб, мм | от 89 до 235 |
| 4. | Амплитуда импульсов напряжения на электроде высоковольтного пробника прибора задается и автоматически стабилизируется в диапазоне, кВ | от 1 до 36 |
| 5. | Частота повторения высоко-вольных импульсов, Гц | 45÷55 |
| 6. | Скорость перемещения электрода высоковольтного пробника по проверяемой поверхности, не более, м/с | 0,3 |
| 7. | Потребляемая мощность (при максимальном выходном напряжении), не более, Вт | 2 |
| 8. | Время непрерывной работы прибора с полностью зараженными аккумуляторами, не менее, ч | 8 |
| 9. | Напряжение питания, В | 9,6-11,5 |
| 10. | Габаритные размеры, мм: | |
| блока контроля | 200х140х80 | |
| высоковольтного пробника | 350х63х63 | |
| 11. | Масса, кг: | |
| блока контроля | 1 | |
| высоковольтного пробника | 0,5 | |
| 12. | Условия эксплуатации: | |
| температура, °С | от -20 до +40 | |
| относительная влажность воздуха, не более, % | 90 | |

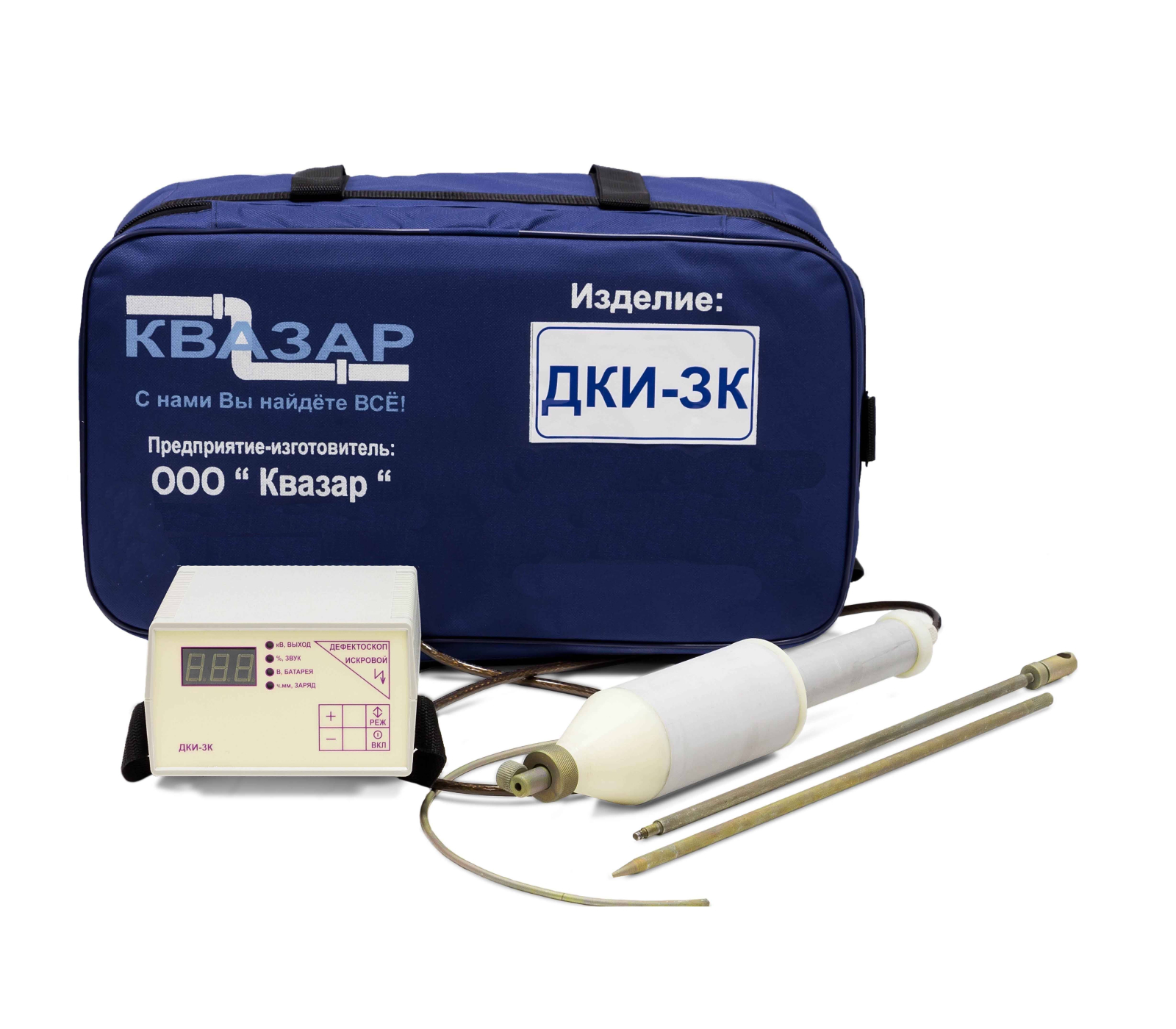

Комплект поставки дефектоскопа ДКИ-3К:
| 1. | Блок контроля | 1 |
| 2. | Пробник высоковольтный | 1 |
| 3. | Провод заземления (10 м) с крючками | 1 |
| 4. | Штырь заземления | 1 |
| 5. | Клипса магнитная | 1 |
| 6. | Провод (5 м) для подключения клипсы магнитной к прибору | 1 |
| 7. | Электрод (щуп) дугообразный (∅244 мм) | 1 |
| 8. | Выпрямитель сетевой 12В, 0.5А (штекер DC 5.5/2.1mm) для зарядки | 1 |
| 9. | Шнур зарядки от гнезда прикуривателя 1.5 м (штекер прикуривателя — штекер DC 5.5/2.1mm) | 1 |
| 10. | Паспорт, техническое описание и руководство по эксплуатации | 1 |
| 11. | Кейс | 1 |
