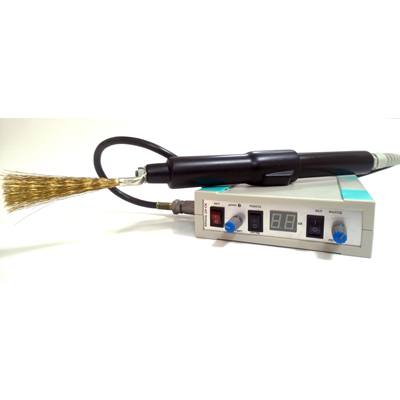

Дефектоскоп Крона-2И-СК предназначен для контроля сплошности полимерных, эпоксидных, эмалевых и битумных изоляционных покрытий магистральных трубопроводов в процессе их строительства. Принцип действия электроискрового дефектоскопа состоит в электрическом пробое между щупом, касающимся изоляционного покрытия и поверхности трубопровода, которые подключены к различным полюсам источника напряжения.
При наличии сквозных дефектов изоляции, возникает искровой пробой, о чем КРОНА-2ИС оповещает с помощью подачи световых и звуковых сигналов.
Благодаря своим техническим характеристикам дефектоскоп позволяет осуществлять сплошной контроль изоляции трубопроводных магистралей диаметром от 219 до 1600 мм. А при комплектации специальным щупом (приобретается отдельно), возможна также проверка изоляционного материала труб небольшого диаметра (от 57 до 193,7 мм). При этом электроискровой дефектоскоп КРОНА-2И-СК не имеет ограничений по диаметру трубопровода на выборочный контроль битумного, полимерного, эмалевого, а также эпоксидного покрытия.
Дефектоскоп характеризуется высокой точностью измерений. При толщине изоляционного покрытия от 0,35 до 9 мм он способен обнаруживать дефекты диаметром от 0,3 мм.
КРОНА-2И-СК работает от встроенной аккумуляторной батареи. Емкость автономного источника энергии обеспечивает не менее 8 часов работы аппарата.
Один из способов применения аппарата — использование его в составе автоматических систем контроля изоляционного покрытия трубопроводных магистралей. Для этой цели КРОНА-2И-СК комплектуется выходами для подключения к системе сигнализации об обнаружении дефектов (световая и звуковая).
Диапазон регулировки высоковольтного испытательного напряжения на электроде,кВ | 0..30 |
Толщина контролируемых покрытий, мм | 0,2…12 |
Диаметр контролируемых трубопроводов, мм | 219…1600 |
Питание: от аккумуляторной батареи, В |
12 |
Время непрерывной работы от аккумуляторной батареи, ч | 8 |
Габаритные размеры: блока контроля, мм |
215х115х185 |
Масса: блока контроля, кг трансформатора высоковольтного, кг |
2,2 1,8 |
Температура окружающего воздуха, С | -30°С …+ 50°С |
