Дефектоскоп МД-6 магнитопорошкового принципа работы
Назначение и область применения:
ТУ 427631-022-12719185-2010
Дефектоскоп магнитопорошковый МД-6 представляет собой портативный прибор неразрушающего контроля состояния металлоконструкций и целостности их изоляции. Прибор предназначен для определения локализации дефектов в виде сколов, трещин, флокенов, несплавлений, шероховатостей, волосовин в поверхности ферромагнитных металлов, нарушения защитного слоя, а также для определения размеров повреждения и глубины их залегания.
Прибор используется при магнитопорошковой дефектоскопии следующих объектов:
- трубопроводов;
- сварных соединений;
- строительных арматурных металлоконструкций;
- барабанов-сепараторв, экономайзеров, топочных экранов и других компонентов котельных установок;
- подъемных механизмов, в частности, строительной техники, лифтов;
- деталей и механизмов железнодорожного транспорта.
Устройство и принцип работы:
Магнитопорошковый дефектоспоп МД-6 состоит из намагничивающего блока, включающего в себя постоянные магниты и шарнирный магнитопровод, задача которых заключается в наведении электромагнитного поля в металличском объекте; измерителя намагничивающего тока для управления его значением; набора полюсных наконечников; измерительной лупы для осмотра поверхности объекта; емкостей для порошка или суспензии; кисти для нанесения порошка и образца МО-3 с эталонной дефектограммой.
Прибор работает следующим образом: сначала нановится либо магнитный порошок (сухой метод), либо суспензия (влажный способ), при помощи намагничивающих свойств которых магнитопорошковый дефектоскоп наводит электромагнитное поле в поверхностном слое исследуемого объекта. В результате действия поля частицы порошка приобретают определенную упорядоченную структуру, образуя индикаторную картинку, состоящую из полосок или валиков.
При помощи лупы осуществляется визуальный контроль, полученная картинка сравнивается с эталонной и делается вывод о наличии или отсутсвии дефекта, а также о его форме и размерах.
Технические характеристики МД-6:
| № | Наименование параметра | Значение | |
| 1. | Нормальная составляющая напряженности магнитного поля на торцевых поверхностях цилиндрических полюсных наконечников, установленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, А/см: | ||
| в центре, не менее | 800 | ||
| по краям (1..2 мм от края), не менее | 1100 | ||
| 2. | Сила отрыва намагничивающих блоков с цилиндрическими полюсными наконечниками и с шарнирным магнитопроводом, не менее, кг (Н) | 30 (≈300) | |
| 3. | Расстояние на контролируемой поверхности между полюсными наконечниками, вставленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, мм | 90-120 | |
| 4. | Габаритные размеры, мм: | ||
| намагничивающего блока | 44х44х55 | ||
| диаметр шарнирного магнитопровода | 30 | ||
| длина тросовой перемычки | 500 | ||
| сумки-контейнера | 375х295х70 | ||
| 5. | Масса намагничивающего блока, кг | 0,6 | |
| 6. | Масса полного комплекта дефектоскопа МД-6, кг | 5,3 | |

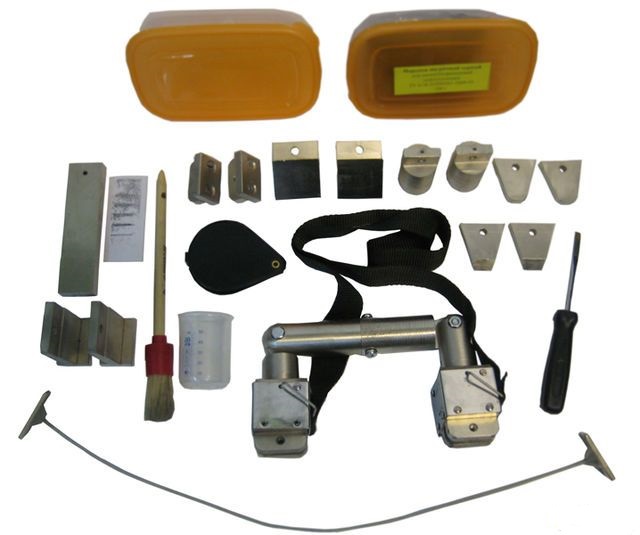

Комплект поставки МД-6:
- намагничивающие блоки — 2шт.;
- шарнирный магнитопровод — 1шт.;
- полюсный наконечник №1 — 2шт.;
- полюсный наконечник №2 — 2шт.;
- полюсный наконечник №3 — 2шт.;
- полюсный наконечник №4 — 2шт.;
- полюсный наконечник №5 — 2шт.;
- полюсный наконечник №6 — 2шт.;
- образец МО-3 — 1шт.;
- дефектограмма — 1шт.;
- мерка для порошка — 1шт.;
- емкость для порошка и суспензии — 2шт.;
- порошок магнитный — 0,2 кг;
- тросовая перемычка — 1шт.;
- лупа — 1шт.;
- кисть — 1шт.;
- отвертка — 1шт.;
- сумка-контейнер — 1шт.;
- паспорт — 1шт.
