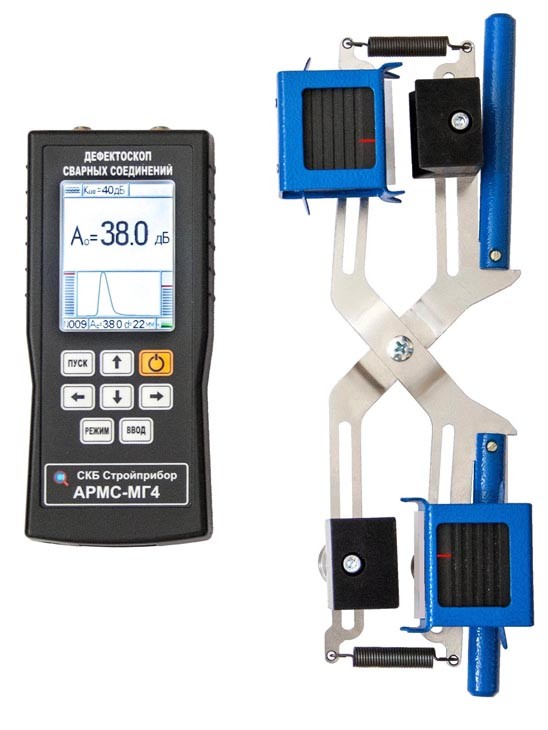

Дефектоскоп сварки арматуры АРМС-МГ4 (Цветной дисплей)
Загрузка...
Дефектоскоп АРМС-МГ4 предназначен для ультразвукового контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм в соответствии с ГОСТ 23858, СТО 02495307-002-2008 теневым и зеркально-теневым методами при монтаже сборных и возведении монолитных ж/б конструкций.
При теневом методе контроля о наличии дефекта судят по уменьшению амплитуды УЗ-колебаний, прошедших от излучателя к приемнику. Чем больше размер дефекта или чем больше дефектов, тем меньше амплитуда прошедшего сигнала.
При зеркально-теневом методе признаком обнаружения дефекта служит ослабление амплитуды сигнала, отраженного от противоположной поверхности изделия. Дополнительными преимуществами этого метода по сравнению с теневым являются односторонний доступ и более уверенное обнаружение дефектов, расположенных в корне шва.
Для проведения контроля сварных соединений используются:
- механическое устройство «Клещи» по ГОСТ 23858;
- механическое приспособление «Скоба» по СТО 02495307-002-2008 для сварных соединений, выполненных на стальных скобах-накладках там, где доступ с помощью приспособлений типа «Клещи» затруднен.
Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.
Технические характеристики АРМС-МГ4 (Цветной дисплей):
| Наименование характеристик | АРМС-МГ4 (Цветной дисплей) |
| Динамический диапазон приемного тракта дефектоскопа, дБ | от 0 до 50 |
| Границы линейности динамического диапазона, дБ | от 15 до 45 |
| Диапазон установки коэффициента усиления (с шагом), дБ | 5…75 (1; 5; 10) |
| Пределы допускаемой абсолютной погрешности измерения амплитуд сигналов, дБ | ± 1 |
| Частота зондирующего импульса, МГц | 2,5 ± 0,2 |
| Номинальное значение угла ввода ПЭП, градус | 65 |
| Габаритные размеры, не более: | |
| — электронного блока, мм | 160×70×25 |
| — механического устройства с датчиками, мм | 300×100×80 |
| Электропитание от встроенного Li-Po аккумулятора, напряжение, В | 3,7 |
| Потребляемый ток в режиме измерения, мА, не более | 380 |
| Потребляемый ток в остальных режимах, мА, не более | 125 |
| Масса дефектоскопа, кг, не более | 1,93 |
| Средний срок службы, лет | 10 |
