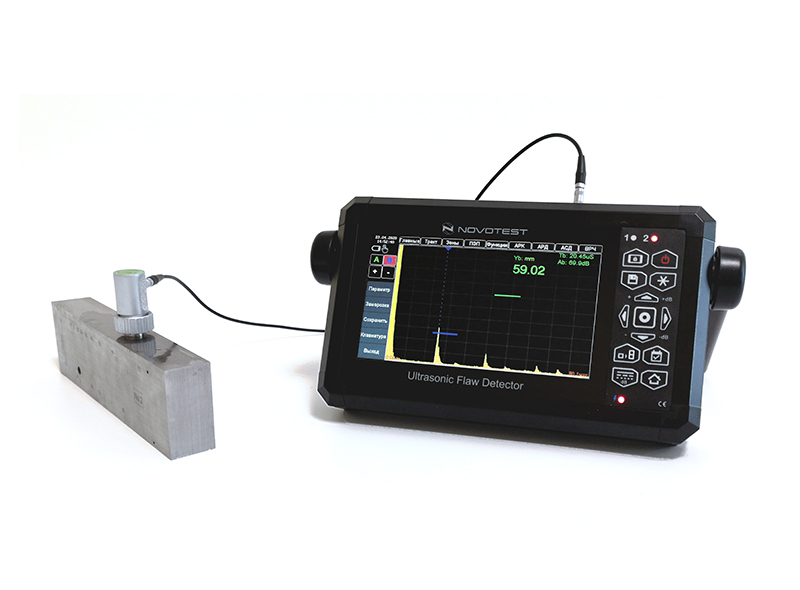

Дефектоскоп ультразвуковой NOVOTEST УД3701
Ультразвуковой дефектоскоп NOVOTEST УД3701 разработан для обнаружения внутренних дефектов, таких, как несплошности и неоднородности материалов в изделиях и сварных швах, измерения глубины и позиции...
Загрузка...
снят с пр-ва
снят с пр-ва
Ультразвуковой дефектоскоп NOVOTEST УД3701 разработан для обнаружения внутренних дефектов, таких, как несплошности и неоднородности материалов в изделиях и сварных швах, измерения глубины и позиции их появления, измерения толщины и измерения скорости распространения и затухания ультразвуковых волн в материале (металлы, пластмассы, стекло и пр.).
Большой тачскрин (сенсорный экран), легкий и эргономичный ударопрочный металлический корпус, самая передовая электронная начинка и функциональные возможности делают NOVOTEST УД3701 незаменимым инструментом современного дефектоскописта.
Прибор внесен в Госреестр СИ РФ и подлежит поверке.
НАЗНАЧЕНИЕ:
- контроль качества сварных швов;
- поиск внутренних дефектов в материале;
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала;
- измерение толщины изделия.
ОСОБЕННОСТИ:
- Диапазон частот с плавной регулировкой от 0.2 до 10MHz;
- Два независимо управляемых входа (А и Б);
- Автоматическое или ручное построение кривой ВРЧ (16 точек);
- Два вида представления сигналов: детектированый и радио;
- Построение и обработка в дефектоскопе A развертки;
- Режимы: огибающей, заморозки и отображения хода луча;
- Память результатов и настроек, соединение с компьютером;
- Дальнейшая обработка результатов с использованием специальной компьютерной программы;
- Большой 7 дюймовый тачскрин;
- Минимальный вес 1,1 кг для полноформатного ультразвукового дефектоскопа;
- Выгодная цена.
Технические характеристики NOVOTEST УД3701:
| Развертка | мин.: 0 — 14 мкс макс.: 0 — 1000 мкс с шагом 25 нс |
| Задержка | от 0 мкс до 1000 мкс с шагом 25 нс |
| Максимальная толщина контролируемого материала |
до 6000 мм (эхо-режим) для стали |
| Диапазон скоростей | 1000 — 9999 м/с |
| Задержка в призме | 0 — 100 мкс с шагом 25 нс |
| Демпфирование | 50 Ом |
| Входной импенданс | 50 Ом / 600 Ом |
| Зондирующий импульс | импульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс |
| Частота повторений ЗИ | автоматически регулируемая от 10 до 100Гц |
| Аналоговый усилитель | широкополосный 0.4-20 МГц (-6 дБ) |
| Диапазон регулировки усиления |
126 дБ, с шагом 0.5 дБ |
| Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 70 дБ, 12 дб/мкс с построением кривой по 16 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) |
построение по 16 точкам, регулируемая по высоте |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов |
| Детектирование | Позитивная или негативная полуволна, полная, радио-сигнал (во всем диапазоне сканирования), |
| Отсечка | компенсированная, 0 — 90% высоты экрана |
| Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
| Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Измерение амплитуды | в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
| Дисплей | 7″ тачскрин 155 х 85 мм |
| Память | Ограничена емкостью CD карты |
| Интерфейс | USB, Bluetooth опционально |
| Разъемы преобразователей | 2 Lemo |
| Аккумулятор | Li-Ion 12 a/ч |
| Время работы | до 10 часов |
| Напряжение питания | 5 в. |
| Диапазон рабочих температур |
от -30°C до +55°C |
| Размер (В x Ш x Д) | 50 мм x 150 мм x 250 мм |
| Масса | 1,1 кг |
Комплект поставки NOVOTEST УД3701 :
- ультразвуковой дефектоскоп NOVOTEST УД3701 (электронный блок)
- преобразователи:
- тип П111 – 1 шт
- тип П121 – 1 шт
- кабель соединительный Lemo-Lemo
- аккумулятор
- зарядное устройство
- кабель для подключения к компьютеру
- контактная жидкость
- паспорт
- руководство пользователя
- кейс.
Дополнительные опции для заказа:
- свидетельство о поверке
- защитный чехол с регулируемыми ремнями
- дополнительные преобразователи к дефектоскопу
- дополнительные кабели к дефектоскопу
- дополнительное зарядное устройство
- стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие)
- стандартные образцы предприятия с отражателями типа зарубка, плоскодонное сверление и другие
- стандартные образцы предприятия для настройки глубиномера (ступенька)
- контактная жидкость (гель) для ультразвукового контроля
