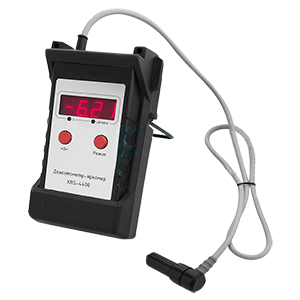

Денситометр-яркомер XRS-4400

Денситометр-яркомер XRS-4400 изготавливается в соответствии с ТУ 26.51.66-075-96651179-2017 и предназначен для измерения диффузной оптической плотности почернения рентгеновской плёнки и яркости светодиодных и аналоговых (ламповых) источников света. Сочетание в одном приборе режимов денситометра и яркомера делает данную модель уникальной, не имеющей аналогов на рынке. Прибор внесён в государственный реестр средств измерений под номером 77805-20 и поставляется с поверкой.

Прибор сочетает в себе следующие функциональные возможности:

• Измерение оптической плотности рентгеновских снимков до 6 Б.
• Измерение светового потока яркостью до 2 000 000 Кд/м².
• Возможность измерения оптической плотности с применением негатоскопов, в которых реализована схема регулировки яркости с широтно-импульсной модуляцией.
• Возможность работы от встроенного аккумулятора и от сетевого адаптера.

Денситометр XRS-4400 имеет два режима работы:

• режим «Денситометр» — измерение оптической плотности в диапазоне 0,01 ÷ 5,0 Б и индикация оптической плотности до 6,0 Б;
• режим «Яркомер» — измерение яркости светового потока в диапазоне 1 ÷ 200 000 Кд/м² и индикация яркости светового потока до 2 000 000 Кд/м².

Денситометр-яркомер XRS-4400 — принцип работы

Основан на преобразовании светового потока, сразу попадающего или прошедшего через исследуемый материал на измерительный зонд, в электрический сигнал, с последующим преобразованием этого сигнала на микропроцессоре в значения яркости или оптической плотности, которые отображаются на цифровом индикаторе в зависимости от выбранного режима измерений.

Органы индикации и управления денситометром яркомером XRS-4400

Определение оптической плотности

Вычисление оптической плотности D осуществляется микропроцессором в режиме измерения «D». Значение D представляет собой десятичный логарифм отношения падающего светового потока Ф₀ (нулевая точка) к световому потоку Ф проходящему через рентгеновскую плёнку. В качестве источника света выступает негатоскоп.

Определение значения оптической плотности производится в два этапа: установка 0 и проведение измерений. Чтобы обеспечить одинаковую яркость при выполнении измерений, определение плотности почернения и установка нуля должны производиться, по возможности, на одном и том же участке экрана негатоскопа.

Установка нулевой точки измерений

Чтобы установить нулевую точку, необходимо приложить оптический датчик денситометра к экрану негатоскопа. Яркость свечения экрана негатоскопа в процессе установки нуля и во время измерения оптической плотности должна оставаться постоянной. Обнуление денситометра XRS-4400 по световому потоку Ф₀ происходит при нажатии кнопки установки нуля.

Измерение плотности почернения участка рентгеновского снимка

Чтобы измерить оптическую плотность на определённом участке рентгеновского снимка, необходимо разместить его на экране негатоскопа и приложить к нему светочувствительный датчик. Значение оптической плотности (Бел: Б — единица логарифмического отношения физической величины к одноимённой физической величине) высвечивается на цифровом четырёхразрядном индикаторе.

Измерение яркости светового потока

Яркость светового потока определяется в режиме измерения «х10³ Кд/м²». Значение яркости отображается на дисплее устройства когда оптический датчик приложен к осветительному прибору. Дополнительная калибровка денситометра-яркомера XSR-4400 в этом режиме не требуется.

XRS-4400 не нуждается в каком-либо периодическом обслуживании. В случае сильного загрязнения светового канала измерительного щупа и заметного падения чувствительности денситометра-яркомера необходимо произвести процедуру очистки датчика.
