Диафаноскоп ЯНТАРЬ

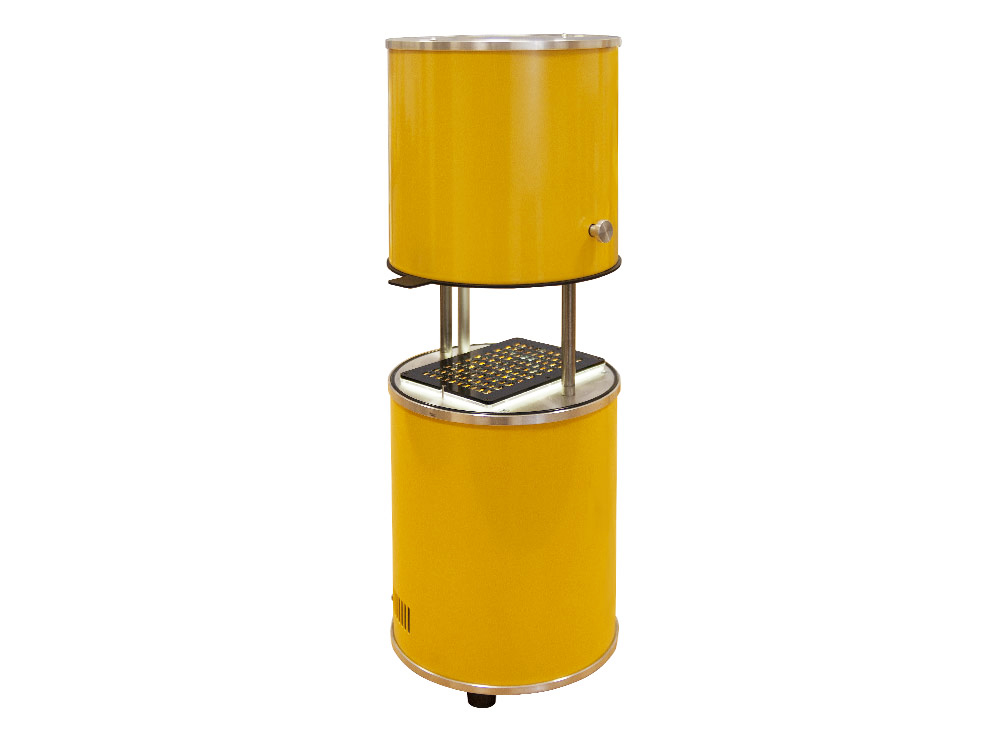

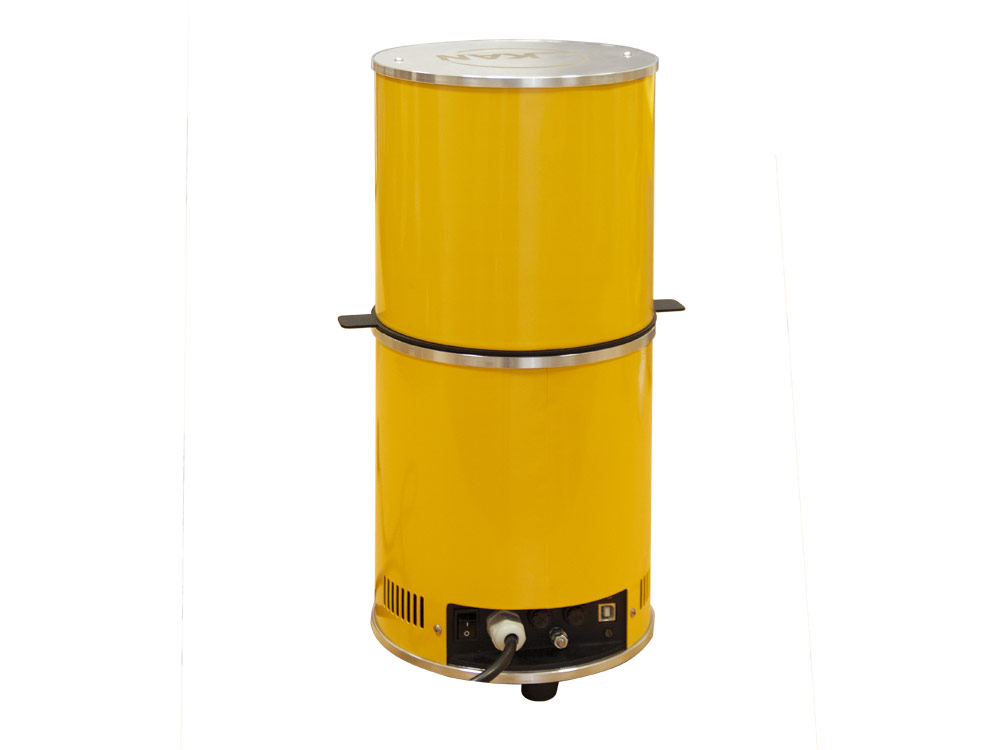

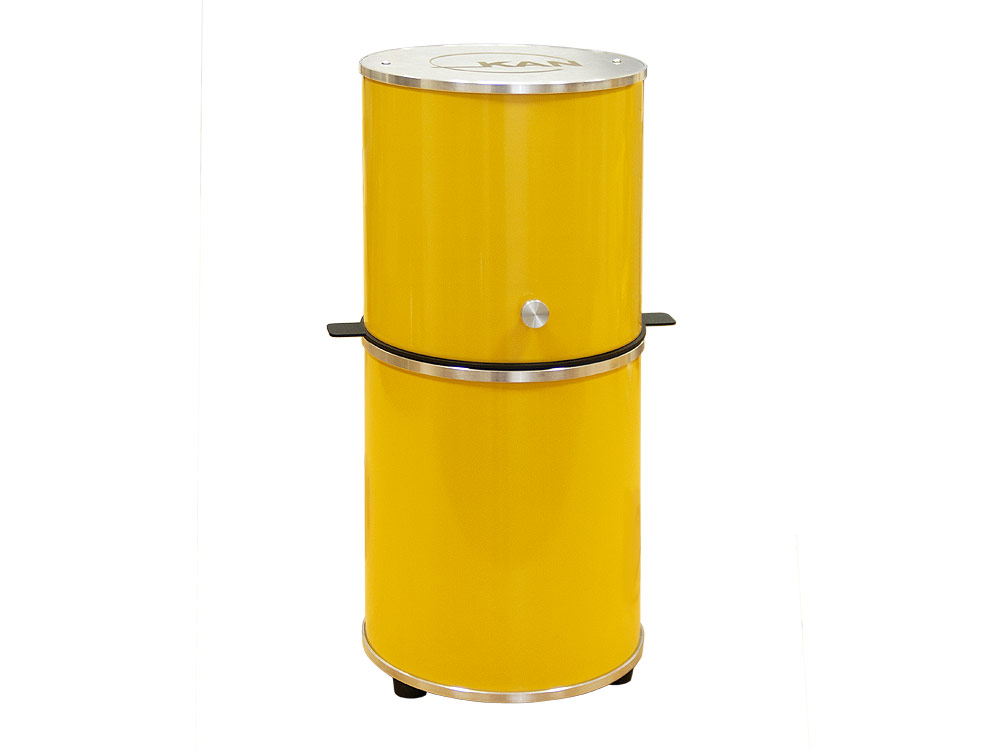

Электронный диафаноскоп ЯНТАРЬ

Предназначен для определения стекловидности зерна пшеницы путём просвечивания исследуемого зерна направленным световым потоком. Прибор реализует методику определения стекловидности согласно ГОСТ 10987-76.

Стекловидность – свойство зерна некоторых пшениц, выражающееся в его прозрачности и твёрдости (наподобие янтаря).(Сельскохозяйственный словарь-справочник. М.1934

ОСОБЕННОСТИ

Реализован экспресс метод анализа стекловидности

• Наш прибор позволяет производить анализ в пятьдесят раз быстрее, чем это делается на традиционном оборудовании.
• Время проведения анализа – 2 минуты

Достигнута высокая степень эргономики проведения анализа

• Просмотр зерён осуществляется на экране компьютера, что существенно облегчает работу специалистов.

Существенно повышена объективность проведения анализа

• За счёт использования программной оценки стекловидности снижена погрешность определения, связанная с субъективным мнением оператора.

Архивация результатов определений и изображений оцениваемых образцов.

• Все результаты определений стекловидности с соответствующими изображениями зёрен хранятся в архиве. При необходимости специалисты могут распечатать протоколы текущего или любого из предыдущих определений.

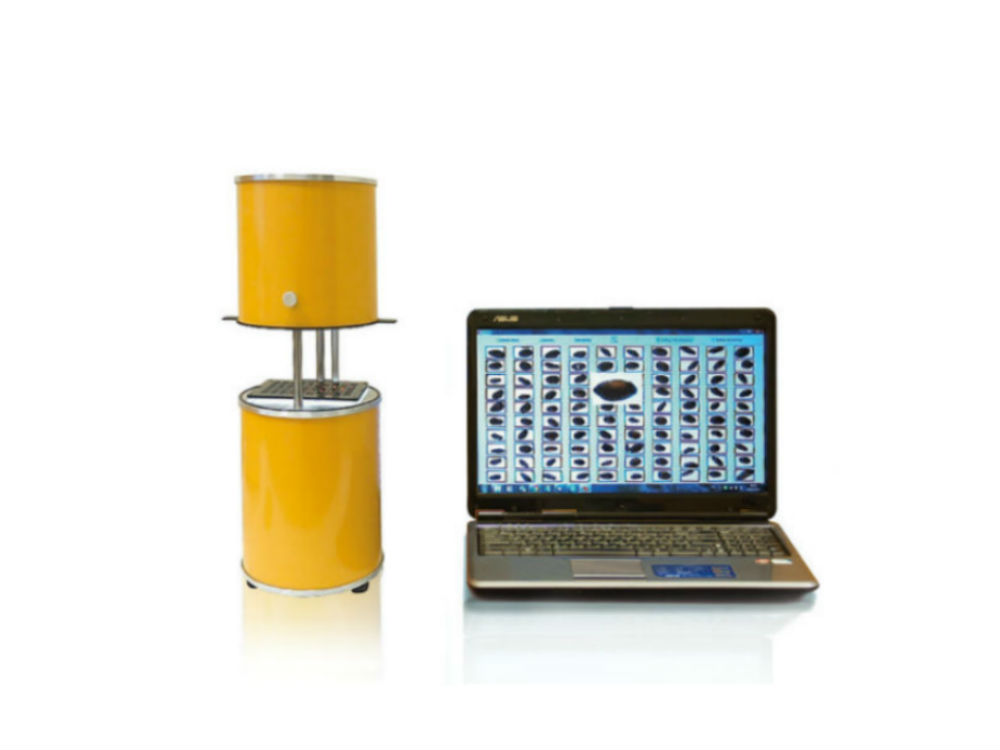

Принцип работы электронного диафаноскопа «ЯНТАРЬ» заключается в переносе изображения подсвеченной световым потоком кассеты с зёрнами с помощью видеокамеры на экран персонального компьютера с последующим анализом изображений физико-математическими методами с использованием ЭВМ.

Диафаноскоп ЯНТАРЬ имеет две версии программы.

ПРОГРАММА ДЛЯ ОПРЕДЕЛЕНИЯ СТЕКЛОВИДНОСТИ С ИСПОЛЬЗОВАНИЕМ СТАНДАРТНОЙ КАССЕТЫ

Позволяет работать в двух режимах – ручном и полуавтоматическом.

Ручной режим полностью повторяет метод определения стекловидности согласно ГОСТ 10987-76.

При выборе РУЧНОГО РЕЖИМА оператору необходимо выбрать все зёрна, которые он считает мучнистыми и стекловидными. При необходимости каждое зерно можно увеличить. После выбора всех зёрен алгоритм программы рассчитает стекловидность и отобразит результат в окне «Результат измерения».

АЛГОРИТМ РАБОТЫ В РУЧНОМ РЕЖИМЕ

• Распределить 100 зёрен по ячейкам кассеты
• Установить кассету в диафаноскоп
• Запустить программу
• Выбрать режим
• Передача изображения на ПК. На экране откроется окно с изображением 100 зёрен.
• Выбор оператором всех мучнистых и стекловидных зёрен
• Математическая обработка изображения и расчёт результатов ЭВМ.

При выборе ПОЛУАВТОМАТИЧЕСКОГО РЕЖИМА оператору предлагается выбрать одно стекловидное зерно, одно частично стекловидное и одно мучнистое зерно.

Выбранные зёрна считаются эталонными.

На основании выбранных эталонных зёрен программа автоматически определит вид каждого из 100 зёрен, рассчитает стекловидность и отобразит результаты определения стекловидности в окне «Результат измерения».

АЛГОРИТМ РАБОТЫ В ПОЛУАВТОМАТИЧЕСКОМ РЕЖИМЕ

• Распределить 100 зёрен по ячейкам кассеты
• Установить кассету в диафаноскоп
• Запустить программу
• Выбрать режим
• Передача изображения на ПК. На экране откроется окно с изображением 100 зёрен.
• Выбор оператором эталонных зёрен
• Идентификация зёрен по эталонам и расчёт результатов ЭВМ.

Программа для определения стекловидности с использованием кассеты без ячеек
Значительная часть времени при проведении анализа по определению стекловидности тратится на распределение зерна по отдельным ячейкам кассеты. Мы автоматизировали данное действие разработав новую программу определения стекловидности с использованием кассеты без ячеек.

При выборе программы для определения стекловидности с использованием кассеты без ячеек оператору достаточно будет засыпать зёрна в кассету и закрыть крышкой из прозрачного стекла. Программа произвольно выберет 100 зёрен для анализа и после выбора оператором трёх эталонных зёрен автоматически определит вид каждого, рассчитает стекловидность и отобразит результат определения стекловидности в окне «Результат измерения» .

Использование данной программы при определении стекловидности позволяет значительно сократить время проведения анализа.

АЛГОРИТМ РАБОТЫ ПРОГРАММЫ С ИСПОЛЬЗОВАНИЕМ КАССЕТЫ БЕЗ ЯЧЕЕК

• Засыпать зёрна в кассету и закрыть крышкой из прозрачного стекла.
• Установить кассету в диафаноскоп
• Запустить программу
• Передача изображения на ПК
• Выбор программой 100 случайных зёрен
• Выбор оператором эталонных зёрен.
• Идентификация зёрен по эталонам и расчёт результатов ЭВМ.
