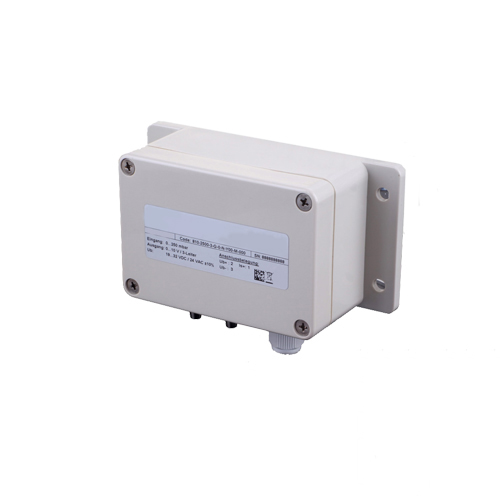

Дифференциальный манометр PCE-DDMU 10
Загрузка...
Датчик перепада давления PCE-DDMU 10 — цифровой датчик дифференциального давления с аналоговым выходом / высокая точность / для измерения дифференциального и относительного давления / выбираемых диапазонов измерения.
Датчик дифференциального давления PCE-DDMU 10 имеет настраиваемые пользователем диапазоны измерения давления, аналоговые выходы и дополнительный ЖК-дисплей. Эти датчики дифференциального давления питаются через рабочую сеть. Специально для пользователей, которые перемещаются в области тонкой печати, эти устройства являются оптимальными. Вы можете в любое время перенастроить измерительные приборы на месте (с помощью меньшего количества ручек). Долгосрочная стабильность лучше, чем 0,5 % (по отношению к полному диапазону измерения). Электроника с микропроцессорным управлением гарантирует высокую точность (±0,5 % диапазона измерения).
Помимо использования в процессе (для подачи дистанционной индикации или регулятора) в качестве стационарных или установленных на стене приборов, датчики дифференциального давления могут также использоваться в качестве местного измерительного прибора или даже мобильного устройства. Дополнительный ЖК-дисплей позволяет считывать данные на месте. Автоматическое обнуление позволяет быстро сбросить измерительные приборы на месте. Аналоговый выход также может быть использован в сочетании с регистратором данных, предлагаемым нами в качестве опции в аксессуарах. Таким образом, вы можете записать измеренные значения перепада давления в течение длительного времени, затем, по желанию, перенести сохраненные данные на компьютер и проанализировать их.
Технические характеристики PCE-DDMU 10:
— Переключаемые Диапазоны Измерения
— высокая способность перегрузки
— регулируемое затухание
— Компактный Дизайн
— max. Точность ± 0,5%
— дополнительный дисплей
— Переключающие выходы
— выходной сигнал radiziertes
Технические характеристики PCE-DDMU 10:
| Диапазоны измерения | От Пользователя регулируемый | max. статическое давление |
| 1,6 mBar 4,0 mBar 10 mBar 40 mBar 250 mBar 10000 mBar± 1,6 mBar ± 4 mBar ± 10 mBar ± 40 mBar ± 250 mBar ± 1000 mBar |
1,0 mBar 2,5 mBar 6 mBar 25 mBar 60 / 160 mBar 400 / 600 mBar |
200 mBar 200 mBar 200 mBar 345 mBar 1000 mBar 3000 mBar200 mBar 200 mBar 200 mBar 345 mBar 1000 mBar 3000 mBar |
| Средства массовой информации | Газы Воздух |
|
| Выход | 3 Проводник реверзибельный: 0 … 10 V / 0 … 20 mA 0 … 5 V / 4 … 20 mA2-проводниковый: 4 … 20 mA |
|
| Время настройки | < 100 ms Демпфирование регулируется с помощью потенциометра 0 … 5000 ms |
|
| Долговременная стабильность | ≤ ± 1% FSO / год PN < 6 мбар ≤ ± 0,5% FSO / год для PN ≥ 6 mbar |
|
| Скорость измерения | 12,5 Hz | |
| Коммутационный выход | В 3-Проводной Вариант: 2 x реле переменного тока 230 В / 2AВ 2-Проводной Вариант: 2 х PNP открытый коллектор выход |
|
| Ошибка температуры | ≤ ± 0,5 % FSO / 10 K (typ.) для PN < 6 мбар ≤ ± 0,3 % FSO / 10 K (typ.) для PN ≥ 6 mbar |
|
| Условия эксплуатации | Medium: 0 … 50 °C Площадь: 0 … 50 °C |
|
| Условия хранения | -10 … 70 °C | |
| Сопротивление короткого замыкания | permanent | |
| Защита от обратной полярности | не Повреждения но также нет функции | |
| EMV | Директива по ЭМС: 2014/30/EU Излучение помех и помехоустойчивость согласно EN 61326 |
|
| Подключение давления Standard Optional |
Messing Ø 6,6 x 11 (для гибкого трубопровода. Шланги с Ø 6) Ø 4,4 x 10 (для гибкого трубопровода. Шланги Ø 4) |
|
| Корпус | ABS | |
| Sensor | Керамика, Кремния | |
| Соприкасающиеся со средой Стороны | Входное давление, PVC / Silikon, Sensor | |
| Display (optional) | 2- Строчный ЖК-дисплей Точность Отображения: 0,1% + 1 Цифра |
|
| Дополнительные функции с дисплеем | — Настройка коммутационных выходов — Выбор единицы — Выбор характеристики передачи (линейная, радиальная) — Функция Cut-Off (радикальные Выходной сигнал) — Дисплей Min / Max Значения — Перекалибровка — Autozerofunktion — Заводская настройка |
|
| Источник питания | 3 лестница: 19 … 32 V 2 проводника: 11 .. 32 Vс автоматическим Отмена: 24 … 32 V |
|
| Потребление тока | 3-проводная: 30 mA
2- Проводник: 22 mA |
|
| Вес | ca. 200 g | |
| Степень защиты | IP 54 | |
| Габарит | 152 x 68,5 x 50 mm | |
Комплект поставки PCE-DDMU 10:
- 1 х дифференциальный манометр PCE-DDMU 10.
