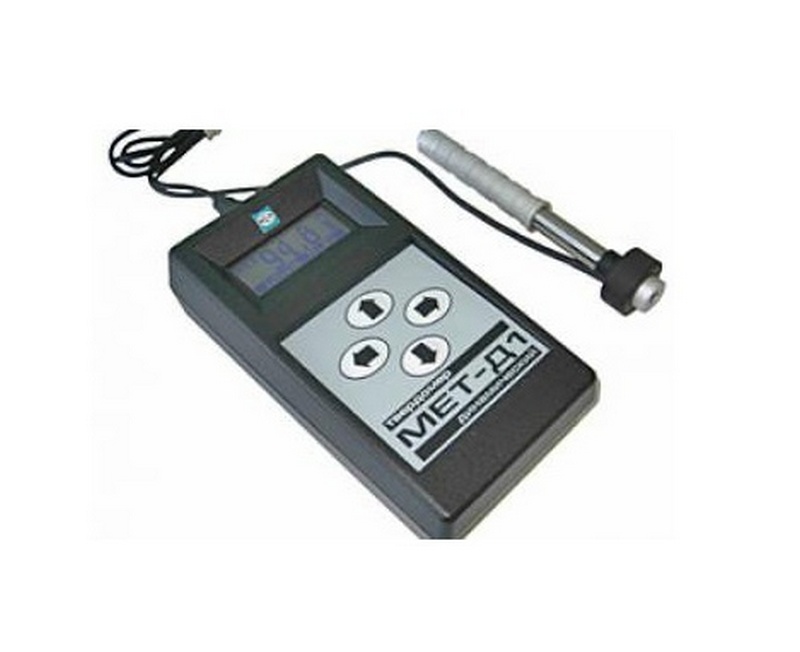

Динамический твердомер МЕТ-Д1 (в пластиковом корпусе)
Загрузка...Динамический твердомер МЕТ-Д1 (в пластиковом корпусе) предназначен для неразрушающего контроля твёрдости изделий в цеховых, лабораторных и полевых условиях.
Твердомер изготавливается в пластмассовом (МЕТ-Д1) корпусе.
Принцип действия: определение отношения скоростей индентора до и после соударения с поверхностью контролируемого изделия.
Основные возможности:
- измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD).
- наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла «B», Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
- использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
- подключение по заявке укороченного датчика Д1/2.
Отличительные особенности:
- измерение твердости материалов с неоднородной, крупнозернистой структурой, кованых изделий, литья;
- измеренная величина твердости не зависит от пространственного положения датчика;
- малая чувствительность к кривизне и шероховатости измеряемой поверхности;
- высокая производительность (30 измерений в минуту).
Ограничения:
Измерение изделий массой менее 3-х кг или толщиной менее 12 мм возможно только при выполнении следующих условий:
- наличии чугунной или стальной опорной плиты массой не менее 3 кг;
- наличии смазки для притирки изделия к опорной плите;
- изделие должно быть ПЛОТНО притёрто к поверхности опорной плиты.
При измерении магнитных сталей погрешность может увеличиваться из-за влияния магнитного поля стали на показание скорости движения бойка внутри катушки индуктивности.
Пошаговая демонстрация работы твердомера:
Технические характеристики МЕТ-Д1:
| Пространственное положение твердомера при измерении |
любое (не влияет на точность показаний) |
| Обработка результатов измерений в твердомере |
вычисление среднего значения из данных, сохранённых в памяти; выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений); |
| Обработка результатов измерений на компьютере |
передача данных на компьютер через высокоскоростной USB-порт; эксклюзивное програмное обеспечение. |
| Подсветка дисплея |
есть |
| Одновременная индикация на дисплее |
шкала твердости измеренное значение номер измерения режим работы номер архива степень разрядки источника питания |
| Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера |
100 |
| Автоматическое отключение питания, время, сек. |
150 |
| Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч: без Подсветки (пластмассовый/алюминиевый корпуса) с Подсветкой (пластмассовый/алюминиевый корпуса) от сети переменного тока |
16/20 5/8 неограниченно |
| Время полной зарядки аккумуляторной батареи, ч. Пластмассовый корпус Алюминиевый корпус |
10 8 |
| Электропитание твердомера: сеть переменного тока, В / Гц аккумуляторная батарея, В потребляемая мощность, не более, ВА |
100-200 / 50-60 1,2 3,0 |
| Диапазон температур, от / и до /, °С: при эксплуатации (пластмассовый/алюминиевый корпуса) при хранении и транспортировке (пластмассовый/алюминиевый корпуса) |
-5 … +45 / -20 … +55 -15 … +65 / -35 … +60 |
| Относительная влажность воздуха, % |
30 … 80 |
| Наличие драгоценных металлов и камней: серебро, млг |
16,8 |
| Габаритные размеры, мм: электронный блок (длина / ширина / высота) пластмассовый/алюминиевый корпуса датчик (длина / диаметр) |
145×80×40 / 180×80×42 140 / 25 |
| Масса твердомера, кг: электронный блок + датчик в полной комплектации (брутто) |
0,61 1,3 |
| Время одного измерения твёрдости, с |
2 |
| Шероховатость измеряемой поверхности, не более, Ra |
3,2 |
| Радиус кривизны измеряемой поверхности, не менее, мм: |
10 |
| Масса контролируемого изделия, не менее, кг: |
3 |
| Толщина контролируемого изделия, не менее, мм: |
12 |
| Глубина проникновения твердосплавного шарика динамического датчика в контролируемое изделие, в среднем, мм: |
0,3 |
| Ресурс датчика (минимальное количество измерений): |
50000 |
| Размер отпечатка на измеряемой поверхности (диаметр), мм: |
0,7 |
Диапазон измерения и погрешность:
| Шкалы твердости |
Диапазон измерения |
Погрешность, не более |
| По шкале «С» Роквелла |
(20-70) HRC |
1,5 HRC |
| По шкале Бринелля |
(75-650) НВ |
10 НВ |
| По шкале Виккерса |
(75-1000) HV |
12 HV |
| По шкале Шора |
(23-102) HSD |
2 HSD |
| Предел прочности на разрыв Rm |
(378-1736 Мпа) |
5 % |
Комплект поставки МЕТ-Д1:
- Электронный блок
- Датчик ультразвуковой Д1
- Блок питания
- Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
- Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
- Паспорт и Методика Поверки
- Свидетельство о поверке «ФГУП ВНИИФТРИ»
- Кабель для связи с компьютером через USB-порт
- CD-диск с программным обеспечением
- Универсальный чехол
- Упаковочная сумка
