Динамометры сжатия ДМC-МГ4 предназначены для измерений статических и медленно изменяющихся сил сжатия, при (поверке) прессов, разрывных машин и силоизмерительных приборов в качестве рабочих эталонов 2-го разряда по ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
Область применения динамометров сжатия – калибровочные лаборатории и метрологические службы предприятий, центры стандартизации и метрологии.

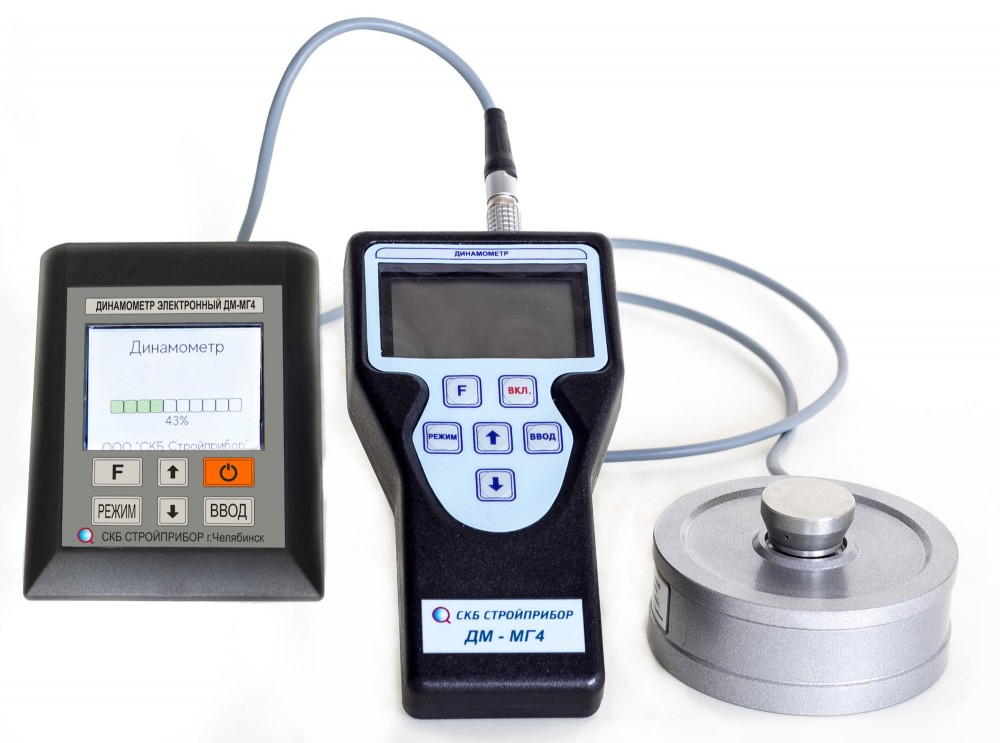

Динамометр сжатия ДМС-МГ4 состоит из электронного блока, датчика силы и силовводящих элементов на сжатие (узлов встройки), которые являются универсальными для разрывных, испытательных машин и прессов. По спец. заказу возможно изготовление индивидуальных силовводящих элементов.
Наименование характеристик | ДМС-Н/Т-КМГ4 (сжатия) |
Пределы измерений, кН: | |
− наибольший (НПИ) | от 0,1 до 2000 (кл. точности 0,5 − от 1 до 2000) |
− наименьший (НмПИ) | ≥ 2 %НПИ |
Питание, В: | |
− при работе в автономном режиме | 3 (от 2 элементов AALR6) |
− при работе от сетевого адаптера | 6 |
Потребляемая мощность, Вт, не более | 0,5 |
Габаритные размеры электронного блока, не более, мм | 170 х 90 х 30 |
Масса электронного блока, не более, кг | 0,3 |
Масса тензодатчика (без нагрузочных опор и узлов встройки), не более, кг | от 0,5 до 25 |
Наименование | Исполнение 1 | Исполнение 3 | Исполнение 4 | Исполнение 5 | Исполнение 7 | Наибольший предел измерений (НПИ), кН | Наименьший предел измерений (НмПИ), кН | Цена ед. наименьшего разряда, кН |
---|---|---|---|---|---|---|---|---|
ДМC-0,1/T-КМГ4* | — | — | + | — | — | 0,1 | 0,002 | 0,000001 |
ДМC-0,2/T-КМГ4* | + | — | + | — | — | 0,2 | 0,004 | 0,000001 |
ДМC-0,3/T-КМГ4* | + | — | + | — | — | 0,3 | 0,006 | 0,000001 |
ДМC-0,5/T-КМГ4* | + | — | + | — | — | 0,5 | 0,01 | 0,000002 |
ДМC-1/T-КМГ4 | + | — | + | — | — | 1 | 0,02 | 0,00001 |
ДМC-2/T-КМГ4 | + | — | + | — | — | 2 | 0,04 | 0,00001 |
ДМC-3/T-КМГ4 | + | — | — | — | — | 3 | 0,06 | 0,00001 |
ДМC-5/T-КМГ4 | + | — | — | — | — | 5 | 0,1 | 0,00002 |
ДМC-7/T-КМГ4 | + | — | — | — | — | 7 | 0,2 | 0,00004 |
ДМC-10/T-КМГ4 | + | — | + | — | + | 10 | 0,2 | 0,0001 |
ДМC-20/T-КМГ4 | + | — | + | — | + | 20 | 0,4 | 0,0001 |
ДМC-30/T-КМГ4 | + | — | + | — | + | 30 | 0,6 | 0,0001 |
ДМC-40/T-КМГ4 | + | — | + | — | + | 40 | 0,8 | 0,0002 |
ДМC-50/T-КМГ4 | + | — | + | + | + | 50 | 1 | 0,0002 |
ДМC-70/T-КМГ4 | — | — | — | + | — | 70 | 2 | 0,0004 |
ДМC-100/T-КМГ4 | — | + | + | + | — | 100 | 2 | 0,001 |
ДМC-150/T-КМГ4 | — | + | + | + | — | 150 | 3 | 0,001 |
ДМC-200/T-КМГ4 | — | + | + | + | — | 200 | 4 | 0,001 |
ДМC-300/T-КМГ4 | — | + | + | + | — | 300 | 6 | 0,001 |
ДМC-500/T-КМГ4 | — | + | + | + | — | 500 | 10 | 0,002 |
ДМC-1000/T-КМГ4 | — | + | + | + | — | 1000 | 20 | 0,01 |
ДМC-1500/T-КМГ4 | — | — | — | + | — | 1500 | 30 | 0,01 |
ДМC-2000/T-КМГ4 | — | — | — | + | — | 2000 | 40 | 0,01 |
* — Динамометры класса 0,5 выпускаются с НПИ от 1 кН.
