Дозиметр рентгеновского излучения клинический ДРК-1М-КТ
Дозиметры ДРК-1М-КТ используются при проведении компьютерной томографии для измерения произведения кермы в воздухе по длине на выходе рентгеновского аппарата с последующим расчетом томографического индекса дозы СTDI (с использованием фантома СTDI) для вычисления эффективной дозы, получаемой пациентом, и расчета показателя дозы компьютерного томографа (ПДКТ) по ГОСТ Р МЭК 61223-2-6-2001.
Назначение:
Дозиметр ДКР-1М-КТ предназначен для измерений произведений кермы (поглощенной дозы) в воздухе по длине.
Свойства:
- дозиметры ДРК-1М-КТ имеют возможность вывода информации на индикатор пульта и передачи данных во внешний информационный канал связи, обеспечивают доступ к обработанной информации и управление по линии связи, организованной на базе интерфейса RS -485 (протокол обмена DiBus );
- на индикаторе пульта измерительного ДРК-1М-Э11 отображаются результаты измерения произведения кермы в воздухе по длине в мкГр × м и признаки неисправности при их обнаружении в результате самотестирования.
Технические характеристики:
|
Наименование параметра |
Значение |
|
| Рабочий диапазон анодных напряжений рентгеновского излучателя, кВ |
от 50 до 200 |
|
| Диапазон измерений произведения кермы в воздухе по длине, мкГр·м |
от 0,5 до 109 |
|
| Пределы допускаемой основной относительной погрешности измерений произведения кермы в воздухе, % |
в диапазоне от 0,5 до 10 мкГр·м |
±25 |
|
в диапазоне от 10 до 109 мкГр·м |
±15 |
|
| Энергетическая зависимость КТ-камеры ДРК-1-К11 относительно анодного напряжения 70 кВ, % |
в диапазоне анодных напряжений от 100 до 150 кВ |
± 5 |
|
в диапазоне анодных напряжений от 50 до 100 кВ и от 150 до 200 кВ, от типовой зависимости (Приложение В к ТУ 9441-109-31867313-2012) |
± 2 |
|
| Пространственная неоднородность чувствительности КТ-камеры ДРК-1М-К11 в зависимости от угла падения излучения ± 180º в плоскости, перпендикулярной оси детектора, %, не более |
± 3 |
|
| Пространственная неоднородность чувствительности КТ-камеры ДРК-1М-К11 по длине, %, не более |
± 3 |
|
| Изменение показаний в отсутствие излучения ДРК-1М-КТ, мкГр×м, за 1 мин не более |
0,025 |
|
| Время установления рабочего режима, мин, не более |
10 |
|
| Потребляемая мощность, ВА, не более |
10 |
|
Базовый комплект:

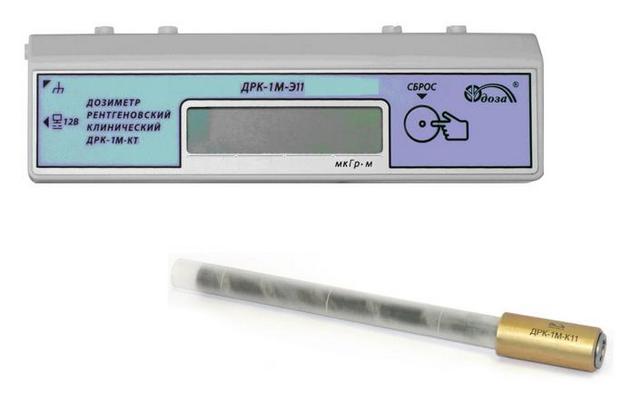

- КТ-камера ДРК-1М-К11;
- пульт измерительный ДРК-1М-Э11;
- блок питания MES 30 A -3 P 1;
- адаптер USB /RS485 ДРК-1М-П08;
- кабель связи ФВКМ.685631.470.
По заказу:
- пульт управления ДРК-1М-П02-М.
