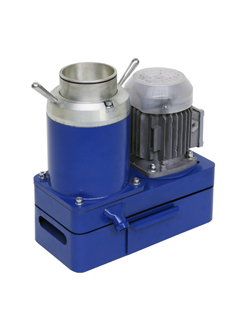

Дробилка конусная лабораторная ВКМД 6

Дробилка конусная лабораторная ВКМД 6 предназначена для дробления и измельчения твердых и хрупких сыпучих материалов различной прочности. Вибрационные конусные мельницы-дробилки – оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной, химической и угольной.

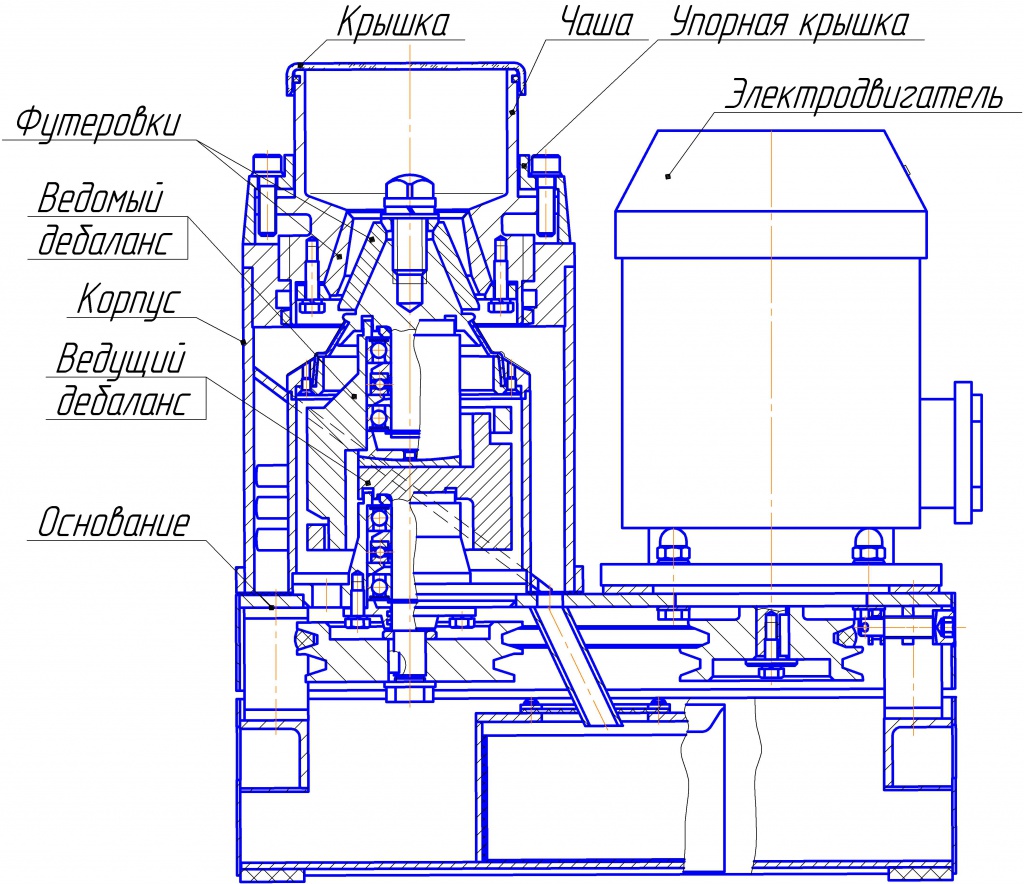

Описание устройства

В вибрационной лабораторной конусной дробилке измельчение происходит за счет истирания — одновременной деформации сжатия и сдвига.
Основными составными частями дробилки конусной являются: основание, цилиндрический корпус, дробящий конус, чаша, ведомый и ведущий дебалансы и электродвигатель.
Дробящий конус и чаша защищены футеровками конической формы — внутренней и наружной бронями.
Корпус представляет собой два соосно установленных цилиндра — наружный и внутренний. В полости, образованной внутренним цилиндром и основанием, расположены ведущий и ведомый дебалансы.
Чаша ввинчивается в резьбу наружного цилиндра корпуса. С чашей соединена упорная крышка, за счет вращения которой изменяется расстояние между внутренней и наружной бронями; тем самым задаётся крупность конечного продукта.
Крутящий момент от электродвигателя передается через ременную передачу на ведущий дебаланс.

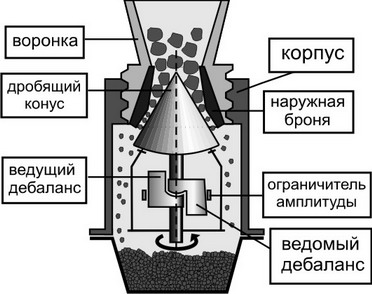

Принцип работы

Дробимый материал загружается в воронку чаши, откуда поступает в дробящую полость, образованную поверхностями наружной и внутренней броней. При вращении дебалансов возникает центробежная сила, при этом дробящий конус с внутренней броней совершает планетарную обкатку по внешней. Частицы материала заклиниваются между бронями и подвергаются одновременно деформациям сжатия и сдвига. Брони образуют две зоны дробления: клиновидную — для предварительного дробления и калибровочную – для доизмельчения.
Измельченный материал попадает на направляющую в корпусе и за счет вибрации и силы тяжести разгружается через патрубок или в приемную емкость.

Примеры применения

Руды, шлаки, уголь, ферросплавы, стекло, керамика.

Достоинства

  • Селективное дробление без переизмельчения;
  • Получение различной крупности продукта измельчения за счет:
    • регулировки зазора между бронями;
    • выбора частоты вращения ведущего дебаланса (2 скорости);
  • Возможность работы «под завалом», без дозировки дробимого материала;
  • Разгрузка материала во внутреннюю или внешнюю приемную емкость для сбора проб малого объема или непрерывной работы.

Технические характеристики

Диаметр дробящего конуса, мм

66

Размер кусков измельчаемого материала, мм, не более

5

Производительность, кг/ч, не более

10

Мощность электродвигателя, кВт

0,55

Напряжение питания, 50 Гц, В

380

Габаритные размеры, мм (длина х ширина х высота/ с опорой)

350х235х390

Масса, кг

33

Материал броней – инструментальная сталь

ХВГ

Базовый комплект:

  • дробилка с электродвигателем мощностью 0,55 кВт, частотой вращения 3 000 об./мин, напряжением питания ~ 220/380 В;
  • опорная подставка;
  • разгрузочная емкость 0,5 л;
  • пульт управления ПУ1-02 / ПУ3;
  • крышка загрузочной воронки;
  •  специальный ключ.

Рекомендуемый комплект:

  • Базовый комплект;
  • Комплект броней (наружная и внутренняя);
  • Подпятник;
  • Комплект подшипников;
  • Кольцо уплотнительное (3 шт.);
  • Совок;
  • Тара и упаковка.

Принадлежности:

ЗИП:

  • Комплект броней (наружная и внутренняя)
  • Конус
  • Крышка
  • Пята
  • Подпятник
  • Кольцо уплотнительное (3 шт.)

Технологические опции:

  • Тумба Т 80
  • Пульт управления ПУ1-02 (~220 В)
  • Совок (объем 0,07 л)
  • Пульт управления ПУ-3 (~380 В)

Комплектующие изделия:

  • Электродвигатель 0,55 кВт, 3 000 об./мин
  • Подшипники № 8104 (2 шт.)
  • Ремень Z (0) (1 шт.)
  • Разгрузочная емкость
  • Подшипник № 60203 (4 шт.)
