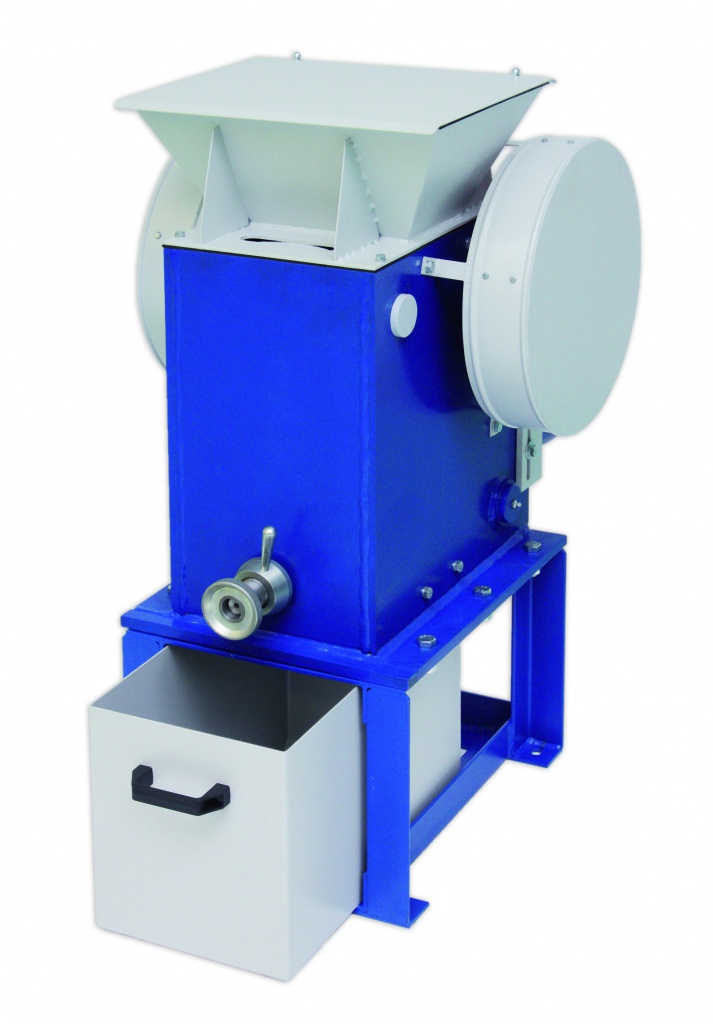

Дробилка щековая лабораторная ЩД 10 предназначена для дробления руд, полезных ископаемых, шлаков и иных материалов различной прочности.

Дробилка щековая лабораторная – оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной и химической.

Описание устройства

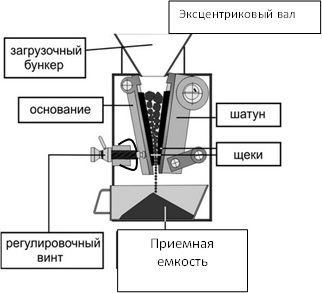

ЩД 10 — щековая дробилка со сложным качанием щеки, разрушение материала в которых происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала. В состав лабораторной щековой дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание и шатун, приемная емкость и электродвигатель.

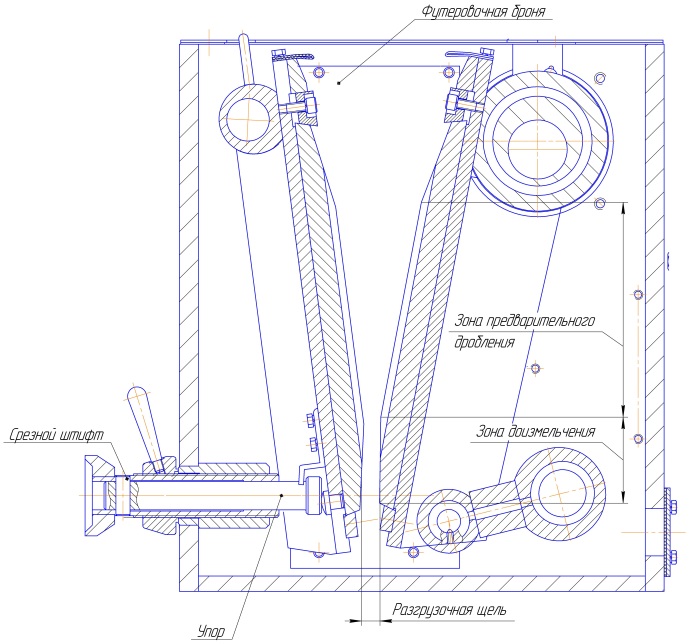

Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная — на шатуне. Основание подвешено на оси, а его положение в нижней части определяется  регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела.

Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

Принцип работы

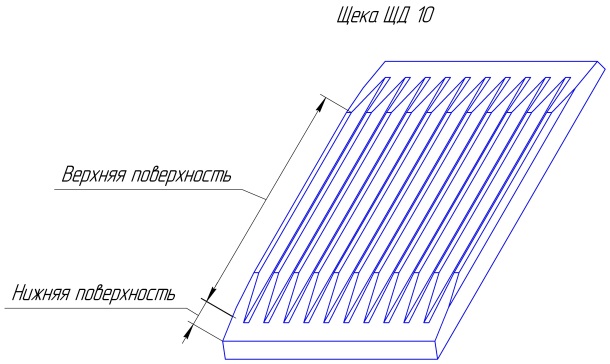

Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между  щеками. Верхняя поверхность  щек ребристая, что позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления. Нижние гладкие поверхности щек образуют параллельную зону – зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности.

При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала — при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается. Продукт дробления собирается во внешнюю емкость, расположенную под зоной разгрузки.

Примеры применения

Уголь, руды, шлаки, бетон, стекло, керамика, ферросплавы, гранит, мрамор, известняк, удобрения.

Достоинства:

• Защита футеровочными бронями из износостойкой стали внутренней поверхности стенок корпуса в зоне дробления;
• Для дробления нищевого сырья возможна комплектация дробилки загрузочным бункером, разгрузочной емкостью и бронями из нержавеющей стали марки 12Х18Н10Т (аналог DIN 1.4541);
• Увеличение срока службы щек за счет взаимозаменяемости подвижной и неподвижной щек, а также возможности их разворота на 180 градусов;

• Наличие технологического отверстия для продувки в корпусе дробилки.
