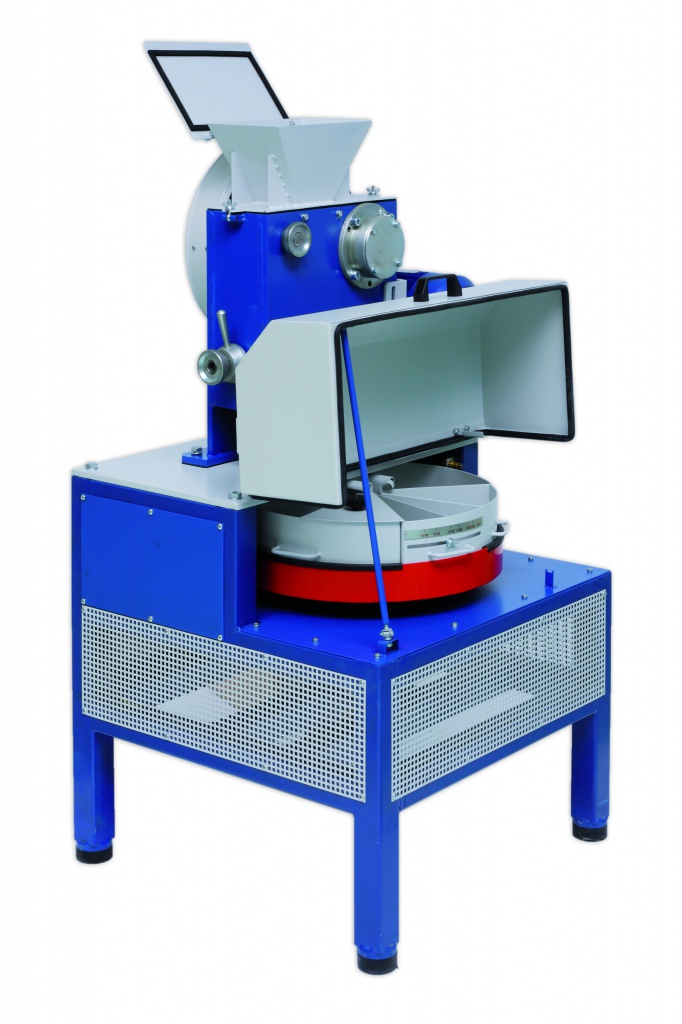

Дробильно — сократительный агрегат на базе ЩД 6

Дробильно — сократительный агрегат на базе Щековой дробилки ЩД 6 предназначен для дробления и сокращения проб горных пород и руд при их подготовке к аналитическим исследованиям.
Дробильно-сократительные агрегаты (ДСА) – оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной и фармацевтической.

Описание устройства

Агрегат ДСА на базе ЩД 6 состоит из трех частей: дробилки ЩД 6, рамы и приемного устройства, выполняющего функцию сократителя. Под  дробилкой, закрепленной на раме, расположено приемное устройство. Для разгрузки материала в дробилке  ЩД 6 стандартная приемная емкость заменена на проходную разгрузочную воронку.

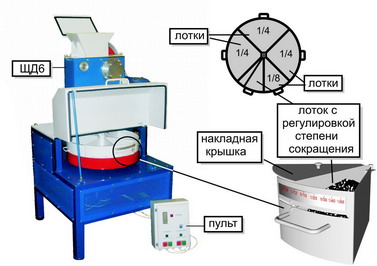

Приемное устройство состоит из пробосборника, пробоприемников (лотков), мотор-редуктора и вала. Мотор-редуктор передает вращение пробосборнику, в котором установлены пять съемных лотков. Три лотка имеют одинаковый объем — по 1/4 части исходной пробы. Два лотка имеют одинаковый объем — по 1/8 части исходной пробы; в одном из них установлен отсекатель, который делит его на две доли, обеспечивая сокращение пробы от 1/8 до 1/80 за счет перемещения перегородки. Регулируемый лоток изготавливается из нержавеющей стали. Соседние лотки соединяются через защелки, что повышает представительность сокращенной пробы.

Принцип работы

Загруженная в бункер проба измельчается в дробилке, после чего через разгрузочную воронку попадает в пробоприемники сократителя. Так как скорость вращения пробосборника постоянна, проба распределяется по лоткам пропорционально их объему.

Примеры применения

Уголь, руды, шлаки, бетон, стекло, керамика, ферросплавы, гранит, мрамор, известняк, медицинские и фармацевтические препараты.

Достоинства:

• Одновременное дробление и сокращение проб в едином технологическом комплексе;
• Эффективная работа за счет регулировки гранулометрического состава продукта и степени сокращения пробы в широких пределах;

• Возможность многократного дробления пробы до требуемой крупности частиц с сохранением или сокращением общей массы пробы.
