Экофизика-110А Комплект Ультра СОУТ-ES — Шумомер-виброметр для целей СОУТ
ЭКОФИЗИКА-110А Комплект Ультра СОУТ-ES — Шумомер-виброметр с первичной поверкой для целей СОУТ
Прибор ЭКОФИЗИКА-110А Комплект Ультра СОУТ-ES с поверкой применяется для измерений шума и вибрации...
Загрузка...
330000 руб.RUB
ЭКОФИЗИКА-110А Комплект Ультра СОУТ-ES — Шумомер-виброметр с первичной поверкой для целей СОУТ
Прибор ЭКОФИЗИКА-110А Комплект Ультра СОУТ-ES с поверкой применяется для измерений шума и вибрации в рамках специальной оценки условий труда (СОУТ) и обеспечивает измерение следующих показателей в требуемых диапазонах частот согласно Федерального закона ФЗ 426 «О специальной оценке условий труда», СанПиН 3359-16 и приказа № 33н «Об утверждении методики проведения СОУТ»:
- измерение инфразвука в диапазоне от 1 Гц до 20 Гц;
- измерение звука в диапазоне частот от 20 Гц до 12 500 Гц;
- измерение ультразвука в диапазоне от 12 500 Гц до 40 000 Гц;
- измерение ультразвука до 100 кГц;
- измерение общей вибрации одновременно по трём осям (X, Y, Z) в диапазоне 0,8 Гц — 160 Гц;
- измерение локальной вибрации одновременно по трём осям (X, Y, Z) в диапазоне 6,3 Гц — 1250 Гц;
- измерение шума и вибрации одновременно по четырём каналам.
Назначение комплекта ЭКОФИЗИКА УльтраСОУТ-ES:
Чётырехканальный шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А Комплект Ультра-СОУТ-ES предназначен для измерения уровней звука, инфразвука и ультразвука в диапазоне частот 1 — 100 000 Гц, а также для измерения общей и локальной вибрации по осям X, Y, Z одновременно.
Область применения ЭКОФИЗИКА Ультра-СОУТ ES:
- Специальная оценка условий труда (СОУТ);
- Производственный контроль;
- Санитарно-экологический контроль шума, вибрации, инфра- и ультразвука;
- Измерение звуковой мощности;
- Контроль вибрации зданий и строительных конструкций;
- Измерение вибрационных характеристик машин;
- Измерение импульсных процессов;
- Экологический мониторинг;
- Строительная акустика;
- Научные исследования.
Экофизика-110А Комплект Ультра-СОУТ-ES является шумомером 1 класса по ГОСТ 17187, ГОСТ Р 53188.1 (МЭК 61672-1), виброметром по ГОСТ ИСО 8041. Встроенные октавные и 1/3-октавные фильтры прибора удовлетворяют 1-му классу по ГОСТ 17168 и МЭК 61260.
Технические характеристики шумомера-виброметра Экофизика-110АВ4
Технические характеристики Экофизика-110АВ4 в качестве шумомера: |
|
| Количество каналов | 1 |
| Удовлетворяемые стандарты и класс точности | Шумомер интегрирующий-усредняющий 1 класса по ГОСТ Р 53188.1, МЭК 61672-1 |
| Модели подключаемых микрофонов |
|
| Диапазон измерений |
|
| Линейные рабочие диапазоны |
|
| Уровень собственных шумов с электрическим эквивалентом микрофона (18 пФ) при закороченном входе |
12 дБА |
| Частотные характеристики шумомера |
|
Технические характеристики Экофизика-110 АВ4 в качестве виброметра: |
|
| Количество каналов | 1-4 |
| Удовлетворяемые стандарты и класс точности | Виброметр по ГОСТ ИСО 8041 |
| Вибродатчик |
|
| Диапазон измерений | 60 – 166 дБ (Wk) отн. 10-6 м/с2 |
| Уровень собственных шумов (при закороченном входе) |
30 дБ (Wk) |
| Частотные характеристики виброметра |
|
Технические характеристики Экофизика-110 АВ4 в качестве анализатора спектра: |
|
| Количество каналов | 1-4 |
| Первичные преобразователи |
|
| Характеристики октавных фильтров | 1 – 16000 Гц, класс 1 по МЭК 61260 |
| Характеристики 1/3-октавных фильтров | 0,8 – 100 000 Гц, класс 1 по МЭК 61260 |
| Характеристики 1/12-октавных фильтров | 100 – 10000 Гц, класс 1 по МЭК 61260 |
| Узкополосный анализ (БПФ) |
|
| Диапазон входных напряжений | 10-139 дБ отн. 1 мкВ |
| Диапазон измерений УЗД | 10-139 дБ отн. 20 мкПа (при микрофоне 50 мВ/Па) |
Технические характеристики Экофизика-110 АВ4 в качестве микровольтметра: |
|
| Частотный диапазон | 1-500 000 Гц |
| Минимальное разрешение по частоте | 1 Гц |
| Погрешность | 2% |
Сервисные функции:
| Модульная структура | Функции прибора сгруппированы в несколько независимых друг от друга измерительных программ |
| Запоминание калибровочных данных | Для каждого канала прибор может хранить несколько калибровок: для микрофона, для двух вибродатчиков, для измерительных антенн, по напряжению, для произвольного первичного преобразователя |
Измерительные конфигурации:
| Анализ-4 (4 канала) |
LF: 1/3-окт. 0,8-160 Гц; Wk, Wd, Wm, Wb, FI, Fk, Fm; MF: 1/3-окт. 6,3-1250 Гц; Wh, Fh; HF: 1/3-окт. 25-40000 Гц; A, C; EF: 1/3-окт. 1-10000 Гц; Мультизапись, запись сигнала; 4 окна представления результатов |
| ЭкоЗВУК (1 канал) |
Уровни звука: А, С, Z (Лин), AU (F, S, I, Пик, Leq); УЗД: 1/3-октавы 1,6 – 20000 Гц, 1/1-октавы: 2-16000 Гц (S, F, Leq); Инфразвук: FI (Лин), G, 2-16 Гц (окт.), 1,6-20Гц (1/3 октавы); Статистика: L1-L99; Мультизапись, мониторинг, запись сигнала; 8 окон представления результатов |
| Общая вибрация (3 канала) |
Коррекции: Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm; Октавы: 1 Гц – 125 Гц; 1/3-октавы: 0,8 Гц – 160 Гц; Врем.хар-ки: 1 с, 5с, 10 с, Пик, Leq; Измеряемые величины: a, MTVV, VDV; Индикация: м/с2 и дБ; Мультизапись, мониторинг, запись сигнала; 5 окон представления результатов |
| Локальная вибрация (3 канала) |
Коррекции: Wh, Fh; Октавы: 8 Гц – 1000 Гц; 1/3-октавы: 6,3 Гц – 1250 Гц; Врем.хар-ки: 1 с, 5с, 10 с, Пик, Leq; Измеряемые величины: a, A(8); Индикация: м/с2 и дБ; Мультизапись, мониторинг, запись сигнала; 5 окон представления результатов |
| Селективный микровольтметр |
Ширина полосы пропускания: от 1 до 100 Гц в частотном диапазоне 1-480000 Гц; Выбор частоты сигнала с помощью встроенной функции; БПФ с последующим автоматическим отслеживанием частоты; БПФ: 1024 точки, 200 линий, полоса анализа от 187 до 480000 Гц |
| 1/12-октавный анализ (1 канал) |
1/12 октавы: 100 – 10000 Гц |
| Е/Н-метр (1 канал) |
Специализированные фильтры для измерения ЭМП с помощью антенн П6-70 и П6-71 |
Виды записи в память:
| Мультизапись | Автоматическая запись всех измеренных величин с выбираемым шагом в течение выбираемого интервала |
| Мониторинг | Автоматическая поминутная запись средних, максимальных и минимальных величин за прошедшую минуту |
| Сигнал | Запись оцифрованного сигнала |
| BMP | Запись графического файла («копия экрана прибора» может быть напрямую распечатана на фотопринтере) |
| Постобработка оцифрованных сигналов | Записанные сигналы могут быть воспроизведены и обработаны (измерены) непосредственно самим прибором или переписаны в компьютер для постобработки |
Технические характеристики МК-301:
| Модель | МК-301 |
| Характеристика направленности | диффузного поля |
| Номинальная чувствительность | 5 мВ/Па |
| Частотный диапазон | 5 — 100 000 * Гц |
| Максимальный измеряемый уровень звукового давления | 168 дБ |
| Поляризация | 200 В |
| Емкость | 6,8 пФ |
| Диаметр с сеткой | 7,00 мм |
| Резьба для соединения | 5,7 ** мм 60 UNS |
* Без защитной сетки.
** Для работы с предусилителем Р200 микрофон поставляется с переходником.

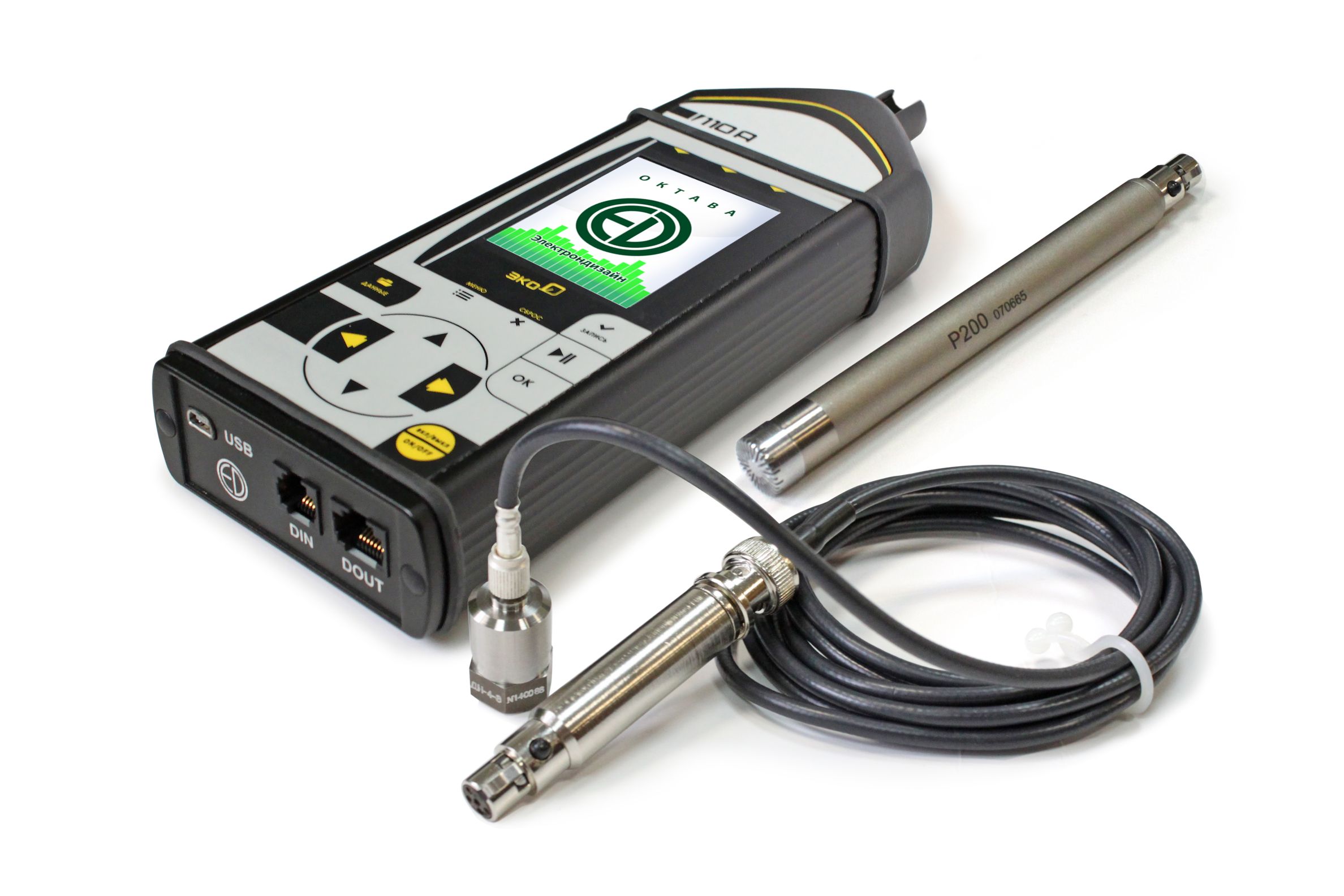

Комплект поставки ЭКОФИЗИКА Ультра-СОУТ-ES:
- 4-канальный измерительно-индикаторный блок Белая ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц);
- Набор измерительно-программных модулей «Санитарная виброакустика»;
- Набор измерительно-программных модулей «Инженерная виброакустика»;
- Предусилитель микрофонный Р200;
- Кабель EXC005R микрофонный удлинительный, 5 м;
- Микрофон МК-233 (1 — 40 000 Гц), 1/2»;
- Микрофон МК-301 (5 — 100 000 Гц), 1/4″, с адаптером (или аналогичный микрофон B&K 4135);
- Экран ветрозащитный для микрофонного капсюля;
- Трехкомпонентный вибродатчик АР2038;
- Адаптер кисти руки;
- Кубический адаптер;
- Гибкий резиновый диск;
- Платформа напольная;
- Установочный магнит:
- Сумка наплечная кофр СТАНДАРТ-ES;
- Комплект программного обеспечения на CD-диске для постообработки результатов измерения (отображение результатов измерения в графическом и табличном виде);
- Комплект аккумуляторов;
- Зарядное устройство с дополнительным комплектом аккумуляторов и сетевым блоком питания;
- Руководство по эксплуатации с формуляром и документом о поверке;
- Штатив.
По дополнительному заказу поставляются аттестованные методики выполнения измерений под требования Росаккредитации (в базовый комплект Экофизика-110А Комплект Ультра СОУТ-ES не входит)
