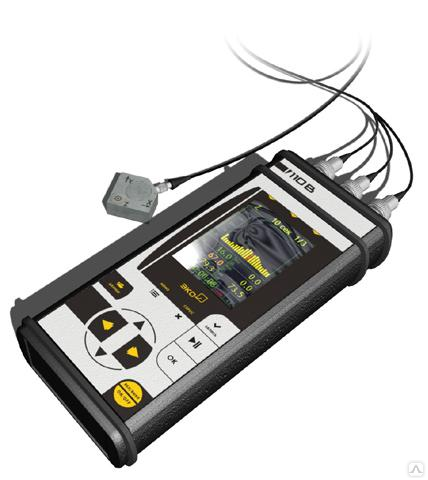

Экофизика-110В комплект 110В-3 — Трехосевой виброметр-анализатор спектра
Трёхканальный виброметр Экофизика-110В комплект 110В-3 — это виброметр-анализатор спектра, предназначенный для оценки воздействия вибрации на человека, конструкции зданий и сооружений, а также...
Загрузка...по запросу
по запросу
Трёхканальный виброметр Экофизика-110В комплект 110В-3 — это виброметр-анализатор спектра, предназначенный для оценки воздействия вибрации на человека, конструкции зданий и сооружений, а также для исследований вибрационной активности машин.
Виброметр ЭКОФИЗИКА-110В3 применяется в следующих областях:
- Специальная оценка условия труда;
- Санитарно-гигиеническая оценка вибрации на рабочем месте;
- Санитарно-гигиеническая оценка вибрации в помещениях жилых и общественных зданий;
- Измерение вибрационных характеристик оборудования и строительных конструкций;
- Оценка воздействия вибрации на здания и сооружения;
- Научно-исследовательские и опытно-конструкторские работы.
Виброметр Экофизика-110В комплект 110В3 сконструирован с учетом требований российских и международных стандартов и санитарных норм (ГОСТ ГОСТ 12.1.012-2004, СН 2.2.4/2.1.8-583-96, ГОСТ ИСО 8041, ГОСТ 17168, ГОСТ 31191.1 (ИСО 2631-1), ГОСТ 31191.2 (ИСО 2631-2), ГОСТ 31192.1 (ИСО 5349-1), ГОСТ 31192.2 (ИСО 5349-2), ГОСТ 31191.4 (ИСО 2631-4), МЭК 61260.
Особенности Экофизика-110В комплект 110В3:
- Количество аналоговых каналов: 3;
- Отсутствие кабельного эффекта благодаря применению датчиков со встроенной электроникой;
- Линейный рабочий диапазон более 100 дБ без переключения усиления;
- Одновременное измерение спектров по трем каналам в диапазоне частот до 10 кГц;
- Измерение вибрации одновременно в трех точках в диапазоне частот до 10 кГц;
- Возможность индикации измерений звука при подключении цифрового преобразователя ОКТАФОН-110А-DIN;
- Измерение процентилей Ln, дозы вибрации и других статистических показателей;
- Расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда).
Функциональные возможности Экофизика-110В комплект 110В-3:
- Прямое подключение вибродатчиков со встроенной электроникой (IEPE, ICP и т.п.);
- Измерение среднеквадратичных и пиковых корректированных виброускорений, дозы вибрации (VDV) по трем направлениям одновременно (ГОСТ ИСО 8041);
- Измерение уровней вибрации в октавных и 1/3-октавных полосах частот по трем направлениям одновременно;
- Металлический корпус, прочность к внешнему воздействию;
- Автоматическая запись в память результатов измерений и оцифрованных сигналов;
- Режим постобработки записанных сигналов;
- Энергонезависимая память 4 гигабайта;
- Канал телеметрии, дистанционное управление и работа с прибором;
- Подключение цифровых измерительных преобразователей.
Технические характеристики прибора ЭКОФИЗИКА-110В3 в качестве виброметра:
| Удовлетворяемые стандарты, показатели точности | ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004 |
| Режимы измерения виброметра | Общая вибрация, Локальная вибрация |
| Количество каналов | 1-3 (определяется типом и количеством вибродатчиков) |
| Тип вибропреобразователя | Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые) |
| Измеряемые параметры | Три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), гистограммы распределения корректированных виброускорений и соответствующие процентили L1…L99 |
| Частотные коррекции общей вибрации (измеряются одновременно) | Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm |
| Частотные коррекции локальной вибрации (измеряются одновременно) | Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh |
| Временные характеристики | СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения), VDV |
| Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2 | 59 — 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh) |
| Пределы основной относительной погрешности измерения виброускорения на опорной частоте | +/-0,3 дБ |
Технические характеристики прибора ЭКОФИЗИКА-110В-3 в качестве анализатора спектра:
| Удовлетворяемые стандарты и показатели точности | Класс1 по МЭК 61260 |
| Наборы фильтров | октавные и 1/3-октавные фильтры |
| Диапазон частот анализа в реальном времени в режиме «Общая вибрация» |
октавные фильтры 1 Гц — 125 Гц
1/3-октавные фильтры 0,8 Гц — 160 Гц |
| Диапазон частот анализа в реальном времени в режиме «Локальная вибрация» |
октавные фильтры 8 Гц — 1000 Гц
1/3-октавные фильтры 6,3 Гц — 1250 Гц |
| Диапазон частот анализа в реальном времени в режиме «Анализ-3-EF» | 1/3-октавные фильтры 0,8 — 10000 Гц |
| Линейный рабочий диапазон октавных фильтров | Общая вибрация: 116 дБ
Локальная вибрация: 105 дБ |
| Линейный рабочий диапазон 1/3-октавных фильтров | Общая вибрация: 116 дБ
Локальная вибрация: 115 дБ Анализ-3-EF: 100 дБ |
| Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110) | 4,6 В пик-пик |
Общие технические характеристики прибора индикаторного блока ЭКОФИЗИКА-110В:
Питание прибора:
- Питание прибора осуществляется от комплекта аккумуляторов;
- Энергопотребление: максимально 500 мА;
- Зарядка аккумуляторов: с использованием внешнего зарядного устройства (входит в комплект поставки).
Габаритные размеры и масса:
- Габаритные размеры (без первичных преобразователей): 188 мм х 86 мм х 35 мм;
- Масса (без первичных преобразователей): не более 0,6 кг.
Прочие характеристики:
- Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10 С до плюс50 С;
- Клавиатура: пленочная;
- Память: >2 Гбайт, энергонезависимая;
- Интерфейс: USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков).
Рабочие условия эксплуатации:
- Диапазон рабочих температур окружающей среды: от минус 10 гр. С до плюс 40 гр.С;
- Относительная влажность: до 90 % при +40 гр.С (без конденсата);
- Атмосферное давление: от 86 кПа до 108 кПа (645-810 мм рт.ст.).
Стандартный комплект поставки виброметра Экофизика-110В3:
- Прибор Экофизика-110В;
- АP2082M. Трехкомпонентный вибродатчик, 100 мВ/g;
- Сумка наплечная;
- Комплект аккумуляторов;
- Зарядное устройство с дополнительным комплектом аккумуляторов и сетевым блоком питания;
- Руководство по эксплуатации с формуляром и документом о поверке.
Для измерения вибрации обязательно использование комплекта
