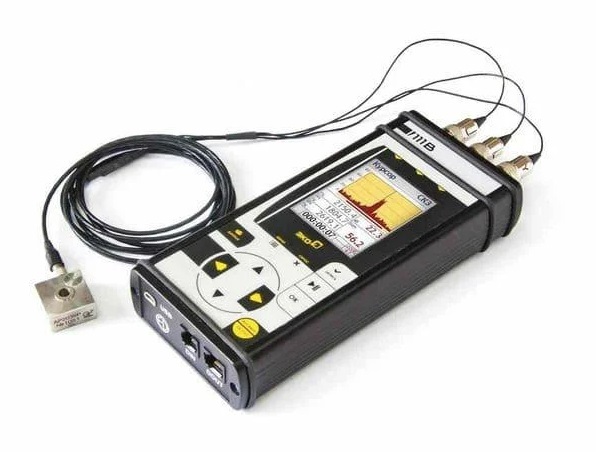

Экофизика-111В-1 Комплект ЭкоСОУТ — Одноканальный виброметр
Экофизика 111В-1 Комплект СОУТ — Одноканальный виброметр-анализатор спектра с первичной поверкой
Прибор Экофизика 111В-1 Комплект СОУТ с первичной метрологической поверкой предназначен...
Загрузка...
127000 руб.RUB
Экофизика 111В-1 Комплект СОУТ — Одноканальный виброметр-анализатор спектра с первичной поверкой
Прибор Экофизика 111В-1 Комплект СОУТ с первичной метрологической поверкой предназначен для:
- измерения общей вибрации по одной оси;
- измерения локальной вибрации по одной оси;
- анализа спектра;
- технических вибрационных исследований механизмов и машин.
Одноосевой виброметр Экофизика 111В-1. Комплект СОУТ является наиболее бюджетным вариантом поставки виброметра «Экофизика» для целей специальной оценки условий труда и производственного контроля.
Виброметр Экофизика-111В1 может также использоваться для измерения вибрационных характеристик механизмов и машин.
Поставляется в комплекте с адаптерами для измерения общей и локальной вибрации
Экофизика 111В1. Комплект ЭкоСОУТ применяется в следующих областях:
- Измерение вибрации в рамках специальной оценки условий труда (СОУТ);
- Измерение вибрации в рамках санитарно-экологического контроля вибрации;
- Контроль вибрации зданий и строительных конструкций;
- Измерение вибрационных характеристик машин;
- Экологический мониторинг;
- Научные исследования.
Виброметр Экофизика 111-В1 сконструирован с учетом требований российских и международных стандартов и санитарных норм (ГОСТ ГОСТ 12.1.012-2004, СН 2.2.4/2.1.8-583-96, ГОСТ ИСО 8041, ГОСТ 17168, ГОСТ 31191.1 (ИСО 2631-1), ГОСТ 31191.2 (ИСО 2631-2), ГОСТ 31192.1 (ИСО 5349-1), ГОСТ 31192.2 (ИСО 5349-2), ГОСТ 31191.4 (ИСО 2631-4), МЭК 61260.
Особенности измерителя вибрации Экофизика-111В1. Комплект ЭкоСОУТ:
- Количество аналоговых каналов: 3 (в комплект поставки виброметра Экофизика-111В1. Комплект ЭкоСОУТ входит одноканальный вибродатчик (ДН-4-Э или АР98 (по выбору), обеспечивающий измерение вибрации по одной оси.)
- Измерение среднеквадратичных и пиковых корректированных виброускорений, дозы вибрации (VDV) по трем направлениям одновременно (ГОСТ ИСО 8041)
- Измерение уровней вибрации в октавных и 1/3-октавных полосах частот по трем направлениям одновременно
- Автоматическая запись в память результатов измерений и оцифрованных сигналов
- Отсутствие кабельного эффекта благодаря применению датчиков со встроенной электроникой
- Линейный рабочий диапазон более 100 дБ без переключения усиления
- Одновременное измерение спектров по трем каналам в диапазоне частот до 10 кГц (20 кГц для Экофизика-110В (Белая)) (при наличии трехосевого вибродатчика (доп. опция)
- Измерение вибрации одновременно в трех точках в диапазоне частот до 10 кГц (при наличии трех однокомпонентных вибродатчиков (доп. опция)
- Возможность индикации измерений звука при подключении цифрового преобразователя ОКТАФОН-110А-DIN
- Измерение процентилей Ln, дозы вибрации и других статистических показателей
Технические характеристики прибора Экофизика-111В-1 в качестве виброметра: |
|
| Удовлетворяемые стандарты, показатели точности | ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004 |
| Режимы измерения виброметра | Общая вибрация, Локальная вибрация |
| Количество каналов | 1-3 (определяется типом и количеством вибродатчиков) |
| Тип вибропреобразователя | Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые) |
| Измеряемые параметры | Три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), MTVV — для исполнения «Экофизика-110В (Белая )» |
| Частотные коррекции общей вибрации (измеряются одновременно) | Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm |
| Частотные коррекции локальной вибрации (измеряются одновременно) | Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh |
| Временные характеристики | СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения), VDV |
| Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2 | 59 — 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)
Для исполнения «Экофизика-110В (Белая )»: 54 — 165 (Wm), 56-165 (Wk), 56-165 (Wd), 57-165 (Wb, Wc), 54-165 (We), 59-165 (Wj), 61-165 (Fk, Fm), 42-164 (Wh), 57-164 (Fh) |
| Пределы основной относительной погрешности измерения виброускорения на опорной частоте | +/-0,3 дБ |
Технические характеристики одноосевого виброметра Экофизика-111В1 в качестве анализатора спектра: |
|
| Удовлетворяемые стандарты и показатели точности | Класс1 по МЭК 61260 |
| Наборы фильтров | октавные и 1/3-октавные фильтры |
| Диапазон частот анализа в реальном времени в режиме «Общая вибрация» |
октавные фильтры 1 Гц — 125 Гц
1/3-октавные фильтры 0,8 Гц — 160 Гц |
| Диапазон частот анализа в реальном времени в режиме «Локальная вибрация» |
октавные фильтры 8 Гц — 1000 Гц
1/3-октавные фильтры 6,3 Гц — 1250 Гц |
| Диапазон частот анализа в реальном времени в режиме «1/3-октавный Анализатор» | 1/3-октавные фильтры 0,8 — 10000 Гц |
| Линейный рабочий диапазон октавных фильтров | Общая вибрация: 116 дБ
Локальная вибрация: 105 дБ |
| Линейный рабочий диапазон 1/3-октавных фильтров | Общая вибрация: 116 дБ
Локальная вибрация: 115 дБ Анализ-3-EF: 100 дБ |
| Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110) | 4,6 В пик-пик |
Технические характеристики прибора в качестве анализатора спектра для измерителя вибрации «Экофизика-111В1»: |
|
| Удовлетворяемые стандарты и показатели точности | Класс1 по ГОСТ Р 8.714-2010 (МЭК 61260) |
| Наборы фильтров | октавные и 1/3-октавные фильтры |
| Диапазон частот анализа в реальном времени в режиме «Общая вибрация ЭФБ-110В» |
октавные фильтры 1 Гц — 125 Гц
1/3-октавные фильтры 0,8 Гц — 160 Гц |
| Диапазон частот анализа в реальном времени в режиме «Локальная вибрация ЭФБ-110В» |
октавные фильтры 8 Гц — 1000 Гц
1/3-октавные фильтры 6,3 Гц — 1250 Гц |
| Диапазон частот анализа в реальном времени в режиме «1/3-октавный анализатор XYZ» | 1/3-октавные фильтры 0,8 — 20 000 Гц |
| Линейный рабочий диапазон октавных фильтров | Общая вибрация ЭФБ-110В: 130 дБ
Локальная вибрация ЭФБ-110В: 112 дБ |
| Линейный рабочий диапазон 1/3-октавных фильтров | Общая вибрация ЭФБ-110В: 131 дБ
Локальная вибрация ЭФБ-110В: 117 дБ 1/3-октавный анализатор XYZ: 100 дБ |
| Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110) | 4,6 В пик-пик |
Общие технические характеристики прибора Экофизика-111В1: |
|
|
Питание виброметра Экофизика: |
|
| Элементы питания | 4 аккумулятора типа АА |
| Энергопотребление | максимально 500 мА. |
| Зарядка аккумуляторов | с использованием внешнего зарядного устройства (входит в комплект поставки). |
|
Размеры и масса индикаторного блока: |
|
| Габаритные размеры (без первичных преобразователей) | 188 мм х 86 мм х 35 мм |
| Масса (без первичных преобразователей) | не более 0,6 кг.
|
| Рабочие условия эксплуатации: | |
| Диапазон рабочих температур окружающей среды: | от минус 10 гр. С до плюс 40 гр.С. |
| Относительная влажность: | до 90 % при +40 гр.С (без конденсата). |
| Атмосферное давление: | от 86 кПа до 108 кПа (645-810 мм рт.ст.). |
|
Прочие характеристики: |
|
| Индикатор | TFT (320х240), цветной, диапазон рабочих температур от минус 20 до плюс 50 С. |
| Клавиатура | пленочная |
| Память | 4 Гбайт, энергонезависимая. |
| Интерфейсы | USB (Master&Slave);
DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков). |
Комплект поставки Экофизика 1101-1. Комплект ЭкоСОУТ:
- ЭКОФИЗИКА-111В (Белая) — трѐхканальный измерительно-индикаторный блок с тремя входами BNC (ICP/IEPE);
- ДН-4Э (или АР2037-10, АР2037-100, АР2099-100) — однокомпонентный вибродатчик, 10 мВ/g, ICP/IEPE, частотный диапазон 0,4-5000 ГЦ;
- 001КР — адаптер кисти руки для измерения локальной вибрации;
- 001ОТ — жесткий диск для измерения общей вибрации;
- 003ОП — платформа напольная для измерений общей вибрации;
- набор измерительно-программных модулей «Инженерная виброметрия ЭФБ-110В» (для технических исследований) или «Санитарная виброметрия-ЭФБ-110В» (для СОУТ / производственного контроля)
- сумка наплечная кофр СТАНДАРТ-ES;
- комплект аккумуляторов;
- зарядное устройство с дополнительным комплектом аккумуляторов и сетевым блоком питания;
- руководство по эксплуатации с формуляром и документом о поверке.
Для измерения вибрации обязательно использование комплекта
