Загрузка...Комплект Строитель-111В прибора Экофизика-111В с тремя одноканальными вибродатчиками предназначен для измерений вибраций зданий и сооружений с креплением вибродатчиков в трех разных точках.
Назначение виброметра-анализатора спектра Экофизика Комплект СТРОИТЕЛЬ-111В с первичной поверкой:
Комплект Строитель-111В прибора Экофизика-111В предназначен для измерений общей вибраций в зданиях и сооружениях. В такой комплектации прибор СТРОИТЕЛЬ-111В позволяет измерить ускорение и скорость вибрации (общий уровень, 1/1-октавные, 1/3-октавные и БПФ спектры).
Кроме того прибор имеет функцию записи временных реализаций («цифровой магнитофон»). Записанные временные реализации могут быть обработаны и проанализированы входящим в комплект ПО Signal+3G RTA.
Один из видов обработки, доступный в ПО Signal+3G RTA, — оценка пиковых значений скорости вибрации и определение частоты доминирующей составляющей по ГОСТ Р 52892-2007 (для вибрационных процессов на частотах от 8 Гц).

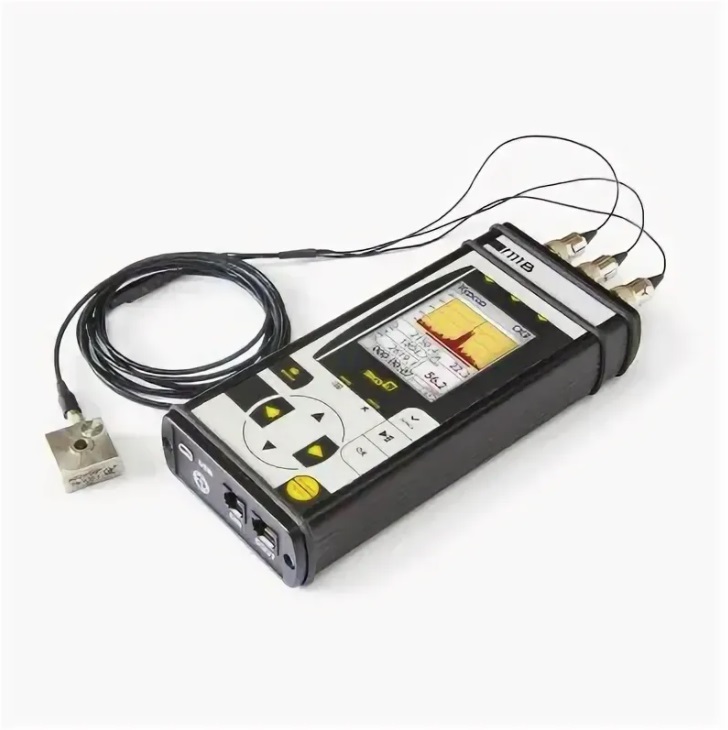

Измерение и регистрация вибрации осуществляются по трём независимым синхронным каналам. В качестве чувствительного элемента используются малошумящие малогабаритные пьезоакселерометры AP2099-100. Для установки пьезоакселерометров в точках измерений в комплект входят напольная платформа 004ОП, установочные магниты АМ-01-ОКТ, восковая мастика AW-01-1, посадочные места для клеевого крепления на стены (крепление акселерометров на посадочное место — резьбовое).
Технические характеристики комплекта Экофизика-СТРОИТЕЛЬ-111В в качестве виброметра:
| Удовлетворяемые стандарты, показатели точности | ГОСТ ИСО 8041-2006, ГОСТ Р 53963.1-2010, ГОСТ ИСО 2954-2014, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004 |
| Режимы измерения виброметра | Общая вибрация, Локальная вибрация, 1/3-октавный анализатор, БПФ-анализатор |
| Количество каналов | 1-3 (определяется типом и количеством вибродатчиков) |
| Тип вибропреобразователя | Пьезоакселерометры и велосиметры со встроенной электроникой IEPE (ICP-совместимые) |
| Измеряемые параметры | Три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), MTVV — для исполнения.
Среднеквадратичные и пиковые значения виброскорости |
| Частотные коррекции общей вибрации (измеряются одновременно) | Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm |
| Частотные коррекции локальной вибрации (измеряются одновременно) | Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh |
| Временные характеристики | СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения), VDV |
| Диапазон измерений виброускорения, дБ отн. 1 мкм/с2 | 33 — 184* (Wm, Wk), 44-184* (Fh) |
| Диапазон измерения виброскорости, дБ отн. 5·10-8 м/с | 75 — 139* (Fk), 64 — 139* (Ар) |
| Пределы допускаемой абсолютной погрешности измерения виброускорения и виброскорости на опорной частоте, дБ | +/-0,3 |
* Точный диапазон измерений конкретного виброметра может быть более узким и зависит от заказанных типов вибропреобразователей.
Технические характеристики комплекта Экофизика-СТРОИТЕЛЬ-111В в качестве анализатора спектра
| Удовлетворяемые стандарты и показатели точности | Класс1 по ГОСТ Р 8.714-2010 (МЭК 61260) |
| Наборы фильтров | октавные и 1/3-октавные фильтры |
| Диапазон частот анализа в реальном времени в режиме «Общая вибрация» |
октавные фильтры 1 Гц — 125 Гц
1/3-октавные фильтры 0,8 Гц — 160 Гц |
| Диапазон частот анализа в реальном времени в режиме «Локальная вибрация ЭФБ-110В» |
октавные фильтры 8 Гц — 1000 Гц
1/3-октавные фильтры 6,3 Гц — 1250 Гц |
| Диапазон частот анализа в реальном времени в режиме «1/3-октавный анализатор XYZ» | октавные фильтры 1 — 16 000 Гц
1/3-октавные фильтры 0,8 — 20 000 Гц |
| Линейный рабочий диапазон октавных фильтров | Общая вибрация: 121 дБ
Локальная вибрация: 112 дБ 1/3-октавный анализатор XYZ: 99 дБ |
| Линейный рабочий диапазон 1/3-октавных фильтров | Общая вибрация ЭФБ-110В: 126 дБ
Локальная вибрация ЭФБ-110В: 117 дБ 1/3-октавный анализатор XYZ: 100 дБ |
| Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110) | 4,6 В пик-пик |
| Пределы допускаемой погрешности на опорных частотах | +/- 0,5 дБ |
Технические характеристики трех вибродатчиков, входящих в комплект поставки комплекта Экофизика-СТРОИТЕЛЬ-111В:
| Наименование вибродатчика | АР2099-100 |
| Количество каналов измерения | 1 |
| Осевая чувствительность (+/-10%) | 100 мВ/g |
| Амплитудный диапазон | +/-50g |
| Максимальный удар (пиковое значение) | +/-500 g |
| Частотный диапазон (+/-1 дБ) | 0,5 — 10000 Гц |
| Собственная частота в закрепленном состоянии | >15 кГц |
| Собственные шумы, СКЗ (1 Гц — 10 кГц) | <0,0001g |
| Диапазон рабочих температур | -40…+125 гр.С |
| Питание | IEPE/ICP: напряжение +15…30В, ток +2…20мА |
| Материал корпуса | Нержавеющая сталь |
| Соединитель | 10-32UNF |
| Масса (без кабеля) | 35 |
| Габаритные размеры | 26 мм х 23,5 мм х 19мм |
Комплект поставки Экофизика комплект СТРОИТЕЛЬ включает в себя:

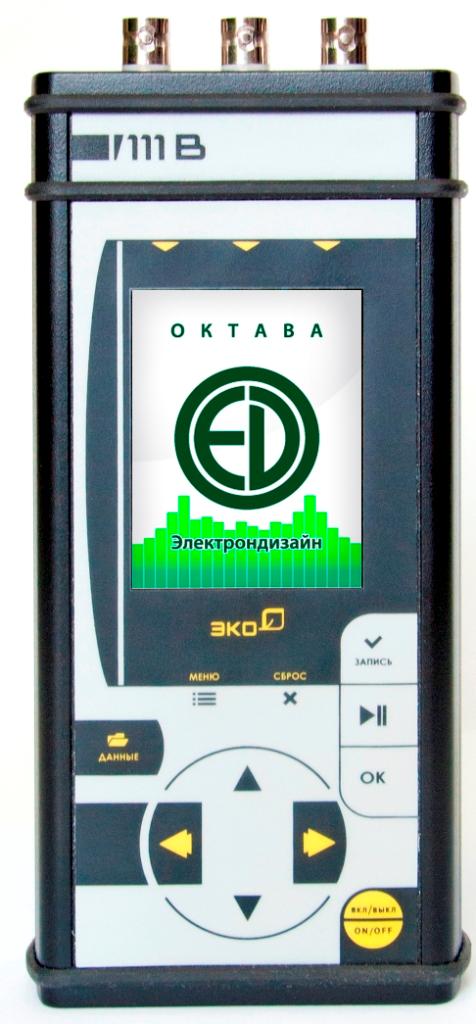

- трёхканальный измерительно-индикаторный блок Экофизика-111В,
- датчик вибрации 1-компонентный AP2099-100 с повышенным разрешением — 3 штуки,
- сумка, два комплекта аккумуляторов с зарядным устройством,
- руководство по эксплуатации, паспорт, свидетельство о поверке,
- набор измерительно-программных модулей «Санитарная виброметрия ЭФБ-110В»,
- набор измерительно-программных модулей «Инженерная виброметрия ЭФБ-110В»,
- установочная напольная платформа 004ОП, установочный магнит АМ-01-ОКТ — 3 шт,
- комплект посадочных мест (5 шт.) ММ-01-ОКТ, комплект шпилек ШМ5Д8, мастика AW-01-1,
- пакет программ Signal+3G RTA.
