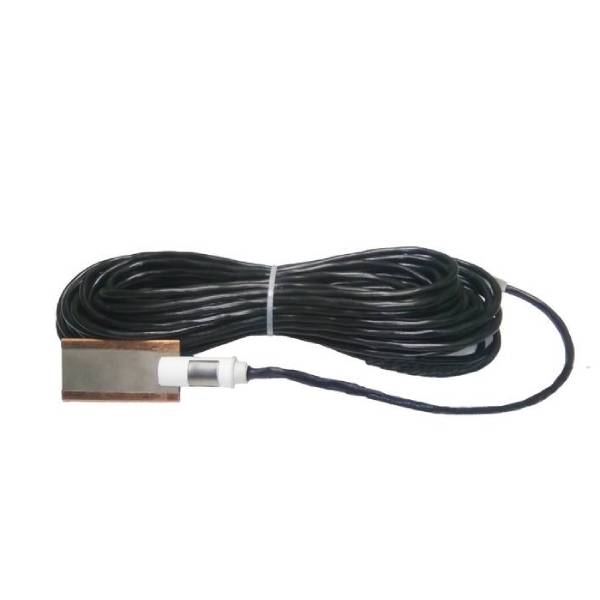

Электрод сравнения длительного действия ЭДБ-2П

Электроды ЭДБ — биметаллические электроды сравнения длительного действия, чаще всего медно-титановые, представляют собой элемент катодной защиты металлических сооружений, находящихся под землей и подверженных коррозионному разрушению. Электрод ЭДБ используется для создания и измерения разности потенциалов между подземными металлоконструкциями и землей. Устройство применяется как своеобразный датчик для автоматического управления станцией катодной защиты на большой глубине.

Электрод сравнения длительного действия ЭДБ-2П дополнительно оборудован датчиком потенциала и кроме основной своей функции – электрода сравнения, может использоваться для измерения поляризационных потенциалов на подземных сооружениях при электрохимической защите согласно Приложения Р ГОСТа 9.602-2005. Датчик потенциала закреплен на корпусе электрода и представляет собой стальную пластину размером 25?25 мм.

Условия эксплуатации:

Датчик типа ЭДБ стационарно устанавливается в грунт, что позволяет использовать его в системах автоматической защиты. Прибор способен к длительной работе в различных почвенно-климатических условиях: песчано-глинистых, черноземах, песчаных илистых и даже болотистых.

Электроды ЭДБ-2П применяются для работы при значительных нагрузках на большой глубине, поскольку изготовлены в форме пластин или цилиндров и выполнены из прочнейшего биметаллического сплава. Данные электроды имеют существенные преимущества перед медно-сульфидными аналогами типов МЭД-АКХ и ЭНЕС благодаря тому, что последние не способны обеспечить стабильное напряжение заданного значения за счет использования жидкого электролита, способствующего быстрой разгерметизации электрода, что позволяет их использование только на короткие сроки, в кто время как ЭДБ предназначены для длительной эксплуатации.

Данные электроды выпускаются в нескольких модификациях:

• электрод ЭДБ-2 — представляет собой титановую пластину, заключенную в так называемую медную «рубашку»;
• электрод ЭДБ-2М — отличается от ЭДБ-2 наличием стабилизирующей обмазки;
• электрод ЭДБ-2П — также представляет собой медно-титановое изделие, в конструкции которого предусмотрен встроенный датчик электрохимического потенциала;
• электрод ЭДБ-2МП — отличительной особенностью от ЭДБ-2П является наличие стабилизирующей обмазки.
