Электрод сравнения измерительный «ЗОНД-1К»
Загрузка...

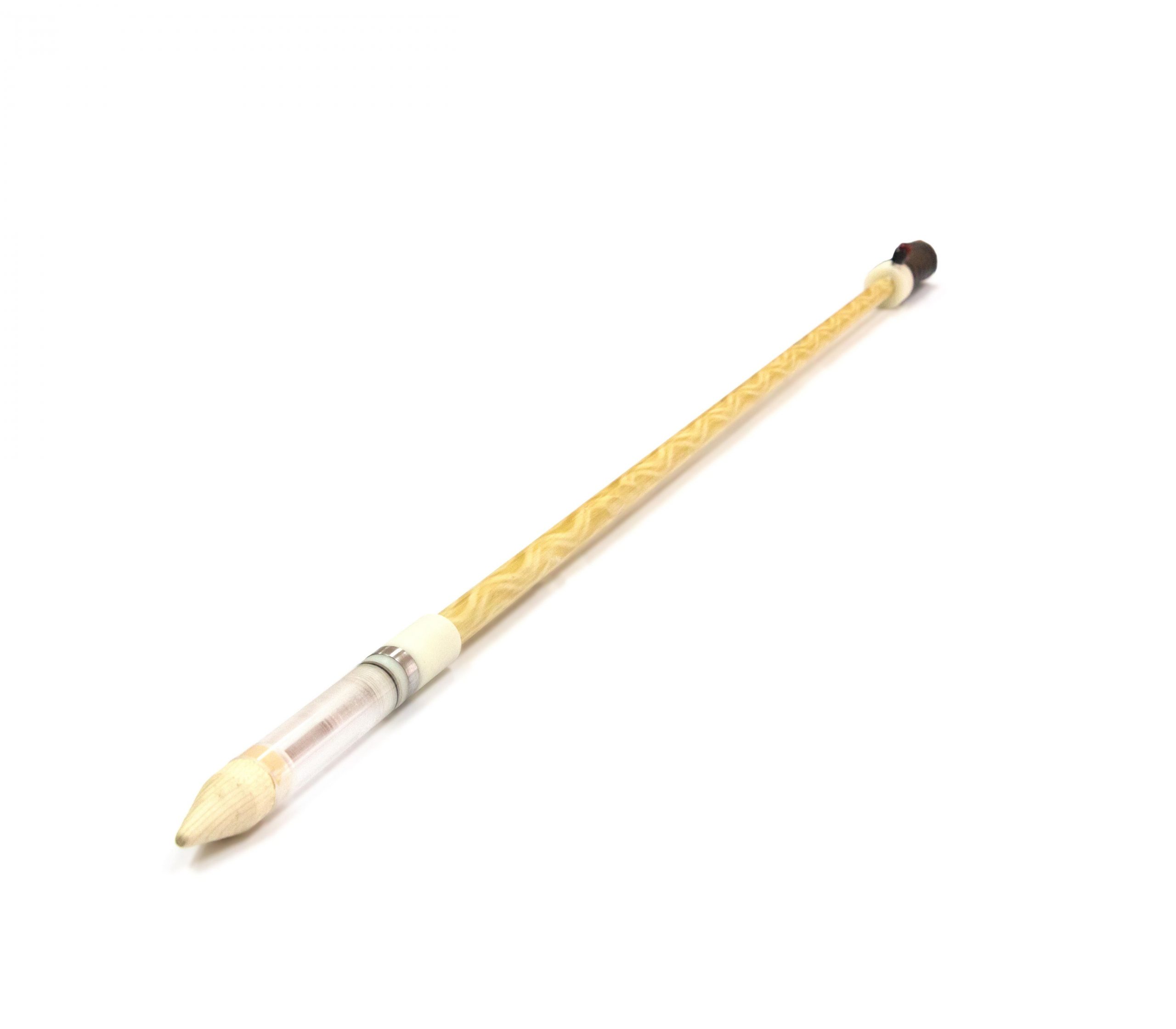

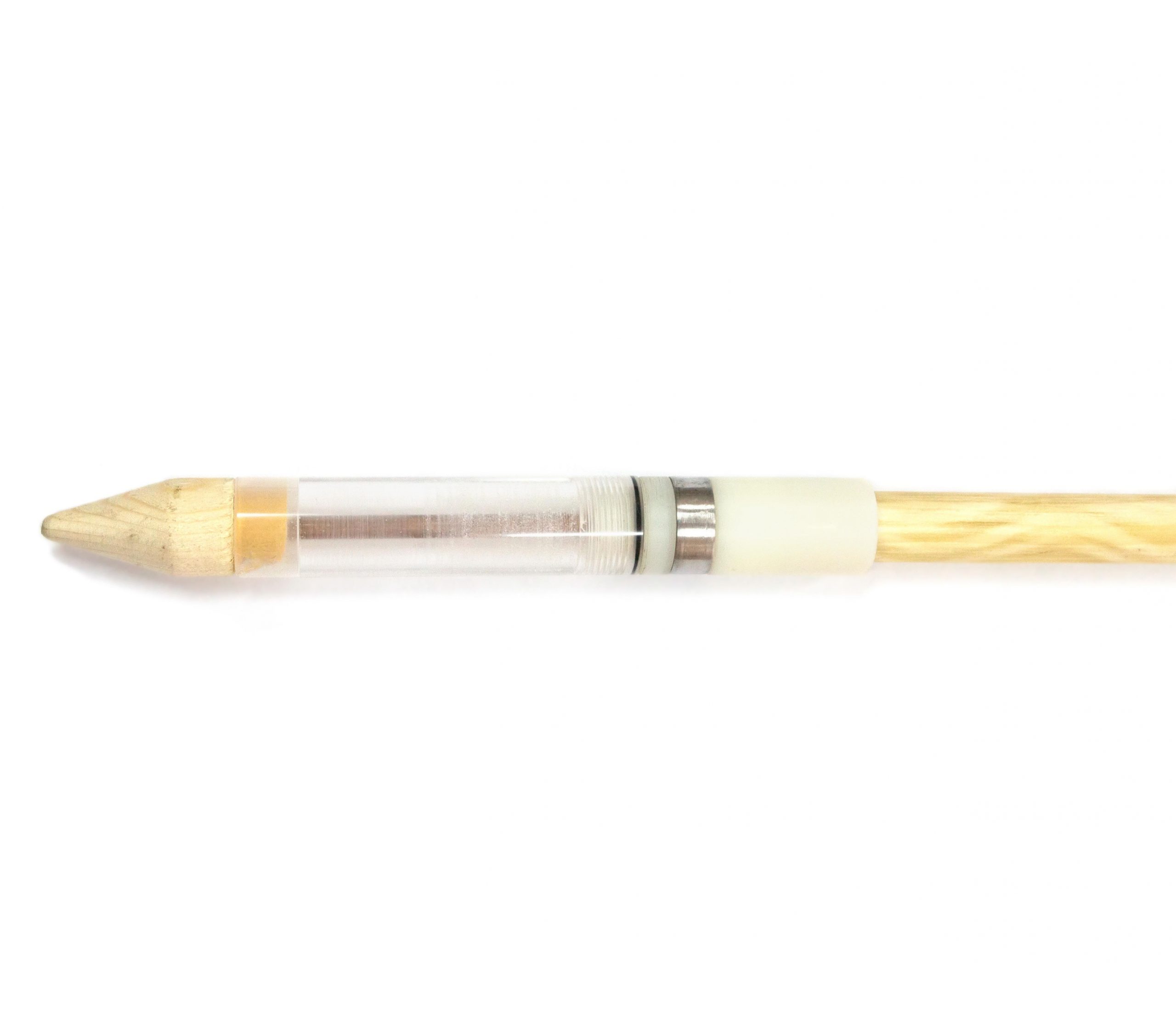

Переносное устройство типа «ЗОНД-1К» предназначено для измерения поляризационного потенциала при электрохимической защите на подземных стальных трубопроводах по ГОСТ 9.602-2005 (приложение Р, метод 2).
«ЗОНД-1К» работает совместно со всеми электроизмерительными приборами имеющими соответствующие диапазоны измерений. Может быть использован как переносной медносульфатный электрод сравнения, при проведении оперативных измерений разности потенциалов «сооружение — земля» по ГОСТ Р 51164-98 или ГОСТ 9.602-2005.
«ЗОНД-1К» предназначен для эксплуатации в полевых условиях во всех климатических районах в интервале температур от 0 до +45°С и при любой влажности, характерной для данного климата, в грунтах, не содержащих крупнозернистый песок и/или гравий, с удельным сопротивлением не более 500 Ом•м, в зонах отсутствия блуждающих токов.
Технические характеристики ЗОНД-1К:
| Высота электрода, мм | 1249±10 |
| Длина провода, м | 2,0 |
| Масса электрода, кг, не более | 0,5 |
| Внутренне сопротивление измерительного электрода, Ом, не более | 200 |
| Разность потенциалов между двумя электродами, мВ, не более | 2,0 |
| Потенциал по отношению к хлорсеребряному электроду, мВ | 120±10 |
| Площадь вспомогательного электрода, мм2 | 625 |
| Объем стакана, мл, не менее | 25 |
| Срок службы, лет, не менее | 3 |
Комплект поставки ЗОНД-1К:
- Устройство «ЗОНД-1К» — 1шт.

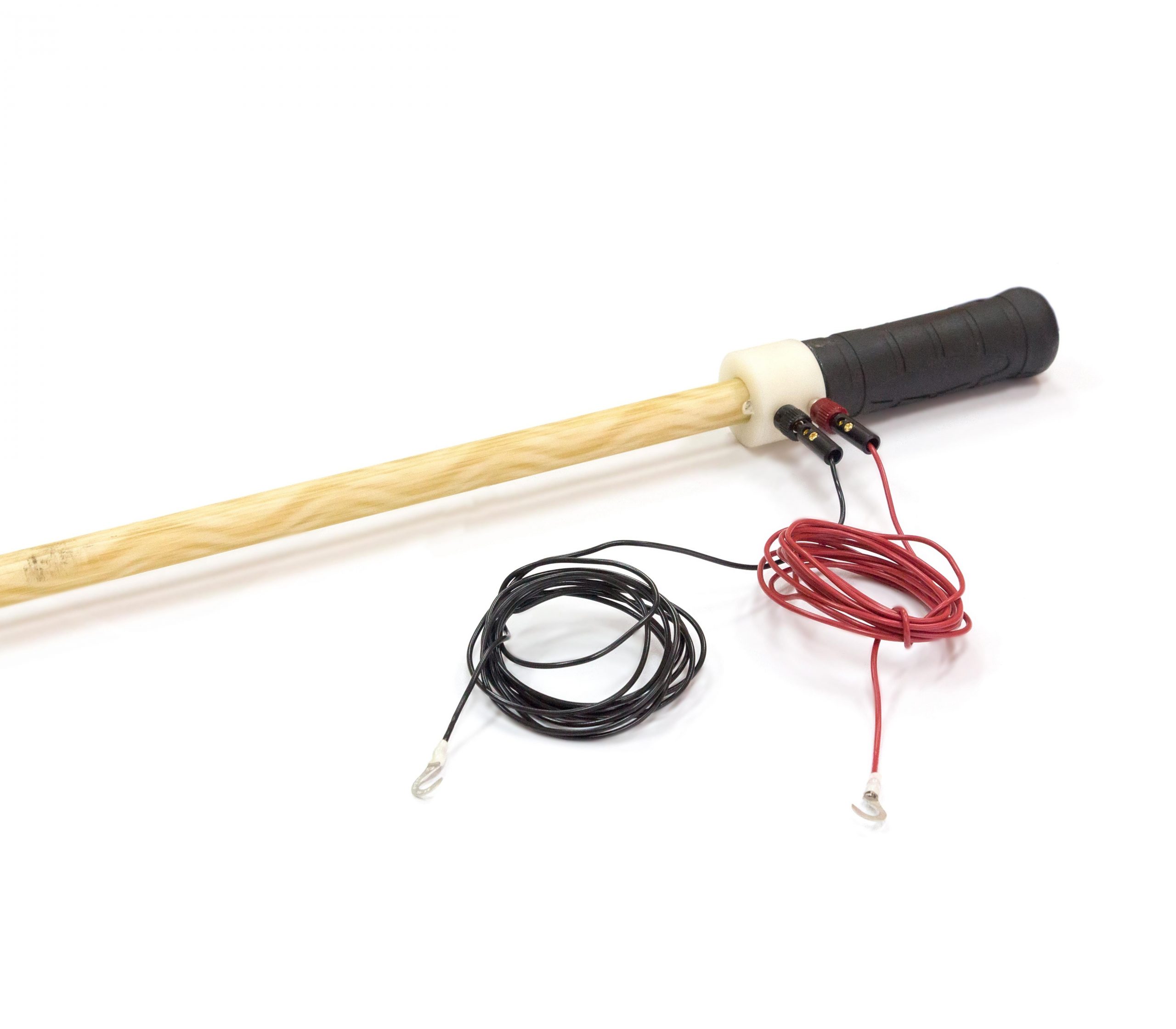

- Провод соединительный — 1шт.
- Паспорт — 1шт.
