Электроискровой дефектоскоп КРОНА-12
Загрузка...Электроискровой дефектоскоп КРОНА-12 — предназначен для контроля сплошности полимерных, эпоксидных, эмалевых и битумных защитных (изоляционных) покрытий магистральных трубопроводов в процессе их строительства, а также для контроля целостности изоляционного покрытия труб и других изделий в процессе их изготовления и эксплуатации.
Дефектоскоп позволяет осуществлять сплошной контроль полимерных, эпоксидных и эмалевых покрытий трубопроводов диаметром от 219 до 1420 мм и выборочный контроль полимерных, эпоксидных, эмалевых и битумных покрытий трубопроводов любого диаметра.
Принцип работы дефектоскопа основан на электрическом пробое воздушных промежутков между касающимся поверхности изоляционного покрытия трубопровода щупом, подключенным к одному полюсу источника высокого напряжения, и самим трубопроводом, подключенным к другому полюсу указанного источника высокого напряжения непосредственно или через грунт при помощи заземлителя.
Величина электрического напряжения между щупом и трубопроводом устанавливается такой, чтобы обеспечивался электрический пробой воздушных промежутков в местах нарушения сплошности изоляционного покрытия трубопровода и исключался электрический пробой самого изоляционного покрытия.
Дефектоскоп обеспечивает выявление локальных сквозных дефектов изоляционных покрытий трубопроводов с сухой поверхностью.
Особенности электроискрового дефектоскопа КРОНА-12
- прибор легко настраивается
- в комплекте дефектоскопа поставляются как щеточные, так и кольцевые электроды для контроля труб
- прибор укомплектован пластиковым кейсом и чехлом
Технические характеристики электроискрового дефектоскопа КРОНА-12:
| Параметр | Значение |
| Испытательное напряжение, кВ | до 40 |
| Минимальный диаметр выявляемых дефектов, мм | 0,6±0,2 |
| Диапазон рабочих температур, °С | -30…+50 |
| Электропитание | -от встроенной аккумуляторной батареи напряжением — 12В-от внешнего источника питания постоянного тока напряжением — 12В |
| Время непрерывной работы, ч | 8 |
| Время установления рабочего режима, мин | 1 |
| Габаритные размеры, мм, не более: | — блока управления и контроля 200x158x91- трансформатора высоковольтного 410хØ90 |
| Масса не более, кг: | — блока управления и контроля — 2,5- трансформатора высоковольтного 1,5 |
| Сигнализация о дефекте | световая и звуковая |
Комплект поставки и принадлежности электроискрового дефектоскопа КРОНА-12:

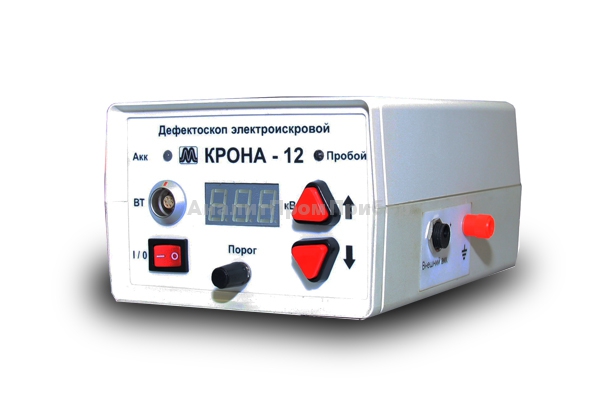

- Блок электронный
- Сумка
- Чемодан
- Зарядное устройство
- Заземлитель
- Магнит
- Электрод кольцевой 400 мм
- Электрод кольцевой 650 мм
- Электрод кольцевой 735 мм
- Электрод кольцевой 840 мм
- Электрод кольцевой 980 мм
- Щупы для локального контроля-3 шт.
- ВТ-1 Трансформатор высоковольтный
- Штырь
- Удлинитель щупа
- Держатель
- Втулка
- Ниппель
- Документация
