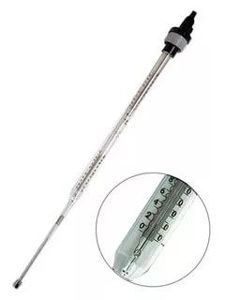

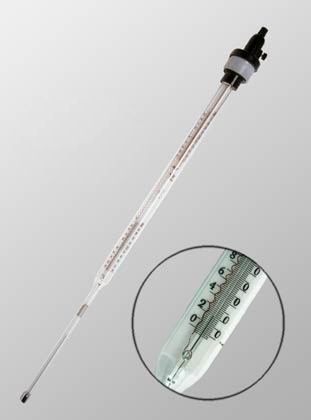

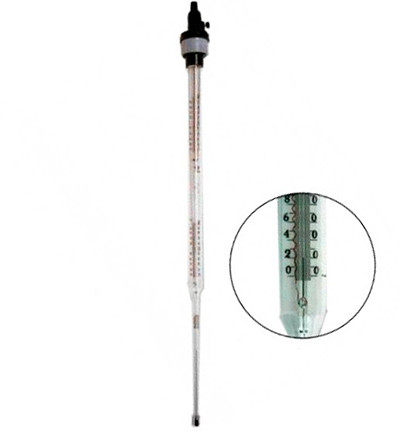

Электроконтактный термометр для поддержания заданной температуры в инкубаторе.
Изготавливается по ТУ 25-2021.005-86.
Работают в цепях постоянного и переменного тока в безыскровом режиме. Допускаемая электрическая нагрузка на контактах не более 1 В*А при токе не более 0,04 А и при напряжении на контактах не более 220 В.
Конструкция
Соединительный контакт из платиновой проволоки впаян в капилляр термометра; исполнительный контакт – нижний конец вольфрамовой проволоки, которая закреплена на подвижной гайке, надетой на микровинт, может передвигаться вверх и вниз по каналу капилляра с помощью магнита, вращающего микровинт.
На вложенной шкальной пластине из стекла молочного цвета нанесены две шкалы: верхняя служит для предварительной настройки термометра на заданную температуру (по положению нижнего среза подвижной гайки на шкале); нижняя – для корректирования настройки по положению жала (нижнего конца вольфрамовой проволоки), отсчитанного по шкале и показанию контрольного термометра.
Марка | Диапазон измерения температуры, ºC | Цена деления шкалы, ºC | Длина термометра, мм | Диаметр, мм | Термом. жидкость |
ТПИ-83 | 0…+50 | 1 | 355±10 | 18/9±1 | ртуть |
