Главная Товары Акустический контроль Акустические толщиномеры Электромагнитно-акустический толщиномер А1270

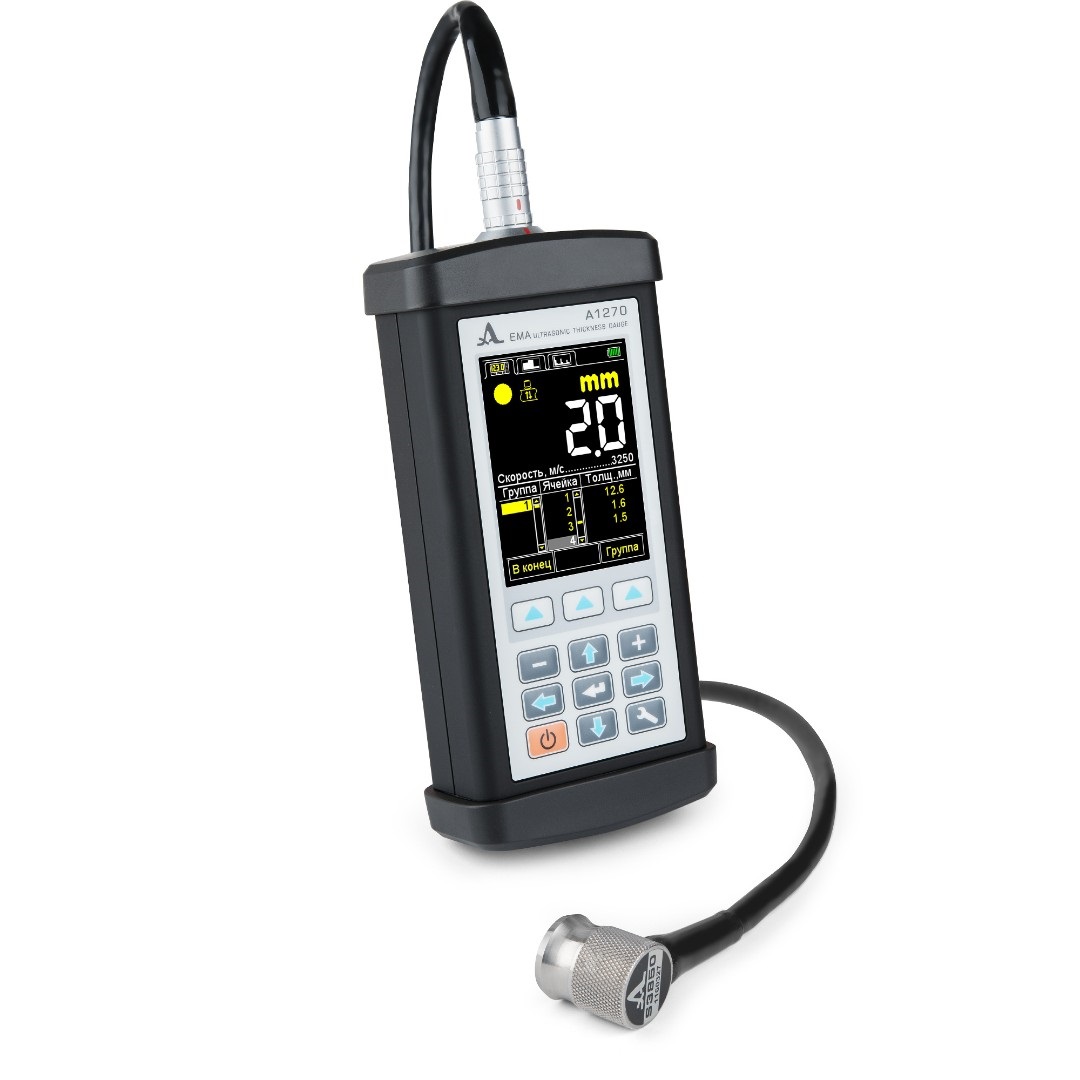

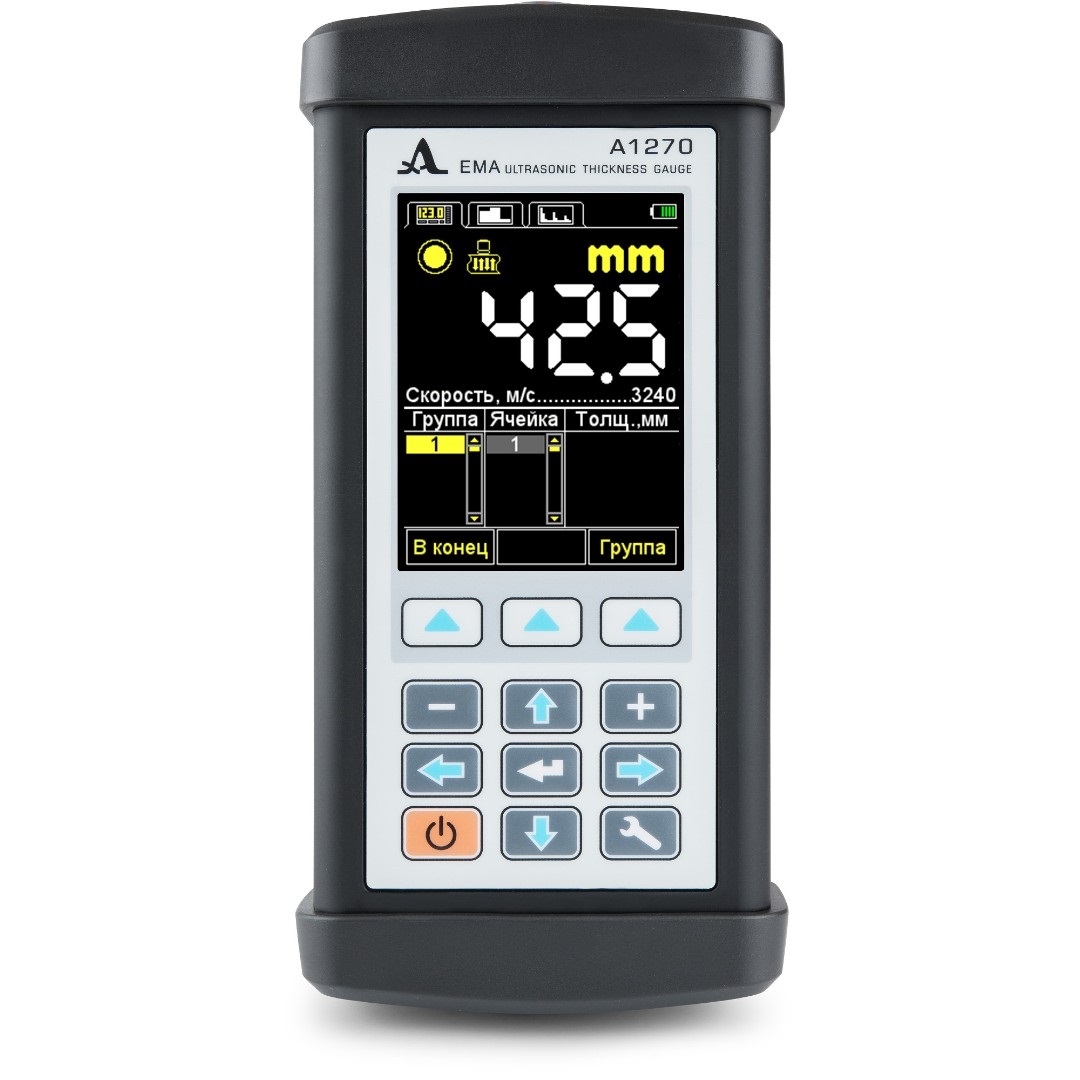

Электромагнитно-акустический толщиномер А1270 — прибор предназначен для измерения толщины изделий из сталей и алюминиевых сплавов без применения контактной жидкости. Обновленный ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.

Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.

Назначение

  • Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
  • Оценка степени анизотропии материала.
  • Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
  • Толщиномертия листового проката.

Функциональные возможности толщиномера А1270

  • Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
  • Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
  • Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
  • Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
  • Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1 мм. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
  • Сканирование объекта контроля.

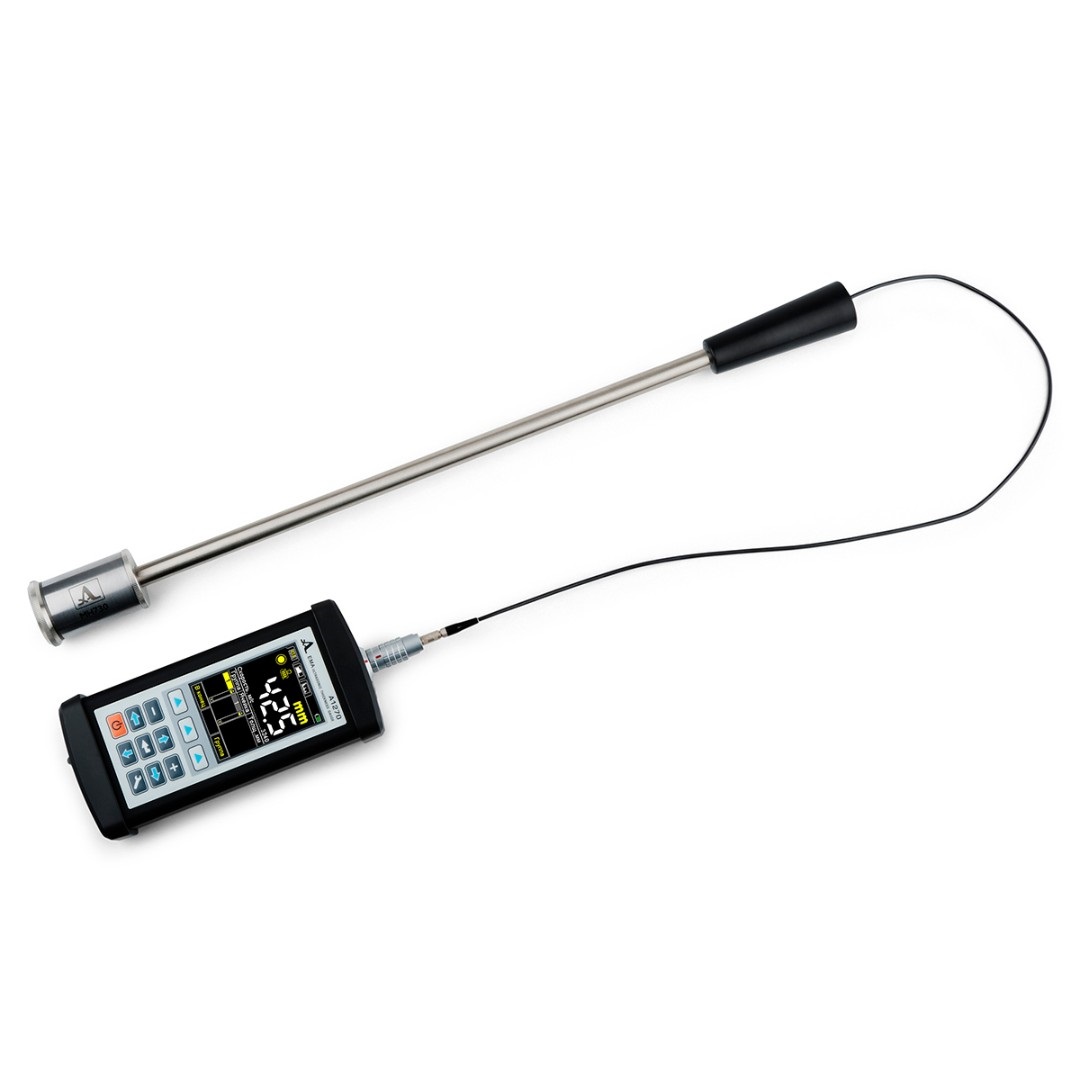

  • Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
  • Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
  • Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
  • Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.

Особенности толщиномера А1270:

  • Диапазон измеряемых толщин от 0,9 до 100 мм.
  • Быстрый доступ к функциям управления.
  • Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца.
  • Автоматическое определение скорости ультразвука на объекте известной толщины.
  • Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения.
  • Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов.
  • Большой информативный цветной TFT дисплей.
  • Возможность смены ориентации изображения при повороте прибора на 90 градусов.
  • Управление яркостью подсветки прибора.
  • Встроенный литиевый аккумулятор.
  • Индикатор уровня заряда аккумулятора.
  • Время непрерывной работы 9 ч.
  • Звуковая, цветовая и виброиндикация.
  • Дискретность индикации измерений толщины 0,01 или 0,1 мм.
  • Передача данных на ПК через USB.
  • Программное обеспечение для приема данных из прибора и сохранения их на ПК.
  • Специализированный планшет с возможностью крепления на поясе электронного блока прибора для удобства работы в труднодоступных местах и на высоте.

Высокотемпературный контроль с помощью ЭМАП S7392, S7394:

Температура объекта, С Режим контроля
Без теплозащиты ЭМАП
300 5 секунд контакт с объектом – 2 минуты пауза
С теплозащитой ЭМАП (стеклоткань толщиной 0,2 мм)
300 5 секунд контакт с объектом – 1 минута пауза
500 5 секунд контакт с объектом – 5 минут пауза

Технические характеристики А1270:

Наименование характеристики Значение
Основные технические характеристики
Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с от 500 до 15 000
Диапазон рабочих частот, МГц от 2,5 до 5,0
Источник питания встроенный аккумулятор
Номинальное напряжение питания, В 13,2
Время непрерывной работы от полностью заряженного нового аккумулятора при нормальных климатических условиях, ч, не менее 8
Габаритные размеры, мм, не более:
длина 210
ширина 100
высота 50
Масса, г, не более 1 100
Условия эксплуатации:температура окружающего воздуха, oС от минус 30 до плюс 55
Основные метрологические характеристики
Диапазон измерений толщины (по стали) с электромагнитно-акустическими преобразователями (ЭМАП), мм:
S3850 5.0A0D8ES от 0,9 до 50,0
S3855 4.0A0D8ES от 0,9 до 50,0
S3950 5.0A0D8ES от 0,9 до 50,0
S3951 4.0A0R8x8ES от 0,9 до 100,0
S3955 4.0A0D8ES от 0,9 до 50,0
S7392 4.0A0D10ES от 0,9 до 100,0
S7394 3.0A0R10x10ES от 0,9 до 100,0
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм ±(0,01·d + 0,02), где d – измеряемая толщина, мм

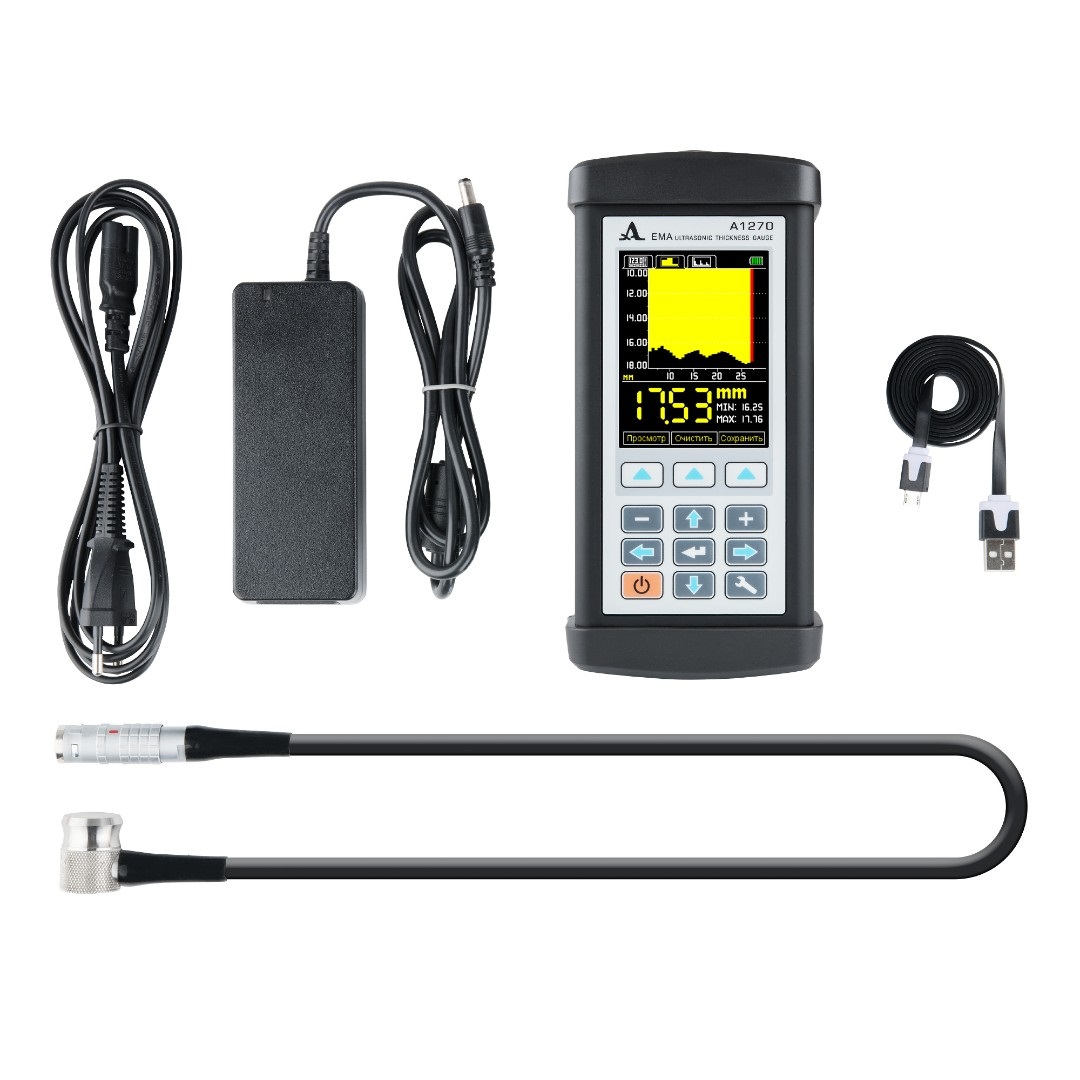

Базовый комплект А1270:

Наименование
А1270 – электронный блок ЭМА толщиномера
ЭМА преобразователь S3850 5.0A0D8ES со встроенным кабелем
Сетевой адаптер 220 В — 15 B
Кабель USB A- Micro B
Компакт диск с документацией и ПО
Планшет Т15
Жесткий кейс Т15
