Электромагнитноакустический толщиномер ЭМАТ-100
Загрузка...Электромагнитноакустический толщиномер ЭМАТ-100 предназначен для измерения толщины изделий из токопроводящих материалов при одностороннем доступе к ним без применения контактной жидкости, без предварительной подготовки поверхности контроля.Измерение остаточной толщины корродированных материалов, допустимая шероховатость поверхности Rz320. Возможность измерения через воздушный зазор или изоляционное покрытие.
Толщиномер применяется для измерения толщины листов, стенки емкостей, труб, гибов труб, трубопроводов, а также мостовых, корпусных, транспортных, судовых и других конструкций и изделий, в т.ч. с покрытыми поверхностями, в процессе и после их изготовления и эксплуатации.
Толщиномер может работать на сильно корродированных поверхностях.
В толщиномере используется электромагнит= но=акустический (ЭМА) способ возбуждения и приема ультразвуковых сдвиговых колебаний, позволяющий измерять толщину без контактной жидкости, без зачистки поверхности, через воздушный зазор или непроводящее покрытие (краска, лак, эмаль, пленка).
Технические характеристики толщиномера ЭМАТ-100:
| Диапазон измеряемых толщин изделий, мм | 3 …50,0 |
| Предел допускаемой основной абсолютной погрешности, δосн.-, мм в диапазонах измерений: где Т — показания толщиномера |
+(0,1+0,001Т) |
| Минимальный радиус кривизны контролируемой поверхности, не менее, мм | 10 |
| Величина зазора или толщины непроводящего покрытия, не более, мм: для толщин до 30 мм для толщин от 30 до 50 мм |
1 0,5 |
| Дискретность цифрового отсчета, мм | 0,1;0,01 |
| Объем внутренней памяти | 100 измерений |
| Время непрерывной работы без подзарядки, час, не менее | 8 |
| Габаритные размеры электронного блока, не более, мм | 190х100х45 |
| Масса с батареями «Крона ВЦ» или «Корунд» без ЭМАП, не более, кг | 0,6 |
| Диапазон рабочих температур, °С | +1… +40 |
К
Комплект поставки и принадлежности толщиномера ЭМАТ-100:

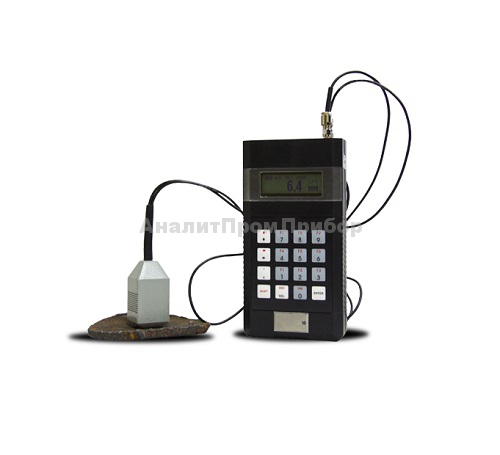

- Блок электронный ЭМАТ-100

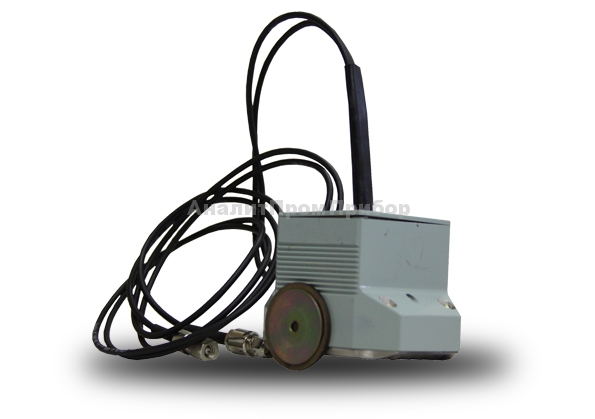

- ЭМА- статический преобразователь
- ЭМА- динамический преобразователь
- Образец стандартный толщиной 3,0 мм
- Образец стандартный толщиной 50,0 мм
- Устройство зарядное
- Аккумуляторы «VARTA»
- Шайба защитная
- Лента клеящая (канцелярская 0,05 мм)
- Паспорт
- Руководство по эксплуатации
