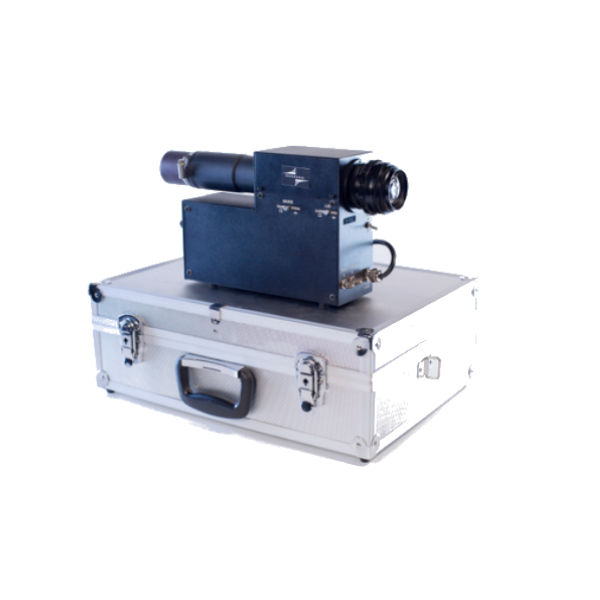

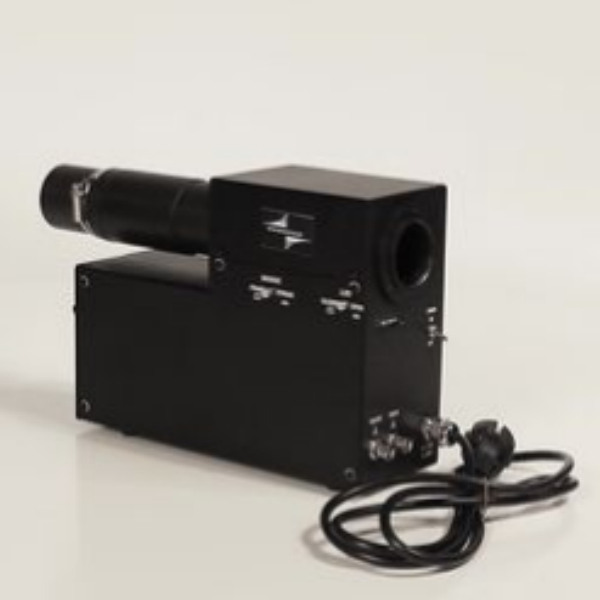

Электронно-оптическая камера
Камера предназначена для регистрации изображений и измерения пространственно-временных параметров быстропротекающих процессов в видимой и ближней инфракрасной областях спектра в однокадровом режиме и...
Загрузка...В наличии много
по запросу
по запросу
Камера предназначена для регистрации изображений и измерения пространственно-временных параметров быстропротекающих процессов в видимой и ближней инфракрасной областях спектра в однокадровом режиме и режиме линейной развертки регистрируемого изображения. Запись изображения с экрана ЭОП производится с помощью ПЗС считывающего устройства с вводом изображения в персональный компьютер. Программное обеспечение предоставляет пользователю широкие возможности обработки зарегистрированного изображения.
Возможные области применения:
- баллистические исследования
- исследования процессов горения, детонации, взрыва, разлета осколочных полей, грунта и т.п.
- физика ударных волн
- лазерная физика
- нелинейная оптика
- нестационарная спектроскопия
- ядерная физика
- физика плазмы, в том числе термоядерный синтез
- электрические пробои и разряды, в том числе молния
- экология (регистратор в ЛИДАРных системах обнаружения и определения местоположения, размеров и химического состава загрязнений воздушной или водной среды) и др.
Технические характеристики:
|
Диапазон спектральной чувствительности, нм
|
≤ 370 — ≥ 850
|
|
Чувствительность фотокатода в максимуме спектральной характеристики, мA/Вт 2
|
≥ 20
|
|
Максимальный коэффициент преобразования, Вт/Вт
|
≥ 5000
|
|
Фокусное расстояние, мм:
— штатного объектива — дополнительных объективов |
50 50 — 500 |
|
Высота щели на фотокатоде, мм
|
≤ 20
|
|
Длина развертки, мм
|
18 — 20
|
|
Коэффициенты развертки:
— блок управления наносекундный, нс/см — блок управления микросекундный, мкс/см — блок управления миллисекундный, мс/см |
1 – 100 0,1 – 300 0,1 – 300 |
|
Неоднородность коэффициента развертки, %
|
≤ 5
|
|
Пространственное разрешение на фотокатоде, п.л./мм:
— блок управления наносекундный — блок управления микросекундный — блок управления миллисекундный |
≥ 10 ≥ 15 ≥ 15 |
|
Предельное временное разрешение на длине волны 800 нм, пс
|
≤ 20
|
|
«Мёртвое» время для самого короткого диапазона развёртки:
— блок управления наносекундный, нс — блок управления микросекундный, мкс — блок управления миллисекундный, мс |
≤ 40 ≤ 0,2 ≤ 0,2 |
|
Размер кадра на фотокатоде, мм x мм
|
≤ 15 x 20
|
|
Длительность кадра:
— блок управления наносекундный, нс — блок управления микросекундный, мкс — блок управления миллисекундный, мс |
10 — 260 0,24 — 640 0,24 — 640 |
|
«Мёртвое» время в однокадровом режиме:
— блок управления наносекундный, нс — блок управления микросекундный, мкс — блок управления миллисекундный, мс |
≤ 35 ≤ 0,15 ≤ 0,2 |
|
Максимальная частота запуска, Гц:
— блок управления наносекундный — блок управления микросекундный (от короткого диапазона к длинному) — блок управления миллисекундный (от короткого диапазона к длинному) — ПЗС камера |
100 30 – 3 10 – 1 7 |
|
Длина линии связи между камерой и компьютером, м:
— электрический кабель — волоконно-оптический кабель |
5 100 |
|
Размеры: длина х ширина х высота, мм х мм х мм
|
400 x 90 x 190
|
|
Вес, кГ
|
3,6
|
|
Напряжение питания, В:
— переменного тока с частотой 50-60 Гц, — постоянного тока (опция) |
110÷220 ± 20% 18 – 36 |
|
Потребляемая мощность, Вт
|
8,5
|
Cостав камеры:
- входной объектив (возможен набор объективов)
- механический затвор
- электронно-оптический преобразователь (ЭОП) ПВ-201 с фотокатодом S-20 на волоконно-оптическом диске, одной парой отклоняющих пластин, одной микроканальной пластиной (МКП) и люминесцентным экраном на волоконно-оптическом диске
- блок питания
- три сменных блока управления для миллисекундных, микросекундных и наносекундных разверток и таких же длительностей кадра
- ПЗС считывающее устройство RU-05M (1392 x 1032 пикселей, 12-разрядный АЦП, линейный динамический диапазон ≥ 300) с электрической (≤ 5 м) или волоконно-оптической (≤ 500 м) линией связи с компьютером
- ноутбук с установленным программным обеспечением
- три сменные щели шириной 0,05, 0,1 и 0,2 мм, устанавливаемые вплотную к катодному волоконно-оптическому диску
- тест-объекты – щелевая мира и мира ГОИ №4, устанавливаемые вплотную к катодному волоконно-оптическому диску при контроле пространственного разрешения
- нейтральные светофильтры плотностью 0,5, 1,0 и 2,0, устанавливаемые на входной объектив или на его посадочное место
- крепёжная пластина для механической фиксации камеры на рабочем месте.
