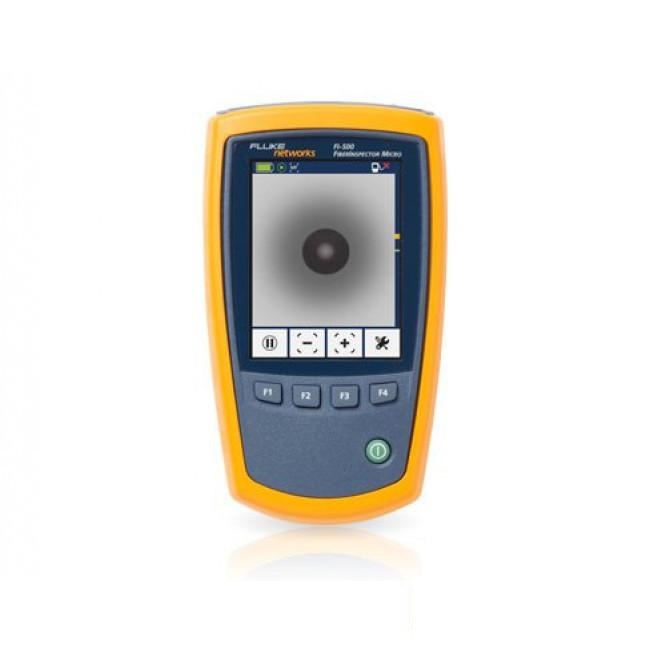

Эндоскоп Fluke Networks FiberInspector Micro FTK1475
Загрузка...
Загрязненные торцевые поверхности оптоволокна — это основная причина проблем в одномодовых и многомодовых волоконно-оптических системах. Видеомикроскоп FI-500 FiberInspector™ Micro устраняет сложности, связанные с осмотром торцевых поверхностей оптоволокна, особенно при слабом освещении и в случае высокой плотности кабелей. Устройство очень просто в использовании. Просто подключите кабель в FI-500 и нажмите кнопку AF. Через несколько секунд появится четкое и ясное изображение торцевой поверхности оптоволокна. Если вы работаете в труднодоступном месте или вам не удается получить стабильное изображение, просто нажмите на кнопку паузы для фиксации изображения.
Функции
- Система освещения PortBright™ для осмотра портов в темноте и на анелях с высокой плотностью.
- Автофокусировка позволяет получить стабильное изображение в течение нескольких секунд
- Большой дисплей для осмотра торцевых поверхностей одномодового и многомодового оптоволокна
- В комплект включены наконечники UPC — 4 шт. (LC, SC, 1,25 мм и 2,50 мм). Предлагаются наконечники APC
- Автоцентровка для точного обследования пучка волокон
Используемые сегодня коммутационные панели с высокой плотностью оптоволокна осложняют осмотр. Обнаружение кабеля или порта для тестирования может оказаться трудной задачей, особенно в условиях слабого освещения, в большинстве центров обработки данных и коммутационных шкафах.
Устройство FI-500 разработано для упрощения процедуры осмотра. Встроенный фонарик системы PortBright помогает находить правильный порт или кабель. Небольшой датчик позволяет осматривать узкие места и снабжен упрощающими управление кнопками. Автофокусировка позволяет получить четкое изображение торцевой поверхности в течение нескольких секунд, а кнопка паузы фиксирует изображение на дисплее размером 320 x 240 для проведения более детального осмотра.
FI-500 FiberInspector Micro заполняет пробел между ручными и полностью автоматическими эндоскопами. FI-500 отличается удобством в обращении и практичностю, как при ручном осмотре, а также предлагает дополнительные возможности, позволяющие уменьшить время устранения неисправностей и проведения осмотра.
Ручные эндоскопы просты в обращении, но они неэффективны на коммутационных панелях или при наличии высокой плотности оптоволокна. Необходимость держать их у одного глаза и закрывать другой глаз обычно вызывает дискомфорт и не является практичной, особенно в темном помещении.
Полностью автоматические эндоскопы анализируют и оценивают чистоту волокон на концах разъемов, что необходимо во многих ситуациях, но для быстрого устранения базовых неисправностей такой анализ обычно не требуется.
- PortBright™ — встроенный фонарик освещает темные области и панели c высокой плотностью оптоволокна
- Видеомикроскоп для инспектирования оптоволокна с автофокусировкой для обеспечения стабильного изображений всего за нескольких секунд
- Большой дисплей для осмотра торцевых поверхностей одномодового и многомодового оптоволокна
- В комплект включены наконечники UPC — 4 шт. (LC, SC, 1,25 мм и 2,50 мм). Доступны наконечники APC и наконечники стоечного типа.
- Автоцентровка для точного обследования пучка волокон
Технические характеристики Fluke Networks FiberInspector Micro FTK1475:
| Fluke FTK1475 | |
|---|---|
| Дисплей | |
| Увеличение | 1-кратное, 2-кратное, 4-кратное |
| Кадров в секунду | ≥12 |
| Тип батареи* | Аккумулятор NiMH, 2 x 1,2 В, 2700 мА/ч |
| Время работы батареи* | 3 часов непрерывного использования датчика 6 часов обычного использования датчика |
| Время зарядки | 4 часов минимум |
| Адаптер питания | Вход: от 100 до 240 В (переменный ток)±10 %, 50/60 Гц Выход: 6 В (постоянный ток), 3 А максимум класс II |
| Дисплей | 3,2-дюймовый ЖК-экран, 320 x 240 |
| Обновления программного обеспечения | Обновления можно устанавливать с USB-накопителей |
| Вход | USB 2.0, тип A |
| Размеры | 140 мм x 80 мм x 39 мм |
| Масса | 275 г |
| Детектор | |
| Увеличение | 200-кратное. Функция масштабирования имеет настройки 1-кратного, 2-кратного и 4-кратного увеличения |
| Тип камеры | 5 Мегапиксельный 1/4-дюймовый CMOS-датчик |
| Поле обзора | 610 мкм x 460 мкм |
| Разрешение | 1 мкм |
| Источник света | Светодиод, более 100 000 ч. работы |
| Освещение торцевой поверхности | Коаксиальный синий светодиод |
| Освещение портов | Белые светодиоды — 2 шт. |
| Мощность | Обеспечивается через USB-интерфейс |
| Выход | Видеовыход через USB 2,0 интерфейс |
| Общие технические характеристики | |
| Диапазон температур без использования адаптера питания | Рабочая: от 0 °C до +50 °C Хранение: от -30 °C до +60 °C |
| Диапазон температур при использовании адаптера питания | Рабочая: от 0 °C до +40 °C Хранение: от -20 °C до +60 °C |
| Диапазон влажности | Рабочая: от 0 % до 95 % °C (от 0 °C до +50 °C) относительной влажности без конденсата Хранение: от 0 % до 95 % (от 35 °C до 45 °C) относительной влажности без конденсата |
| Высота над уровнем моря | Рабочая: 4 000 метров Хранение: 12 000 метров |
| Вибрация | 2 г, от 5 Гц до 500 Гц |
| Ударная нагрузка | Испытание методом падения с высоты 1 метра |
| Безопасность | IEC 61010-1 3-е издание IEC 62133 |
| Размеры | 117 x 51 x 23 мм (длина зависит от крышки адаптера) |
| Масса | 125 г (без наконечника адаптера) |
