ЭССА-СН4/N исполнение БС/(Н)/(Р) — Стационарные газоанализаторы

ЭССА-СН4/N газоанализаторы предназначены для измерения содержания метана (СН4) в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2) и управления внешними устройствами.

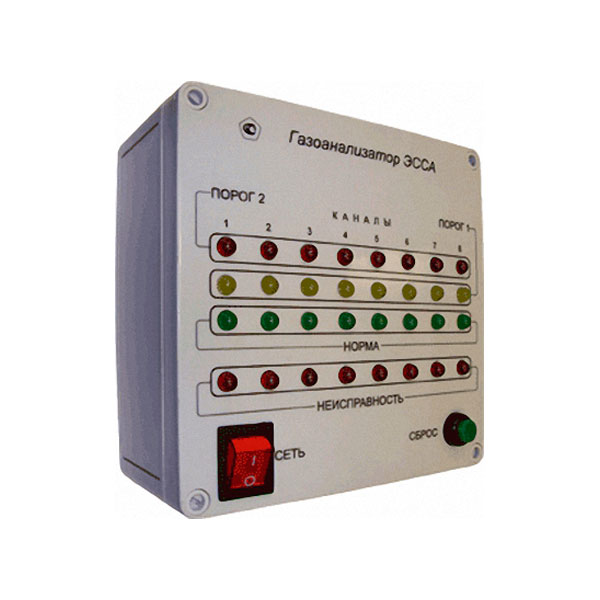

Газоанализаторы состоят из измерительных преобразователей (ИП), устанавливаемых в контролируемой зоне, и блока сигнализации (БС), который обеспечивает электрическое питание ИП, индикацию измеряемой концентрации, световую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. ИП соединяется с БС трехжильным экранированным кабелем, образуя измерительный канал. Общее число ИП (N), соединяемых с БС, от 1 до 16. В исполнении Р предусмотрена регистрация превышения пороговых значений и передача данных внешним устройствам по интерфейсу RS – 232. В состав исполнения Н входят блоки реле (БР), формирующие релейные сигналы для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов.

Функции газоанализатора ЭССА-СН4/N:

• измерение объемной концентрации метана (СН4) с помощью термокаталитического сенсора, установленного в ИП;
• отдельная для каждого измерительного канала световая сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации;
• формирование общих для всех каналов управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации;
• формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации, для газоанализаторов исполнения Н;
• отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв или замыкание измерительного кабеля, неисправность ИП);
• индикация текущих значений массовой концентрации хлора;
• регистрация по каждому измерительному каналу фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по интерфейсу RS – 232 для газоанализаторов исполнения Р.

Межповерочный интервал прибора ЭССА-СН4/N:

Межповерочный интервал газоанализатора составляет 12 месяцев.

Гарантийный срок газоанализатора ЭССА-СН4/N:

Гарантийный срок, установленный на газоанализатор, составляет 18 месяцев с момента поставки.
