ЭССА-СО/N-СН4/M газоанализаторы предназначены для измерения содержания оксида углерода (СО) и метана (СН4) в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2) и управления внешними устройствами.

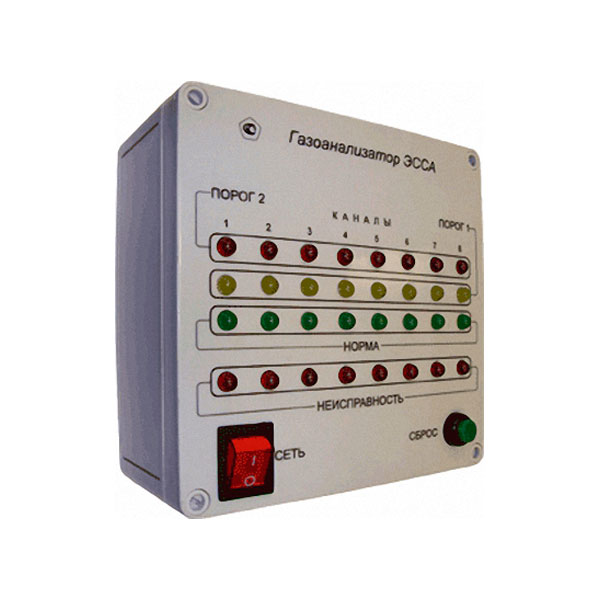

Газоанализаторы состоят из измерительных преобразователей (ИП), устанавливаемых в контролируемой зоне, и блока сигнализации (БС), который обеспечивает электрическое питание ИП, индикацию измеряемой концентрации, световую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. ИП соединяется с БС кабелем, образуя измерительный канал. Для соединения ИП и БС используется экранированный кабель: с числом жил не менее 3-х для ИП метана и двужильный для ИП СО. Общее число ИП N+M<=16 В исполнении (Р) предусмотрена регистрация превышения пороговых значений и передача данных внешним устройствам по интерфейсу RS – 232. В состав исполнения (Н) входит блок реле (БР), формирующий релейные сигналы для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов.
Функции газоанализатора ЭССА-СО/N-СН4/M:
Межповерочный интервал прибора ЭССА-СО/N-СН4/M:
Межповерочный интервал газоанализатора составляет 12 месяцев.
Гарантийный срок газоанализатора ЭССА-СО/N-СН4/M:
Гарантийный срок, установленный на газоанализатор, составляет 18 месяцев с момента поставки.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭССА-СО/N-СН4/M:
Характеристики | Значения | |||
Принцип измерения | CO | электрохимический | ||
CH4 | термокаталитический | |||
Диапазон измерения газоанализатора ЭССА-СО/N-СН4/M | ИП УО-100, мг/м3 | 0 — 100 | ||
ИП МН-2,5, % об. | 0 — 2,5 | |||
Основная погрешность измерения, % | ИП УО-100 | 0 — 20 мг/м3, приведенная | 15 | |
20 — 100 мг/м3, относительная | 15 | |||
ИП МН-2,5 | приведенная | 10 | ||
Число порогов сигнализации ЭССА-СО/N-СН4/M | 2 | |||
Пороги сигнализации, мг/м3: | ||||
— ИП УО-100, мг/м3 | 20; 100 | |||
— ИП МН-2,5, % об. | 0,5; 1,0 | |||
Число ИП (N + M) | от 2 до 16 | |||
Сигнализация | световая, релейные сигналы | |||
Срок службы сенсора | СО, лет | 10 | ||
СН4, мес. | 12 | |||
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля * | 0,50 мм2 | СО | СН4 | |
1200 | 310 | |||
0,35 мм2 | 870 | 220 | ||
0,20 мм2 | 520 | 130 | ||
0,12 мм2 | 300 | 75 | ||
Рабочие условия эксплуатации ИП | температура, °С | от +5 до +45 | ||
относительная влажность, % | от 10 до 95 |
