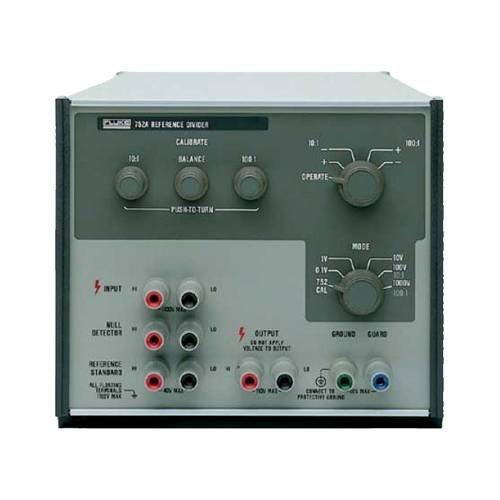

Эталонный делитель Fluke 752A
Загрузка...
Эталонный делитель 752A Reference Divider задает стандарт для точности отношения и удобства использования. Он предлагает два выхода — 10:1 и 100:1, с неопределенностью выходного сигнала менее 0,2 и 0,5 миллионной доли соответственно.
Перед каждым использованием эталонные делители 752A легко калибруются при помощи единственного стабильного источника и нуль-индикатора. Вся процедура занимает всего пять минут и не требует использования внешних стандартов.
Процедура калибровки компенсирует долговременные изменения значений резисторов делителя. Верхняя ножка делителя образует три равных группы, которые, если их расположить параллельно, формируют резистор, значение сопротивления которого равно значению сопротивления выходного резистора. Эти два резистора образуют половину моста Уитстона. Вторая половина формируется двумя калибровочными резисторами, положение которых в цепи может взаимно меняться. Такая взаимная смена положений позволяет вносить поправку на некоторую разницу в значениях калибровочных резисторов посредством ручки BALANCE (Баланс) на передней панели. Затем резисторы верхней ножки подгоняются к выходному резистору при помощи потенциометров 10:1 или 100:1 соответственно.
Настройка стандарта для обеспечения точности отношения и удобства использования
- Выходы делителя 10:1 и 100:1.
- Неопределенность выхода 0,2 и 0,5 миллионных долей.
- Встроенный калибровочный мост.
- Dynamic Resistor Matching™.
- Переключение системы для удобства использования.
- Режимы работы.
Режимы работы
В режиме автономного делителя вход делителя подключается к клеммам INPUT (Вход) и при помощи переключателя MODE (Режим) устанавливается в положение 10:1 или 100:1. После этого выходной сигнал делителя доступен на клеммах OUTPUT (Выход).
При расширении эталонного делителя 752A путем добавления к нему эталонного источника напряжения 10 В и нуль-индикатора полученная система будет представлять собой калибратор напряжения для 5-декадной кардинальной точки с возможностью сравнения входных напряжений 1000 В, 100 В, 10 В, 1 В и 0,1 В с эталоном 10 В. В этом режиме подлежащий калибровке источник напряжения соединяется со входными клеммами устройства 752A, а переключатель MODE (Режим) изменяет конфигурацию системы для каждого из диапазонов без изменения подключения проводников вручную.
При установке переключателя MODE (Режим) в положение 752 CAL резисторы делителя 752A переключаются, образуя мостовую схему с двумя дополнительными калибровочными резисторами. Возбуждение моста производится от источника напряжения (на выходе которого установлено значение 20 В), подключаемого к входным клеммам, а нуль-индикатор подключается через мост для измерения баланса моста.
Технические характеристики Fluke 752A:
| Fluke 752A | |
|---|---|
| Коэффициент деления 10:1 ±0,2 миллионной доли | Вход: от 0 до 100 В |
| Коэффициент деления 100:1 ±0,5 миллионной доли | Вход: от 0 до 1000 В |
| Диапазоны отношений | 10:1 и 100:1 |
| Неопределенность отношения | Точности отношений, применимые к отклонениям температуры, менее чем на ±1 °C, от температуры самокалибровки (между 18 и 28 °C) в течение интервала времени до 8 часов после самокалибровки: Диапазон 10:0: Входное напряжение: от 0 до 100 В; Неопределенность на выходе: 0,2 миллионной доли; Точность установки нуля: ±0,5 мВ. Диапазон 100:1: Входное напряжение: от 0 до 1000 В; Неопределенность на выходе: 0,5 миллионной доли; Точность установки нуля: ±1,0 мВ |
| Температурный коэффициент | < ± 1 миллионная доля на °C в диапазоне от 18 до 28 °C (как правило, 0,1 миллионная доля на °C в диапазоне от 15 до 30 °C) |
| Входное сопротивление | 10:1 Отношение: 380 кОм ± 1 %; 100:1 Отношение: Делитель — 4 МОм; управляемое предохранительное устройство — 4 МОм; всего — 2 МОм ± 1 % |
| Максимальное входное напряжение | 200 В для отношения 10:1; 1 100 В для отношения 100:1 |
| Мощностной коэффициент | <0,05 миллионной доли для выхода 100 В, подаваемого через отношение 10:1, и <0,3 миллионной доли для выхода 1000 В, подаваемого через отношение 100:1 (включено в спецификации для точности отношения) |
| Температура | От 0 до 50 °C в рабочем режиме, от –40 до 75 °C в режиме хранения |
| Относительная влажность | < 75 % до 40 °C, < 45 % до 50 °C, без конденсации, рабочий режим; <100 % 10 – 50 °C, режим хранения |
| Высота над уровнем моря | < 3 050 м рабочий режим; < 12 220 м режим хранения |
| Вибрация | Согласно MIL-T-28800C; Тип III, Класс 5, Стиль E |
| Класс безопасности | МЭК (IEC) 348, 2-я редакция, 1978; ANSI-C39.5, 1980, CSA 556B и UL 1244 |
| Размеры (В x Ш x Д) | 19,1 x 22,1 x 60,3 см |
| Масса | 8,4 кг |
