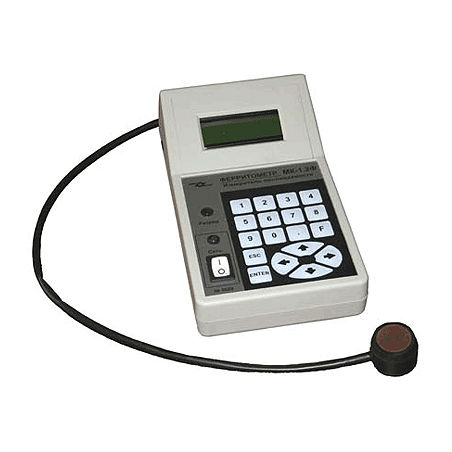

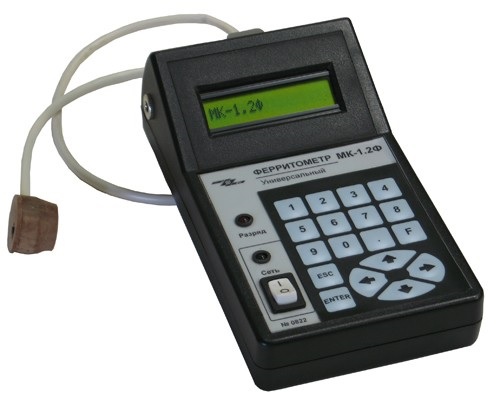

Ферритометр универсальный МК-1.2Ф
Описание: прибор для измерения содержания ферритной фазы в металле.
Сертификаты на ферритометр МК-1.2 Ф:
- Свидетельство об утверждении типа средств измерений Российской Федерации. Ферритометр магнитный МК-1.2Ф внесен в Государственный реестр средств измерений РФ.
Гарантия на ферритометр МК-1.2Ф: 18 месяцев.
Ферритометр МК-1.2Ф предназначен для:
-
измерения локального содержания ферритной фазы (СФФ) в сварных швах и изделиях из нержавеющих сталей аустенитного и аустенитно-ферромагнитного классов;
-
измерения объемного содержания ферритной фазы в образцах сварных швов и изделий из нержавеющих сталей аустенитного и аустенитно-ферромагнитного классов по ГОСТ;
-
измерения относительной магнитной проницаемости на плоских поверхностях деталей и образцов слабомагнитных материалов, например нержавеющих сталей, аустенитного чугуна, латуней, бронз.
Область применения ферритометров МК-1.2Ф: машиностроение, металлургическая промышленность и др.
Принцип работы ферритометра МК-1.2 Ф
Заключается в намагничивании участка изделия или объемного образца импульсным полем и регистрации параметра измерительного сигнала, пропорционального намагниченности насыщения материала. Так как выходной сигнал пропорционален намагниченности насыщения материала, то показания ферритометра зависят только от содержания феррита, и не зависят от формы, дисперсности феррита и других структурных неоднородностей. Поэтому, ферритометр обеспечивает высокую достоверность контроля и линейность показаний во всем диапазоне измерения ферритной фазы.
Накладной электромагнитный преобразователь устанавливают на изделие так, чтобы контролируемый участок находился между большим и крайним малым полюсом датчика. Нажать и отпустить кнопку на датчике. Автоматически включается намагничивание участка изделия, производится измерение и обработка измерительного сигнала. Результат измерения объемного содержания ферритной фазы в процентах индицируется на цифровом жидкокристаллическом индикаторе.
При объемном методе измерения образец помещается в электромагнитный преобразователь, оператор с пульта прибора задает режим измерения и кнопкой «ENTER» включает измерение.
Пункты меню и результаты измерений содержания ферритной фазы в процентах индицируется на символьном жидкокристаллическом индикаторе. Измерения могут проводиться как единичные измерения, серия измерений, измерения на нескольких группах изделий с запоминанием результатов.
В памяти прибора сохраняется до 1000 результатов, которые могут быть переданы в компьютер для последующей обработки и анализа.
Ферритометр МК-1.2Ф характеристики:
Ферритометр выполняет четыре вида измерений:
- локальным методом с накладным датчиком;
- объемным методом образцов диаметром 5 мм;
- объемным методом образцов диаметром 7 мм;
- измерение проницаемости локальным методом
Диапазон измерения содержания ферритной фазы:
- для измерений локальным методом от 0 до 20 %;
- для измерений объемным методом от 0 до 20 %;
- диапазон измерения проницаемости 1.00 — 10.00.
Допускаемая основная приведенная погрешность ферритометра не более:
- для локального метода 5% от максимального значения;
- для объемного метода 3% от максимального значения;
- для проницаемости 7% от максимального значения.
Габаритные размеры ферритометра не более:
- электронного блока — 189х104.5х33.2/59 мм,
- электромагнитного преобразователя локального типа — Ø 26х22 мм,
- электромагнитного преобразователя объемного типа — 50х50х120 мм.
Основные характеристики:
- Размер зоны контроля локальным методом 12х7 мм; размер образцов для объемных измерений Ø7х60 и Ø 5х60 мм; толщина контролируемого изделия не менее 2 мм.
- Дополнительная погрешность ферритометра, вызванная влиянием температуры, не более ±0,1 % в диапазоне от плюс 5 до плюс 45 оС.
- Объем встроенной памяти приблизительно 5000 измерений.
- Масса ферритометра не более 0.4 кг.
- Нормальные условия применения ферритометра — по ГОСТ 22261.
- Питание ферритометра осуществляется от сети переменного тока частотой (50±0,4) Гц и напряжением (220±22) В через адаптер 6 В или от аккумуляторов 3В.
- Мощность, потребляемая ферритометром от сети, — не более 8 ВА, потребляемый ток при питании от аккумуляторов не более 200 мА.
- Время установления рабочего режима ферритометра — не более 1 мин.
- Продолжительность непрерывной безотказной работы ферритометра — не менее 8 ч при питании от сети и не менее 6 часов при питании от аккумуляторов.
- Электрическая прочность и сопротивление изоляции цепей сетевого питания между корпусом ферритометра и изолированными от корпуса по постоянному току электрическими цепями в нормальных условиях применения — по ГОСТ 22261.
- Тепло-, холодо- и влагопрочность ферритометра — по ГОСТ 22261.
- Прочность при транспортировании ферритометра в транспортной таре — по ГОСТ 22261.
- Средняя наработка на отказ для ферритометра — 25 000 ч.
- Средний срок службы до списания для ферритометра — не менее 12 лет.
- Требования безопасности ферритометра — по ГОСТ 22261.
Ферритометр МК-1.2Ф комплект поставки:
- ферритометр;
- электромагнитный преобразователь локального типа;
- контрольный образец предприятия локального типа;
- руководство по эксплуатации.
