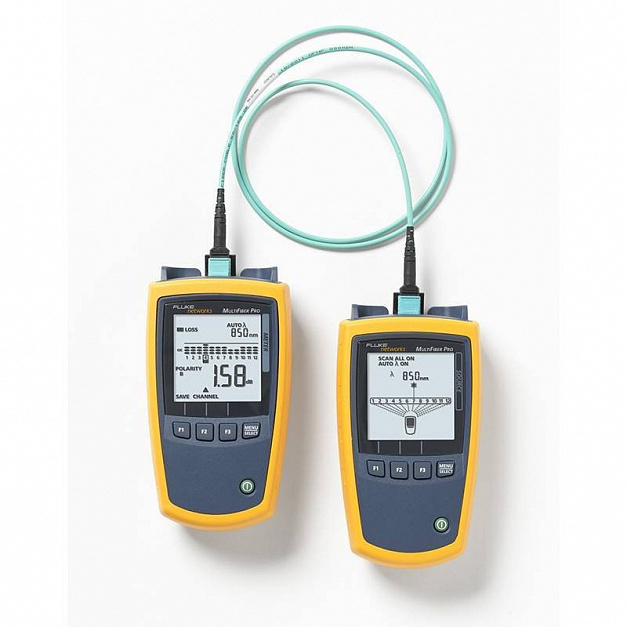

Fluke Networks MF1550SOURCE, источник лазерного излучения MultiFiber Pro SM 1550 мкм
Загрузка...
Fluke Networks MF1550SOURCE, источник лазерного излучения MultiFiber Pro SM 1550 мкм используется совместно с измерителем оптической мощности Fluke Networks MultiFiber Pro (MFPOWERMETER) :
- Автоматическое сканирование и тестирование волокон в разъемах MPO
- Обеспечивает правильное соединение концов оптоволоконных магистралей MPO и имеет встроенную функцию проверки полярности
- Встроенный разъем MPO устраняет необходимость применения разветвительных шнуров для тестирования оптоволоконных магистралей
- Понятные результаты тестирования и простой пользовательский интерфейс, отображающий все 12 волокон
- Позволяет выполнять поиск неисправностей соединений MPO с возможностью детализации до результата тестирования отдельного оптоволокна
- Закрывающий разъем MPO устраняет необходимость использования пылезащитных крышек
MultiFiber Pro — это оптоволоконный тестер, позволяющий тестировать оптоволоконные магистрали MPO без использования разветвительных шнуров. Он устраняет проблемы, связанные с полярностью, и облегчает тестирование кассет в полевых условиях. Независимо от того, используются ли претерминированные оптоволоконные магистрали со скоростью передачи данных 10 Гбит/с или планируется переход на производительность нового поколения со скоростью передачи данных 40/100 Гбит/с, центры обработки данных выбирают стандарт разъемов MPO. Стандартная установка оптоволокна в центре обработки данных связана с трудоемкой, ручной и неточной проверкой MPO. MultiFiber Pro на 90 % быстрее, чем отдельный способ тестирования оптоволокна, так как прибор измеряет потери мощности и проверяет полярность на 12 волокнах одного разъема — время тестирования сокращается от нескольких недель до нескольких дней.
Функция «Сканировать все»
Функция «Сканировать все» измерителя мощности MultiFiber Pro позволяет сканировать и тестировать все 12 оптоволоконные шнуры в разъемах MPO – выполнение всех измерений потерь и мощности занимает всего лишь 6 с. Эта функция автоматизирует тестирование оптоволокна с разъемами MPO и устраняет трудоемкий ручной процесс перемещения тестера оптоволокна между шнурами при работе с разветвительными шнурами.
Встроенная проверка полярности
Цель схемы полярности — простое обеспечение постоянного соединения между передатчиком и приемником канала связи. Для многолучевых разъемов TIA-568-C.0 определяет три способа достижения этого: способы А, В и С. Ошибки развертывания являются общими, так как эти способы требуют применения комбинации коммутационных кабелей с различными типами полярности. Функция проверки полярности устройства MultiFiber Pro позволяет проверять правильность полярности отдельных коммутационных кабелей, постоянных соединений и каналов.
Встроенный разъем MPO
Разъем MPO на измерителе оптической мощности и источнике света устраняет необходимость применения дорогостоящих и сложных разветвительных шнуров для тестирования оптоволокна MPO.
Простой пользовательский интерфейс
MultiFiber Pro настолько упрощает задачу одновременного отображения результатов проверки полярности, измерения мощности и потерь для 12 волокон, что на пользовательский интерфейс заявлен патент. Измеритель мощности позволяет одновременно сравнивать результаты измерений для 12 волокон. Источник света идентифицирует каждое тестируемое оптоволокно в разъеме MPO. Каждое отдельное измерение, результат которого не соответствует тестовому пределу, точно определяется, что позволяет провести анализ основных причин. Этот мощный и эффективный тестовый комплект позволяет любому стать экспертом в тестировании оптоволокна. Он также повышает эффективность в тестировании проектов центра обработки данных./
Выбор отдельного оптоволокна
Одной из главных проблем в центре обработки данных является возможность детализации до отдельного оптоволокна во время тестирования и поиска неисправностей. MultiFiber Pro может выполнять поиск неисправностей отдельного оптоволокна в магистрали MPO и предоставить результат тестирования одного волокна. Эта возможность повышает гибкость проверки и поиска неисправностей в разъемах MPO и позволяет достичь более точных и детализированных результатов и отчетности
Встроенный закрывающий разъем MPO
Незакрытые части подвергают кабели, оборудование и тестеры риску загрязнения и влияют на производительность. Обеспечение закрытого соединения защищает тестер от грязи и пыли. MultiFiber Pro позволяет легко закрыть разъем MPO, что повышает надежность тестирования.
Технические характеристики Fluke Networks MF1550SOURCE:
| Fluke Networks MultiFiber™ Pro | ||
|---|---|---|
| Внешние условия | ||
| Рабочие температуры | -10 – +50 °C | |
| Температура хранения | -20ºC – 50 °C | |
| Рабочая влажность | 95% (10 – +35 ºC) без образования конденсата 75% (35 – +45 ºC) без образования конденсата Неконтролируемо <10 °C |
|
| Рабочая высота над уровнем моря | 4 000 м | |
| Высота над уровнем моря при хранении | 12 000 м | |
| Вибрация | Случайно 2 G, 5 – 500 Гц | |
| Измеритель оптической мощности (спецификации применимы при 23 ºC (73 ºF), если не указано иначе.) | |
|---|---|
| Тип детектора | InGaAs |
| Калиброванные длины волн | 850 нм, 1300 нм, 1310 нм, 1550 нм |
| Диапазон измерений | 0 – -50 дБм |
| Время проведения теста: | 6 секунды |
| Линейность измерений мощности | ±0,1 дБ 2 |
| Погрешность измерения мощности | ±0,35 дБ2 |
| Воспроизводимость измерения мощности | < 0,10 дБ2 |
| Разрешение экрана, дБ или дБм | 0,01 |
| Единицы отображения мощности | dBm (дБм), mW (мВт), µW (мкВт) |
| Задаваемый пользователем предел потерь | 0,05 дБ до 50,0 дБ с шагом 0,05 дБ до 10,0 дБ и 0,1 до 50,0 дБ |
| Автоматическое определение длины волн | Да |
| Определение полярности | Определяет полярность A, B, C и Corning Plug & Play™ Universal Systems |
| Определение 2 кГц | Да |
| Хранение записей | 3000 записей, одна запись на одно оптоволокно (250 12-волоконные кабели) |
| Внешний интерфейс | Полноскоростной USB 2,0 |
| Оптический разъем | MPO-интерфейс для 12-волоконных, незакрепленных штекеров. Совместим с одномодовыми волокнами с длиной волны 62,5 мкм, 50 мкм. Разъем оснащен самозакрывающейся защитной крышкой. |
| Требование к питанию | 2 щелочные батарейки типа АА |
| Время работы от батареек 3 | 30 часов (стандарт) |
| Автоматическое выключение питания | 10, 20, 30 или 60 минут (может быть отключено пользователем) |
| Предупреждение о низком заряде батареи | Мигающий индикатор низкого уровня заряда батарей |
| Размеры | 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см) |
| Масса | 10,9 унции (309 г) |
1. Для 850 нм, 0 – -50 дБм. Для 1300, 1310, 1550 нм, от -5 дБм до -50 дБм
2. Для оптического сигнала непрерывной волны.
3. Измеряемый уровень мощности ≤0 дБм. Включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
4. 23°C, после 10 минут прогрева
5. 23°C, после 15 минут прогрева
6. Автоматическое определение длины волны, полное сканирование и включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
| Источники | ||||
|---|---|---|---|---|
| 850 нм источник | 1310 нм источник | 1550 нм источник | ||
| Тип источника излучения | Светодиодный | Лазер | ||
| Длина волны | ±30 нм | 1310 нм ± 20 нм | 1550 нм ± 20 нм | |
| Ширина спектра (полная ширина кривой распределения на уровне полумаксимума | 50 нм (номинал) | 2 нм (номинал), 5 нм (максимум) | ||
| Минимальная выходная мощность | ≥-24 дБм | ≥ -1 дБм | ||
| Стабильность | ≤ ±0,1 дБ свыше 8 часов4 | ≤ ±0,25 дБ свыше 8 часов5 | ||
| О безопасности лазера | IEC 60825-1:класс 1 | |||
| Стандарт Encircled Flux | Соответствует TIA 455-526-14B, ISO/IEC 14763-3 и IEC 61280-4-1 для 50/125 мкм на оптическом разъеме источника. | NA | ||
| Оптический разъем | MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 62,5 мкм и 50 мкм, только отличные от APC. Разъем оснащен самозакрывающейся защитной крышкой. | MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 9 мкм, только APC. Разъем оснащен самозакрывающейся защитной крышкой. | ||
| Режимы | Модуляция 2 кГц, автоматический выбор длины волны | |||
| Требование к питанию | 2 щелочные батарейки типа АА | |||
| Время работы от аккумулятора6 | >30 часов (стандарт) | |||
| Автоматическое выключение питания | 10, 20, 30 или 60 минут (может быть отключено пользователем) | |||
| Предупреждение о низком заряде батареи | Мигающий индикатор низкого уровня заряда батарей | |||
| Размеры | 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см) | |||
| Масса | 11,4 унции (323 г) | |||
