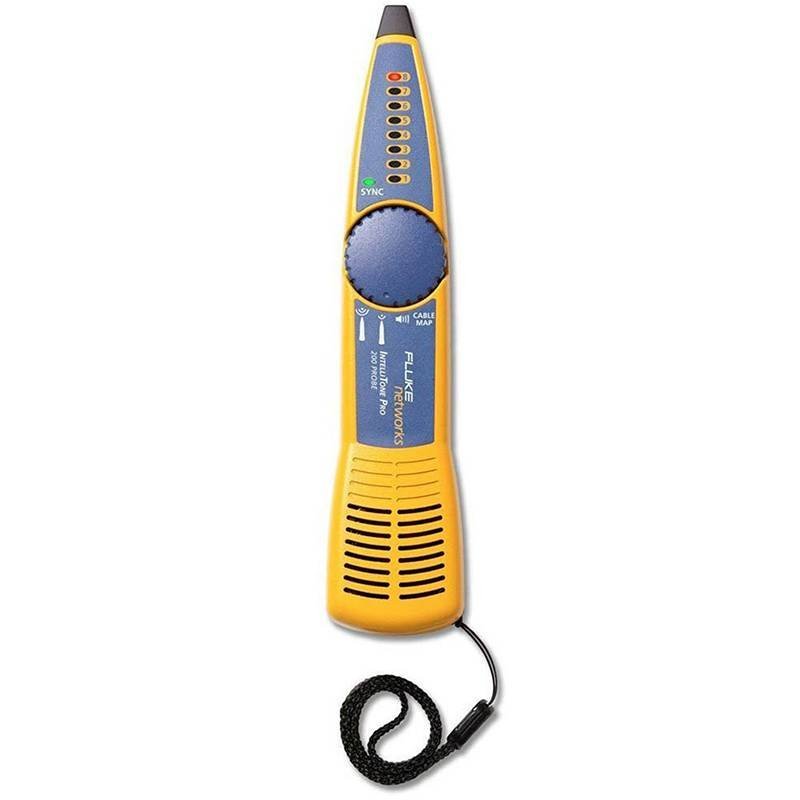

Fluke Networks MT-8200-63A, детектор IntelliTone Pro 200
Загрузка...
Детектор IntelliTone™ Pro 200 для сети LAN — цифровой тональный генератор для сетевых кабелей и детектор позволяют отслеживать и находить кабели в активной сети.
Технология генерации цифровых сигналов IntelliTone:
- исключает ошибки при нахождении кабеля, а также влияние шумов и ложных сигналов
- обнаружение кабелей в активных сетях, даже при соединении с коммутатором
- позволяет точно определить нужный кабель или жилу в жгуте, исключая возможные наводки
- подтверждает место расположения кабеля, проверяет целостность, определяет дефекты (обрывы, короткие замыкания, перепутанные пары) за один проход
Технология генерации аналоговых сигналов SmartTone®:
- точная изоляция отдельных пар проводов по изменению сигнала при замыкании
- эффективное отслеживание и определение местонахождения кабелей передачи голосовых, аудио и видео данных
Воспользуйтесь расширенной программой наблюдения для более эффективного поиска сетевых кабелей в коммутационных панелях, коммутаторах, терминальных блоках или находящихся в жгутах. Новые комплекты IntelliTone Pro 200 Toner and Probe для сети LAN позволяют находить самые недоступные кабели.
Устройство IntelliTone™ Pro 200 Toner and Probe для сети LAN компании Fluke Networks является первым тоновым генератором и датчиком сетевых кабелей, одновременно обеспечивающим генерацию как аналогового, так и цифрового тонового сигнала — и все это в одном сетевом генераторе и датчике. Это означает, что он оснащен самыми эффективными технологиями по обнаружению кабелей для любого рабочего окружения. Цифровой режим позволяет эффективно и безопасно отслеживать и определять местонахождение кабелей передачи данных в активных сетях. Аналоговый режим позволяет изолировать отдельные пары проводов, а также отслеживать кабеля передачи голосовых, аудио и видео данных.
Серии IntelliTone™ Pro 200 Toner and Probe для сети LAN от компании Fluke Networks дают Вам превосходное видение для определения местонахождение кабелей, скрытых в полах, потолках, стенах и в связках. Благодаря своей цифровой технологии тоновый генератор и датчик сетевых кабелей являются первым инструментом для генерирования тона, а также безопасного и эффективного отслеживания кабелей в активных сетях.
Технические характеристики Fluke Networks MT-8200-63A:
| Общие технические характеристики | |
|---|---|
| Рабочая температура | 0 °C до 40 °C |
| Температура хранения | -20 °C до 60°C |
| Допустимая влажность среды | 95 % (10 °C до 35 °C) 75 % ( 35 °C to 40 °C) Неконтролируемая < 10 °C |
| Вибрация | Случайная, 2 г, 5 Гц – 500 Гц |
| Ударная нагрузка | Падение с высоты 1 м с модулем и без него |
| Безопасность | Категория IEC 61010: Отсутствует |
| Высота над уровнем моря | 3000 м. |
| Электромагнитная совместимость | EN 61326-1 |
| Тип батареи и время работы | 9 В щелочная (NEDA 1604A или IEC 6LR61); время работы 20 часов |
| Применение | Кабельные системы, включая кабели типа STP и UTP, коаксиальный кабель 75 Ом и 50 Ом, двухжильный кабель, используемый в системах управления, безопасности и общего назначения. Сети передачи данных 10 Base-T или 10/100/1000 Base-T |
| Характеристики детектора | |
|---|---|
| Размеры | 22,2 см x 4,8 см x 3,2 см |
| Дисплей | (8) светодиодных индикаторов, светодиодный индикатор Sync |
| Звук | IntelliTone: Звуковые файлы, управляемые микропроцессором. Аналоговый тон: Обнаруженный сигнал тонального генератора |
| Управление | Поворотный переключатель, регулятор уровня громкости |
| Определение тонального сигнала | Определяет цифровой сигнал IntelliTone™ в тестах на обнаружение, изолирование и при проверке схемы соединения (функции Locate, Isolate и CableMap). Определяет аналоговый сигнал SmartTone (500–1200 Гц), а также сигнал других аналоговых тональных генераторов |
| Интерфейс тонального генератора | Основной порт Mod8 для проверки схемы соединения по всем 4 парам кабеля UTP/STP |
| Автоматическое отключение питания | Основной порт Mod8 для проверки схемы соединения по всем 4 парам кабеля UTP/STP |
Комплект поставки Fluke Networks MT-8200-63A:
- Fluke Networks MT-8200-63A
- Детектор IntelliTone 200
- Коммутационные кабели RJ11 и RJ45
- Ремешок
- Краткое руководство пользователя
- Батарея на 9 В
