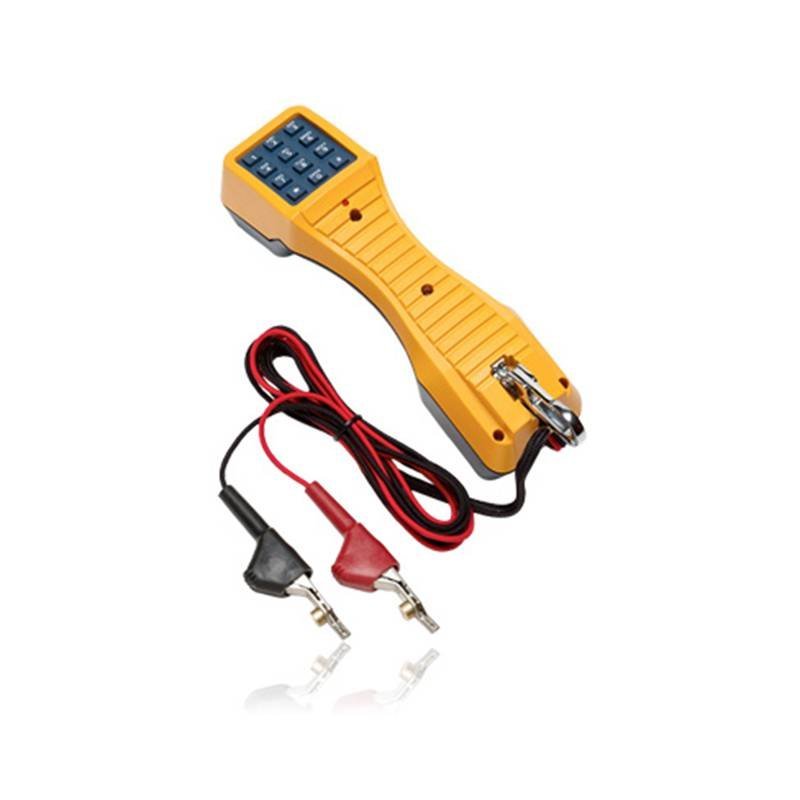

Fluke Networks набор для тестирования TS19 test set с разъемом ABN
Загрузка...
Набор для тестирования TS19 содержит DataSafe™, импульсный/тоновый набор, режимы разговора/мониторинга и возможности набора последнего номера.
- работа в режиме монитора
- тоновый (DTMF) и импульсный набор
- повторный набор последнего номера
- индикация полярности в режиме «Talk»
Набор для тестирования TS19 Test Set от компании Fluke Networks сочетает в себе все существенные черты тестовых наборов по доступной цене. Этот тестовый набор был специально разработан для штатных техничестких специалистов телекоммуникаций. Его монитор с высоким сопротивлением предотвращает случайные нарушения сервиса при подключении к каналу данных в режиме мониторинга, обеспечивая тем самым целостность критических каналов данных. Такие функции, как тоновый (DTMF) или импульсный режим, возможности разговора/мониторинга, кнопка проверки полярности и повторный набор последнего номера делают этот тестовый набор идеальным сочетанием возможностей и цены.
Технические характеристики:
| Технические характеристики TS19 | |
|---|---|
| Электрическая часть | |
| Предел линии | Максимум 2,4 кОм на 48 В постоянного тока (номинально 15 мА тока в контуре минимум) |
| Сопротивление постоянному току (в режиме разговора) | 150 Ом типичн. при 80 мА тока |
| Сопротивление переменного тока (Режим мониторинга) | Низкий импеданс (кольцевая позиция) 600 Ом при 1 кГц типичн. Высокий импеданс (позиция HI Z) минимум 100 кОм при 1 кГц |
| Выходной сигнал при импульсном наборе | 10 пакетов в секунду 0,5 пакетов в секунду |
| Частота импульсов | 60 % ± 2 % |
| Разрыв в процентах | 800 мс типичн. |
| Межсерийный интервал утечки во время перерыва | > 50 кОм |
| Выходной DTMF-сигнал | максимум ±1 % |
| Уровень погрешности тоновой частоты на пару тонов | дБм максимум, — дБм минимум |
| Расхождение между высоким и низким тоном | 4 дБ максимум |
| Физические характеристики | |
|---|---|
| Длина | 8,75 дюйма (22,2 см) |
| Ширина | 2,375 дюйма (6,03 см) |
| Высота | 3,375 дюйма (8,57 см) |
| Масса | 10,8 унций (0,307 кг) максимум |
| Внешние условия | |
|---|---|
| Температура | Рабочая: -5 °С — °C Хранение: -40 °С — °C |
| Падение | Испытание падением с высоты 1 метра, 4 раза |
| Высота над уровнем моря | До 3 000 метров (10 000 футов) максимум |
| Относительная влажность | 10 % — 80 % (без конденсата) |
| Использованные регулирующие стандарты | 47 CFR Раздел 15, Подраздел B ICES-003 Издание 3 AS/NZS 3548 Директива EMC 89/336/EEC, EN 55022:98, EN 61326:97, A1:98 приложения С, ЕN 61000-4-2, EN 61000-4-3 Директива LV 73/23/EEC, EN 610010,1 (1993) |
| Сертификаты и соответствия | Conformité Européenne. Соответствует действующим требованиям Европейского союза. CAN/CSA-C22.2 № 60950-1-03 CAN/CSA-C22.2 № 1010,1-92 CSA-C22.2 № 1010.1B-97, UL/ANSI 3111-1 |
