Карманный генератор тонового сигнала Pocket Toner® подключается к любым кабелям общих, голосовых или видеоданных, чтобы определить разрывы или замыкания, целостность, напряжение переменного и постоянного тока и тональный сигнал — все это сопровождается защитой от скачков напряжения до 52 вольт.
Прибор Pocket Toner поставляется в форме трех моделей и комплектов с несколькими конфигурациями. Поэтому не имеет значения, где вы работаете, — прибор позволяет безопасно проводить установку и тестирование.
Карманный генератор тонового сигнала Pocket Toner® подключается к любым кабелям общих, голосовых или видеоданных, чтобы определить разрывы или замыкания, целостность, напряжение переменного и постоянного тока и тональный сигнал — все это сопровождается защитой от скачков напряжения до 52 вольт.
Поставляются три модели карманных генераторов тонового сигнала Pocket Toner в нескольких различных конфигурациях комплектов, таким образом, вы можете безопасно устанавливать и проводить тестирование, несмотря на специфику вашей работы.
Корпусы всех карманных генераторов тонового сигнала оснащены двойными звуковыми индикаторами; в оснащение также входят: съемные модули зуммерного сигнала, съемные вставные разъемы и легко считываемые индикаторы с возможностью автоматического выключения.
Pocket Toner® NX1 — определение и тестирование одиночных коаксиальных кабелей под напряжением на целостность, разрывы и короткие замыкания.
Pocket Toner® NX2 совмещает в себе все функции модели NX1, а также дополнительные: тестирование коаксиальных кабелей на целостность, напряжение переменного и постоянного тока, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective™.
Pocket Toner® NX8 совмещает в себе все функции моделей NX1 и NX2, а также дополнительные: тестирование более 8 кабелей одновременно на целостность, короткие замыкания, разрывы, нагрузки от 50 до 75 Ом, а также на полярность с помощью адаптера Dial Tone Detective™.
Карманный генератор тонового сигнала Pocket Toner NX8 тестирует кабели для передачи общих, голосовых и видеоданных на разрывы, замыкания, целостность и напряжение.
Поставка комплектов осуществляется в конфигурациях, перечисленных ниже.

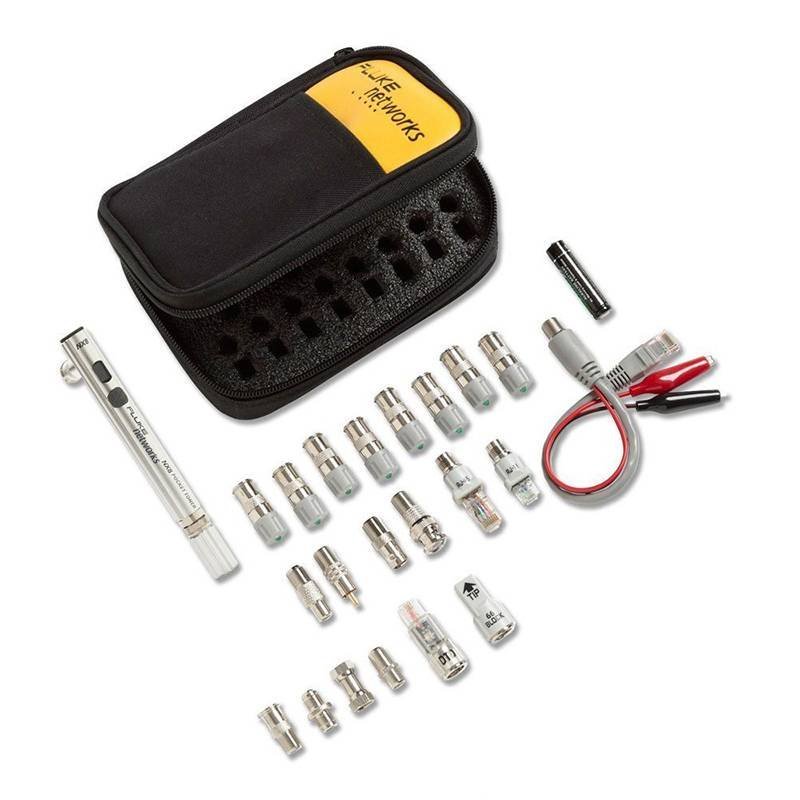

Комплект Pocket Toner NX8-Deluxe позволит быстро и легко провести тестирование коаксиальных и телефонных кабелей, а также кабелей для передачи звуковых и видеоданных, кабелей для организации систем общей и пожарной безопасности, и кабелей для организации домашних кинотеатров на целостность, на напряжение переменного и постоянного тока, короткие замыкания, разрывы и нагрузки от 50 до 75 Ом — в 8 раз быстрее благодаря идентификационным колпачкам 8.
Просто расположите пронумерованные идентификационные колпачки на удаленных концах кабелей, чтобы провести тестирование, а затем подключите основное устройство к противоположенным концам кабелей (один кабель за один раз). В случае определения нарушения целостности, на идентификационном колпачке загорится зеленый светодиодный индикатор, а на цифровом дисплее основного устройства отобразится номер колпачка (1-8). Кроме того, звуковой индикатор основного устройства подаст короткий тоновый сигнал. Модель PTNX8 также тестирует наличие напряжения переменного и постоянного тока диапазоном от 6 до 52 В.
Технические характеристики PTNX8 DLX | |
---|---|
Приблизительное расстояние | RG6: 300 м |
Уровень выходного напряжения в режиме целостности | 3,6 В постоянного тока (с новой батареей) |
Частота тонального генератора | Главный модуль: 2,7 кГц. Колпачок генератора тонового сигнала: 2,3 кГц |
Максимальный уровень выходного напряжения | 60 В постоянного тока |
Тип батареек | 1,5 В (щелочные батареи типа ААА) |
Автоматическое выключение | 10 минут |
Рабочие температуры | От -20 °C до +65 °C |
Температура хранения | От -30 °C до +70 °C |
Высота над уровнем моря | 3 000 м макс. |
Относительная влажность | От 5 % до 95 % (без конденсата) |
Размеры | 138 x 15 мм |
Вес | 62,4 г |
