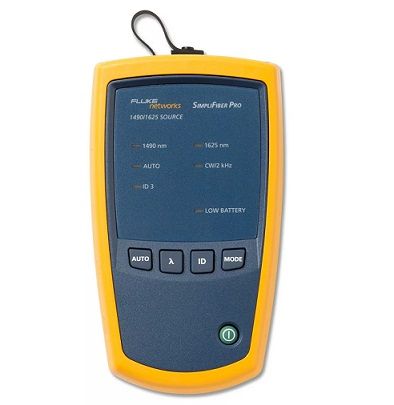

Fluke Networks SFSINGLEMODE2, одномодовый 1490/1625 нм источник излучения SimpliFiber Pro Фиксированный порт SC
Загрузка...
Источник оптического излучения Fluke Networks SFSingleMode2 предназначен для расширения функциональности комплектов FTK1000, FTK1200, FTK13xx, FTK14xx, FTK2000, MS2-FTK и CIQ-FTKSFP, обеспечивая возможность базового сертификационного тестирования одномодовых оптических линий типа G.656, используемых в системах PON, DWDM и CWDM. Совместно с тестером мощности SimpliFiber Pro, устройство способно производить контроль правильности подключения оптоволоконной линии, проверять полярность и непрерывность, определять общий уровень потерь в линиях для сопоставления их общей величины с бюджетом затухания. Наличие режима «ID» дает возможность использовать источник оптического излучения Fluke Networks SFSingleMode2 в режиме FindFiber для идентификации линий, проверяя соответствие настенных розеток коннекторам на распределительной панели.
Преимущества
- Автоматическое распознавание длины волны измерителя оптической мощности исключает необходимость отдельной настройки приемника SimpliFiber Pro, что сокращает время подготовки к работе и минимизирует вероятность ошибки персонала.
- Возможность работы с двумя показателями длины волны, с быстрым переключением между режимами в ручном или автоматическом режиме, ускоряет выполнение тестирования.
- Мобильность – за счет компактного исполнения и небольшого веса, менее 300 г, прибор не отягощает инструментальную сумку при выполнении выездных работ.
Особенности
В качестве излучателя прибор оборудован DFB-лазером, с распределенной селективной обратной связью. Он отличается высокой температурной стабильностью частотных характеристик и мощностных параметров. Обеспечивая неизменную точность измерений при любых внешних условиях, источник оптического излучения Fluke Networks SFSingleMode2 является лучшим решением для тестирования ВОЛС высокоскоростных и протяженных систем. Одним из преимуществ устройства является высокая автономность. На одном комплекте батарей AA x 2 оно способно работать до 30 часов в непрерывном режиме.
Для управления прибором используется кнопочный интерфейс, а в качестве индикаторов служат светодиоды. За счет фиксированного исполнения порта SC источник излучения обладает высокой надежностью. При необходимости подключения к коннекторам других типов предусмотрена возможность использования соответствующих опциональных переходников.
Технические характеристики:
| Требования к окружающей среде | |
|---|---|
| Рабочая температура | От -10 °C до 50 °C |
| Температура хранения | От -20 °C до 50 °C |
| Рабочая влажность |
|
| EMI, RFI, EMС | Соответствие стандартам1 |
1 Соответствует требованиям директив Европейского Союза; соответствует требованиям стандартов Австралии; соответствует требованиям Канадской ассоциации стандартов (Canadian Standards Association); Соответствует стандарту 21CFR.1040.10.11 и EN60825-1, 2:2007 (класс 1, степень опасности 1)
| Измеритель оптической мощности | |
|---|---|
| Тип детектора | InGaAs |
| Калиброванные длины волн | 850 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм |
| Диапазон измерений |
|
| Линейность измерений мощности |
|
| Колебания измерения мощности3 | ±0,25 дБ |
| Разрешения дисплея, дБ или дБм | 0,01 дБ |
| Автоматическое переключение двойной длины волны | Да |
| Единицы отображения мощности | дБм, мВт, мкВт |
| Автоматическое определение длины волн | Да |
| Хранение данных | 1000 записей, волны разной длины за секунду |
| Внешний интерфейс | Полноскоростной USB 2,0 |
| Оптический разъем | Съемный адаптер; адаптер SC — стандартная поставка; заказываемые дополнительно адаптеры LC, ST |
| Частота обновления дисплея | 1 обновление в секунду |
| Ссылка | Отдельные настройки для каждой длины волн |
| Определение идентификатора FindFiber | Да |
| Требование к питанию | 2 щелочные батарейки типа АА |
| Время работы от батареек4 | > 50 часов (номинал) |
| Автоматическое выключение питания | 10, 20, 30 или 60 минут (может быть отключено пользователем) |
| Предупреждение о низком уровне заряда батареек | Да, мигающий светодиод |
| Размеры (Д x Ш x В) | 6,4 x 3,2 x 1,5 дюйм (16,5 x 8,0 x 3,9 см) |
| Масса | 11,5 унции (325 г) |
1 850 нм: ±0,2 дБ, для мощности от 0 до -45 дБм, ±0,25 дБ для мощности < -45 дБм
2 ±0,1 дБ для мощности от 0 до -55 дБм, ±0,2 дБ для мощности > 0 дБм и < -55 дБм
3 23°C ±2°C, уровень мощности -20 дБм, непрерывная волна, 62,5/125 мкм при многомодовой длине волн, 9/125 мкм при 1310,1490, 1550 и 1625 нм; добавить 0,1 дБ для 1625 нм
4 Для измеренных уровней мощности 0 дБм или меньше, продолжительность работы батареек зависит от состояния и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
| Многомодовый источник оптического сигнала | |
|---|---|
| Тип источника излучения | Светодиодный |
| Центральная длина волны | 850 нм, 1300 нм |
| Точность длины волны |
|
| Ширина спектра (полная ширина кривой распределения на уровне полумаксимума) |
|
| Минимальная выходная мощность | 850/1300 нм: 3 -20 дБм |
| Стабильность выходной мощности 1 | ±0,1 дБ свыше 8 часов |
| Автоматическое переключение двойной длины волны | Да. Может включаться/отключаться пользователем. |
| Выходной оптический разъем | Стационарный SC2 |
| Генерация кода FindFiber | Да. Установлен на ID 1. |
| Режимы | CW, модуляция 2 кГц, автоматический выбор длины волны |
| Требование к питанию | 2 щелочные батарейки типа АА |
| Время работы от батареек2 | 40 часов (номинал) |
| Автоматическое выключение питания | 30 минут (может быть отключено пользователем) |
| Предупреждение о низком уровне заряда батареек | Да, мигающий светодиод |
| Размеры (Д x Ш x В) | 5,6 x 3,2 x 1,6 дюйма (14,2 x 8,1 x 4,1 см) |
| Масса | 1,8 унции (278 г) |
1 23 °C ± 2 °C, после 5 минут прогрева
2 В режиме автоматического выбора длины волны продолжительность работы батареек зависит от состояния и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
| Одномодовый источник оптического сигнала | |
|---|---|
| Тип источника излучения | 1310 нм/1550 нм: двухчастотный FP лазер 1490 нм/1625 нм: двухчастотный DFB лазер |
| Центральная длина волны |
|
| Точность длины волны |
|
| Ширина спектра (среднеквадратичное значение) |
|
| Минимальная выходная мощность | 1310/1550 нм ≥-7 дБм (номинал) 1490 нм/1625 нм: ≥ -3 дБм (номинал) |
| Стабильность выходной мощности1 | ±0,25 дБ свыше 8 часов |
| Автоматическое переключение двойной длины волны | Да. Может включаться/отключаться пользователем. |
| Оптический разъем | Стационарный SC2 |
| Условия подключения | Волокно 9/125 мкм |
| Генерация кода FindFiber | Источник 1310/1550 установлен на ID 2 Источник 1490/1625 нм установлен на ID 3 |
| Режимы | CW, модуляция 2 кГц, автоматический выбор длины волны |
| Требование к питанию | 2 щелочные батарейки типа АА |
| Время работы от батареек2 | 30 часов (номинал) |
| Автоматическое выключение питания | 30 минут (может включаться или отключаться пользователем) |
| Предупреждение о низком уровне заряда батареек | Мигающий светодиод |
| Размеры (Д x Ш x В) | 5,6 x 3,2 x 1,6 дюйма (14,2 x 8,1 x 4,1 см) |
| Масса | 9,8 унции (278 г) |
1 23 °C ± 2 °C, после 5 минут прогрева
2 В режиме автоматического выбора длины волны продолжительность работы батареек зависит от состояния и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
| Спецификации источника FindFiber | |
|---|---|
| Тип источника излучения | Лазер |
| Разъем источника | Стационарный SC2 |
| Генерация кода FindFiber | От 1 до 8. Значение по умолчанию равно 3. |
| Индикатор включения питания/низкого уровня заряда батарей | Светодиодный |
| Требование к питанию | 2 щелочные батарейки типа АА |
| Время работы от аккумулятора | > 80 часов (номинал) |
| Автоматическое выключение питания | 30 минут |
| Предупреждение о низком уровне заряда батареек | Мигающий светодиод |
| Размеры (Д x Ш x В) | 7,1 x 1,3 x 1,0 дюйма (17,9 x 3,2 x 2,5 см) |
| Масса | 4,4 унции (125 г) |
| Безопасность | Соответствует классу 1 CDRH |
Комплект поставки:
- Одномодовый 1490/1625 источник лазерного сигнала SimpliFiber Pro
- Фиксированный порт SC (с возможностью проверки ST и LC, используя гибридный шнур для эталонных испытаний, приобретаемый отдельно)
- Поддержка источников FindFiberТМ
